Restauration und Reparatur elektronischer Flipperautomaten (1977-89)
Im Folgenden zeigen wir Ihnen wie eine Restauration eines Solid State (frühe elektronische Flipper - ca. 1977 - 1989) Flippers von statten geht. Hier zeigen wir Ihnen die Restauration der Stufe 1, sowie einige Zusatzleistungen. Die inkludierten Leistungen bei den verschiedenen Restaurationsstufen entnehmen Sie bitte der Liste am Ende.

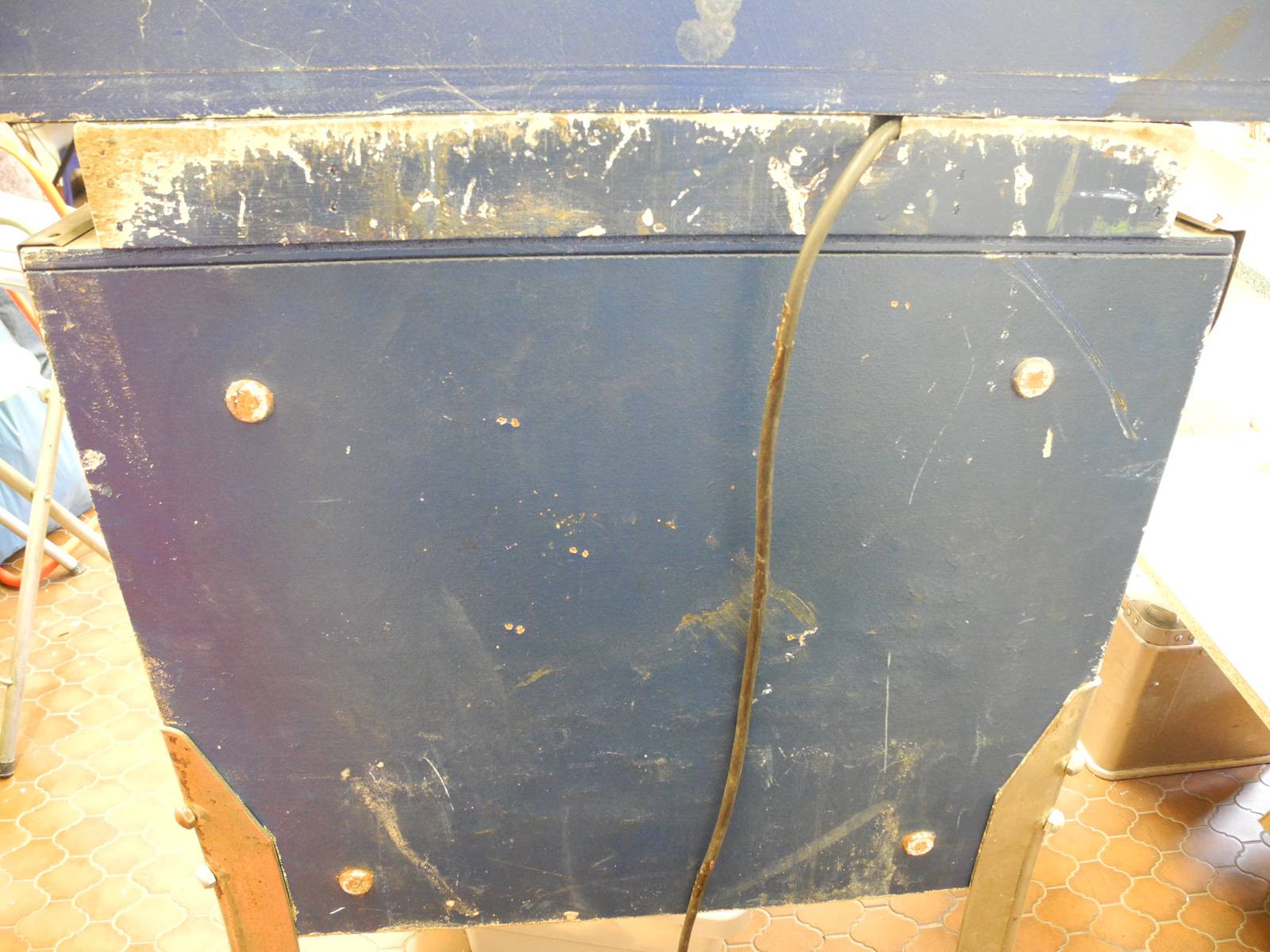

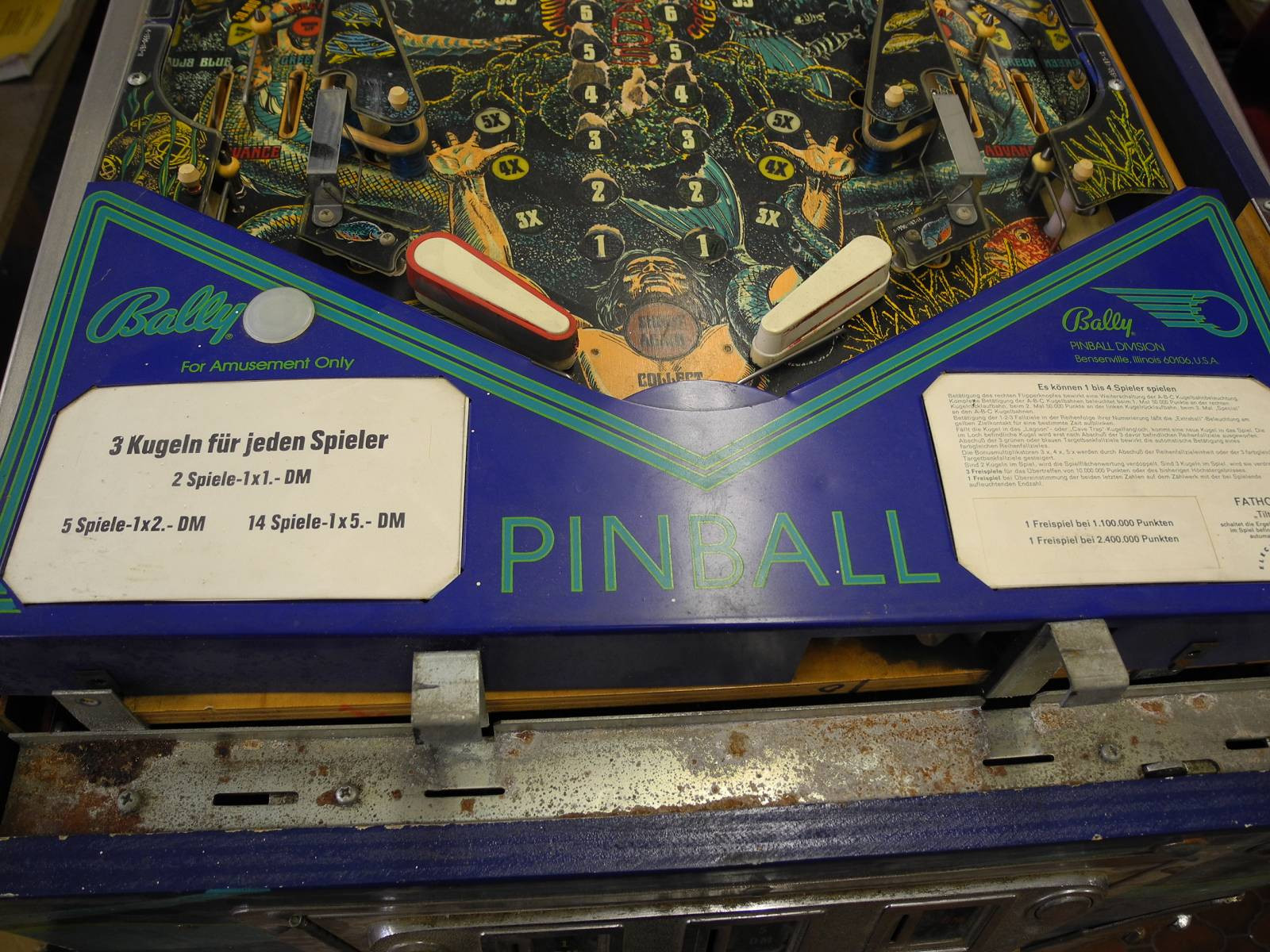

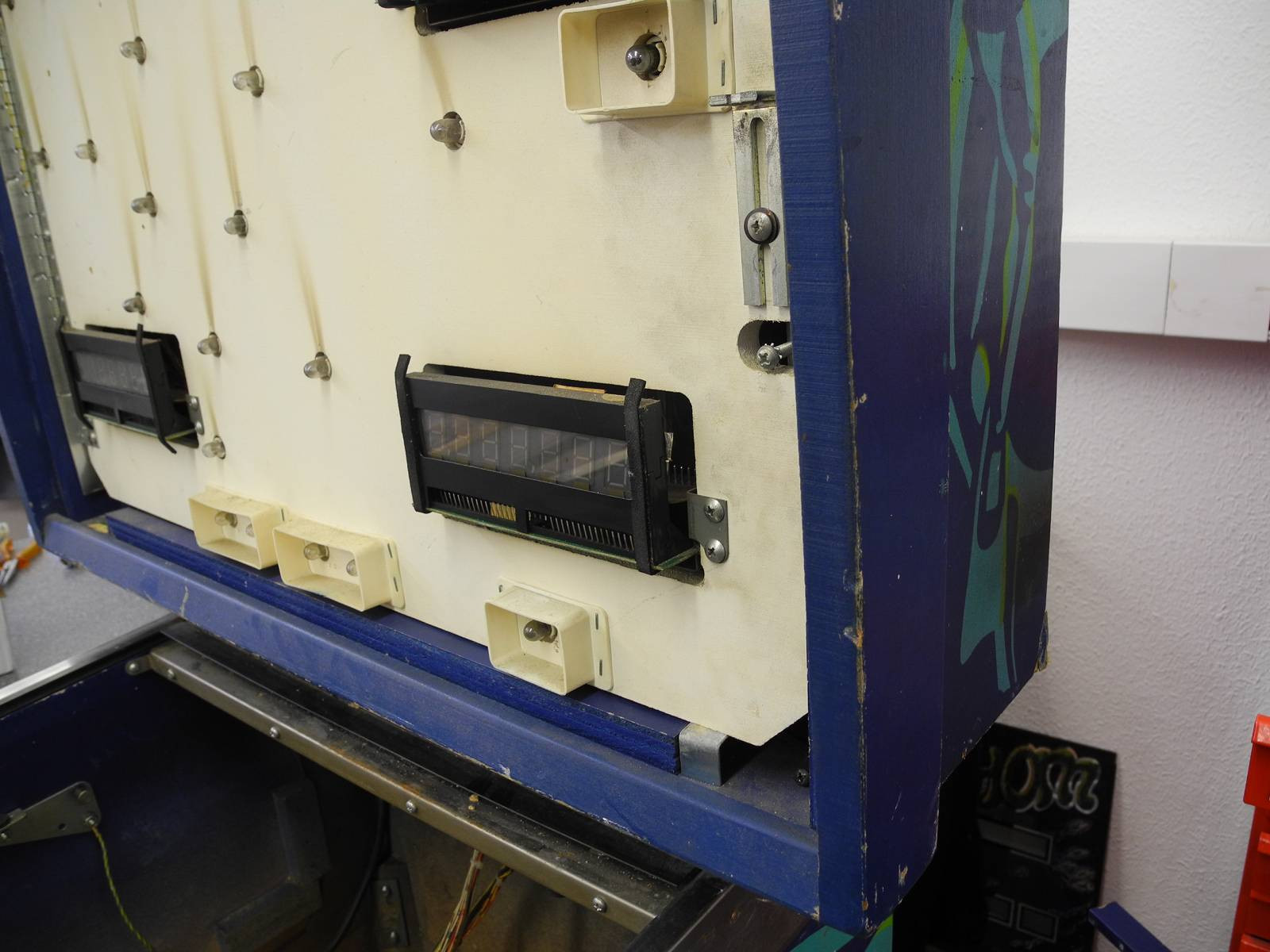

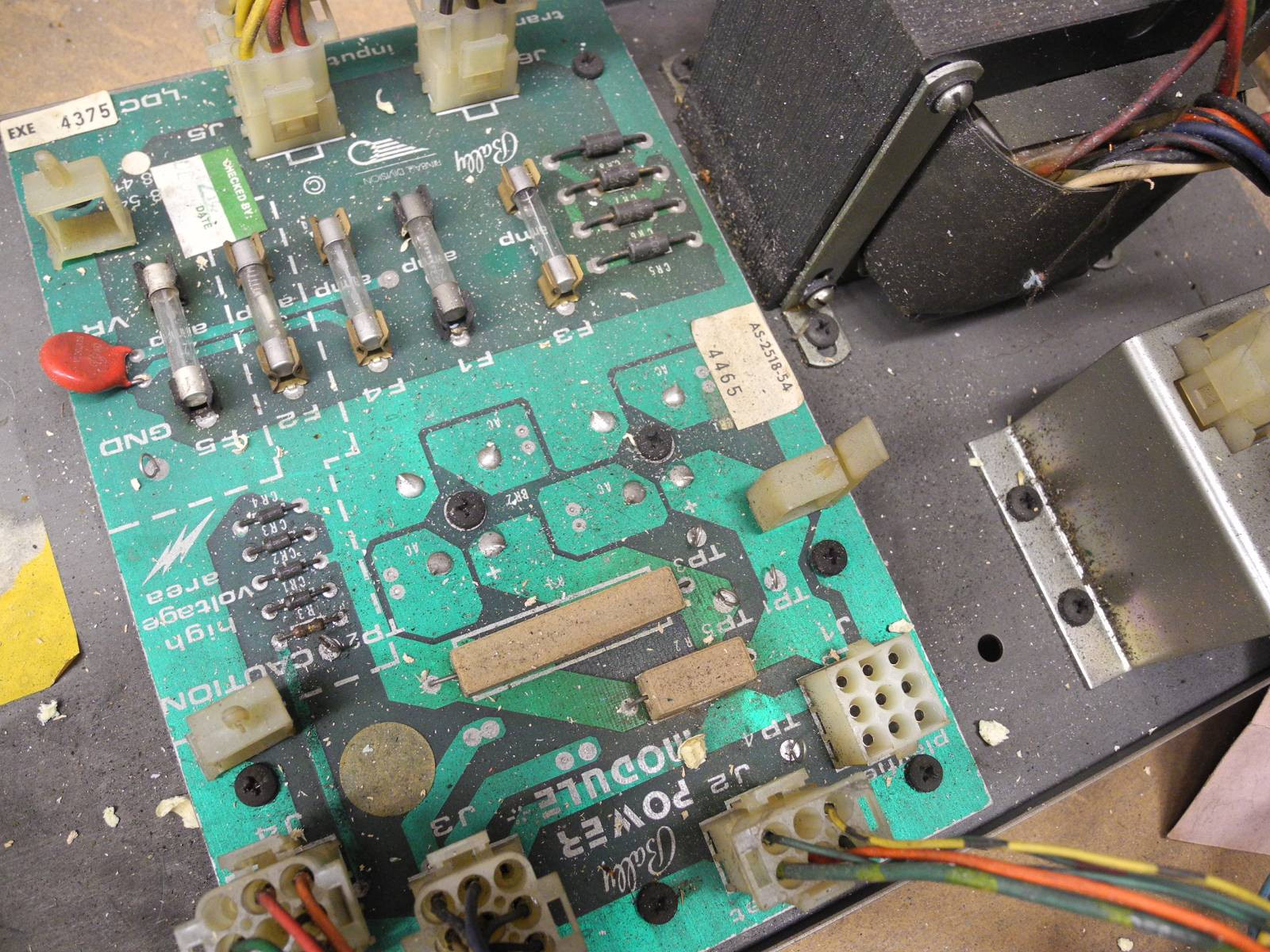

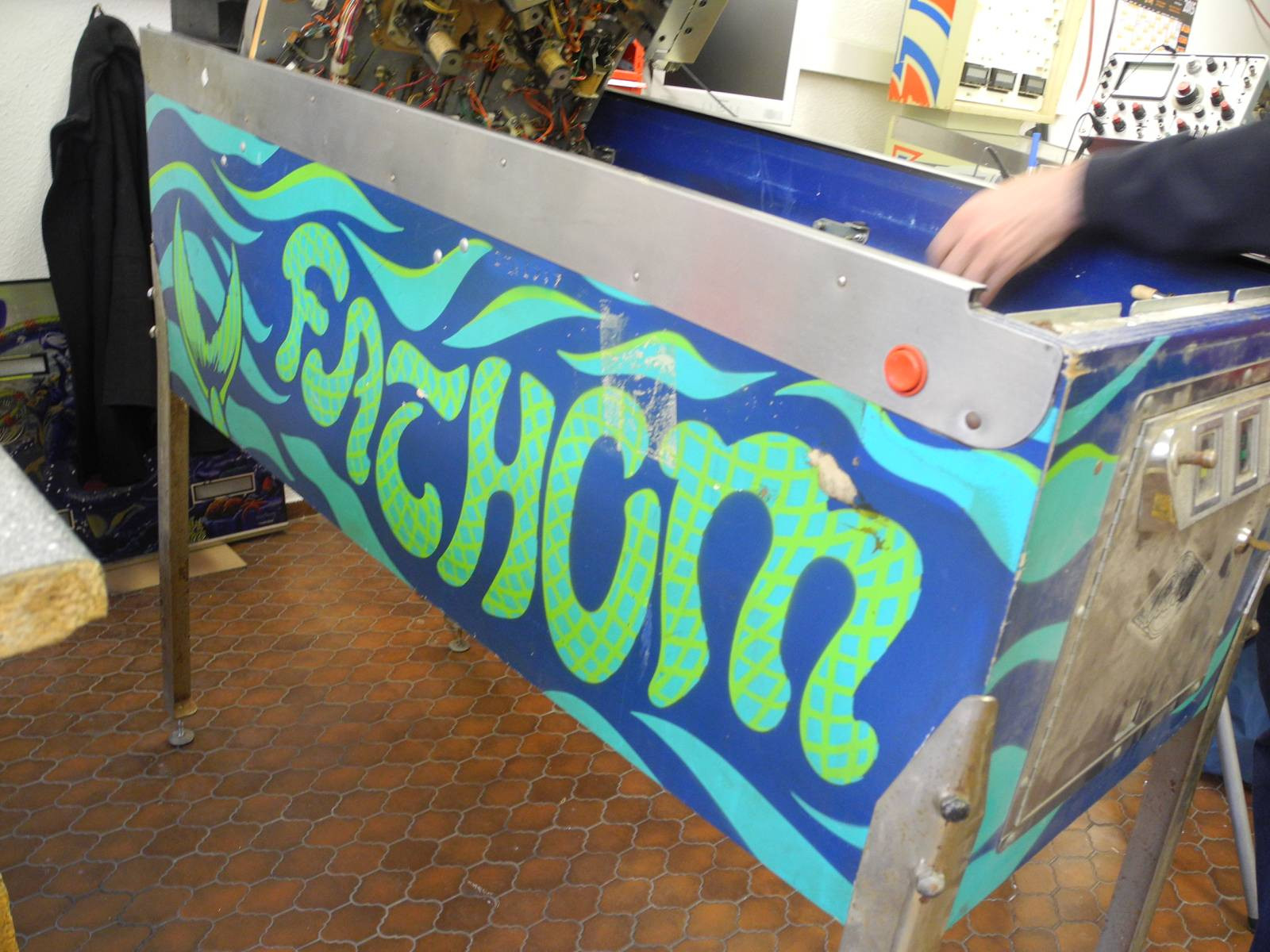

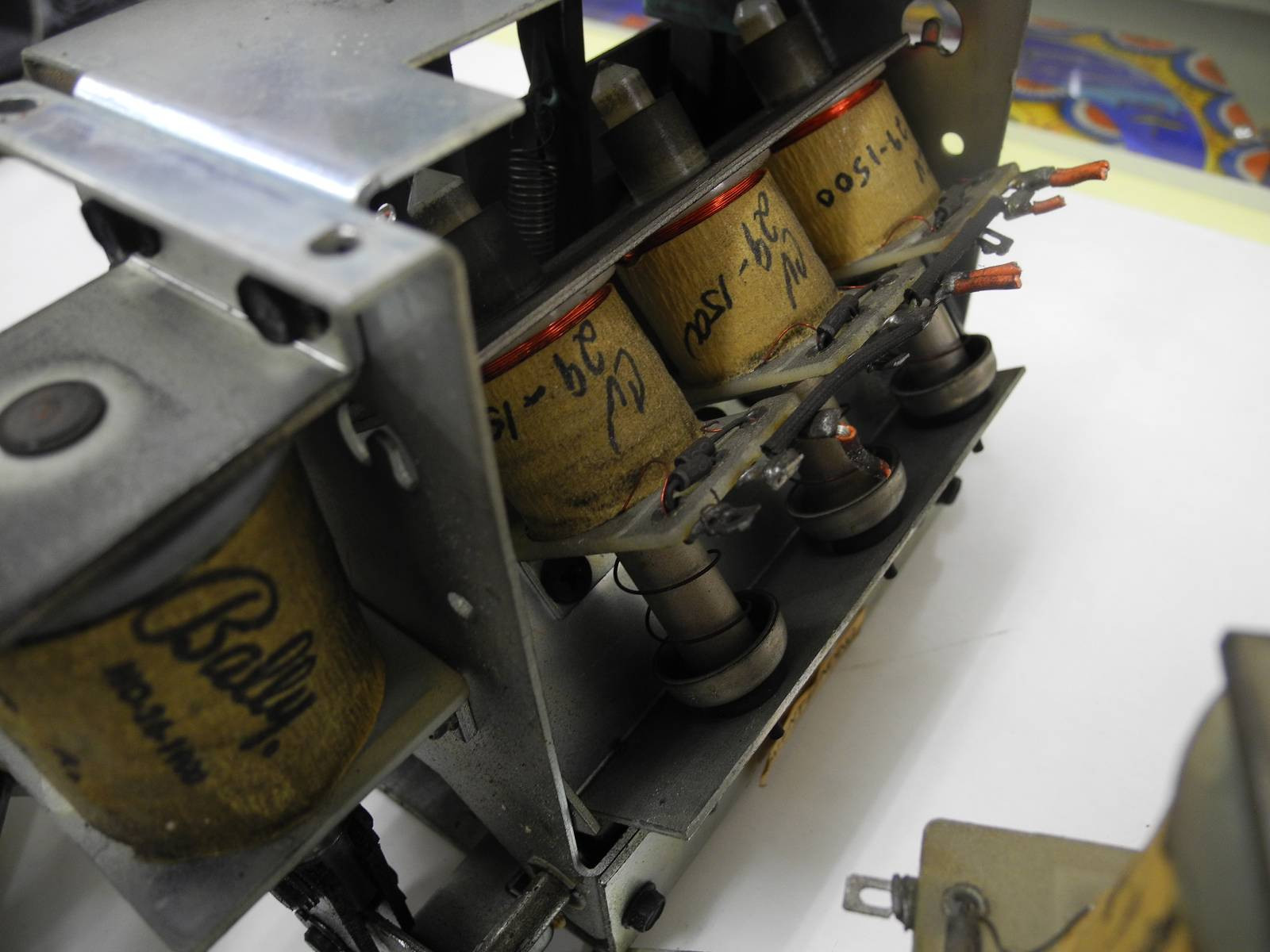

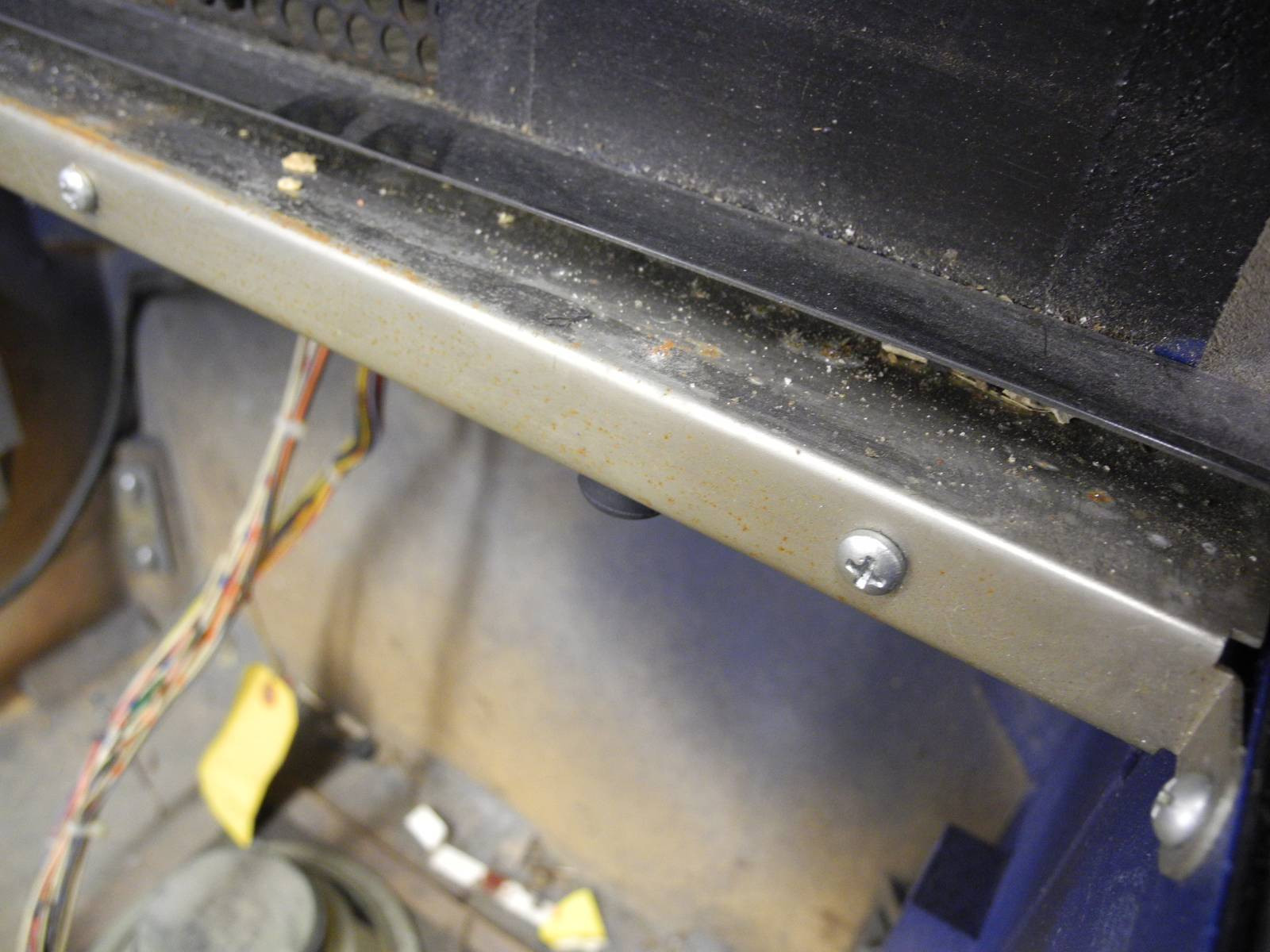

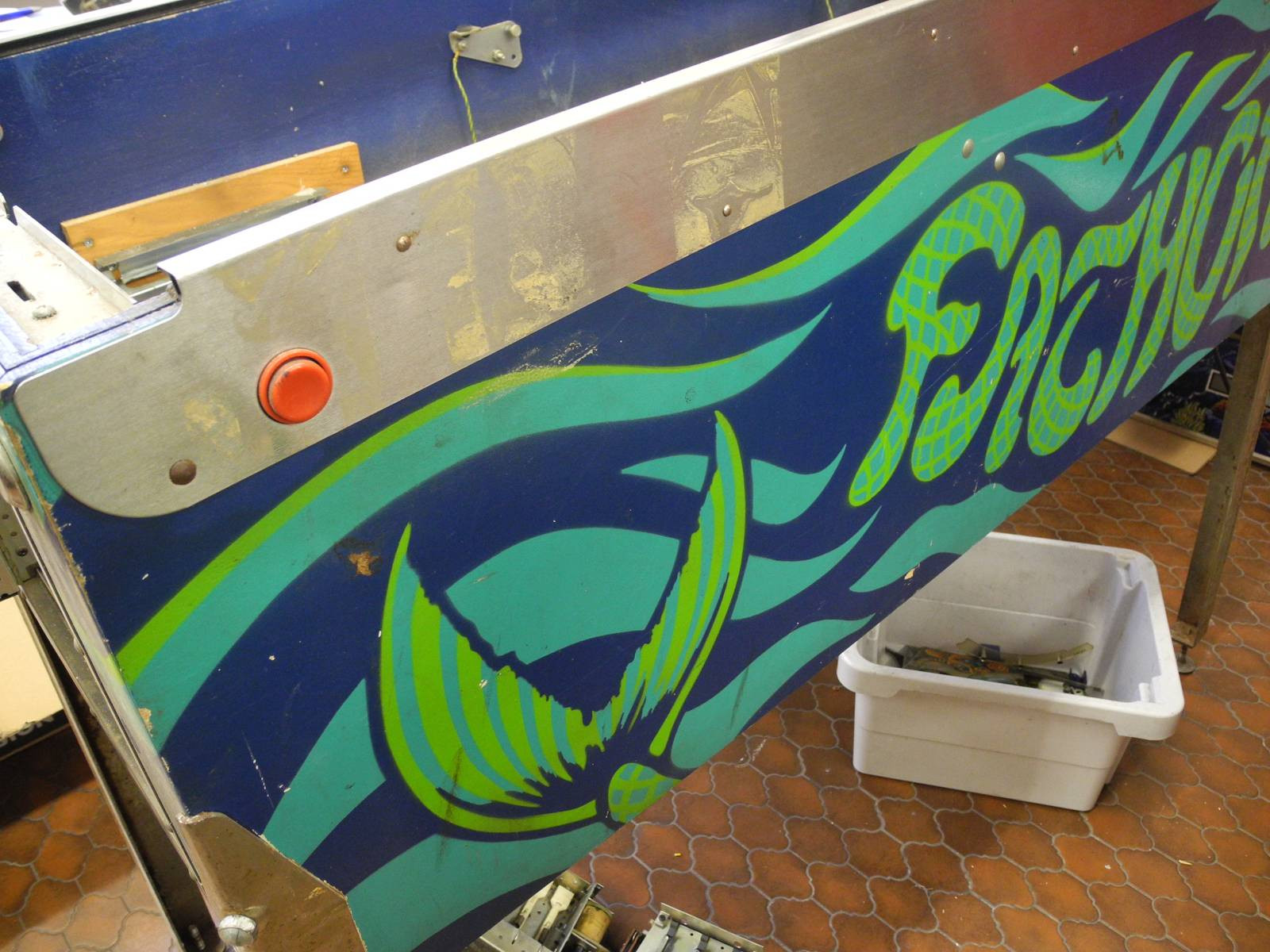

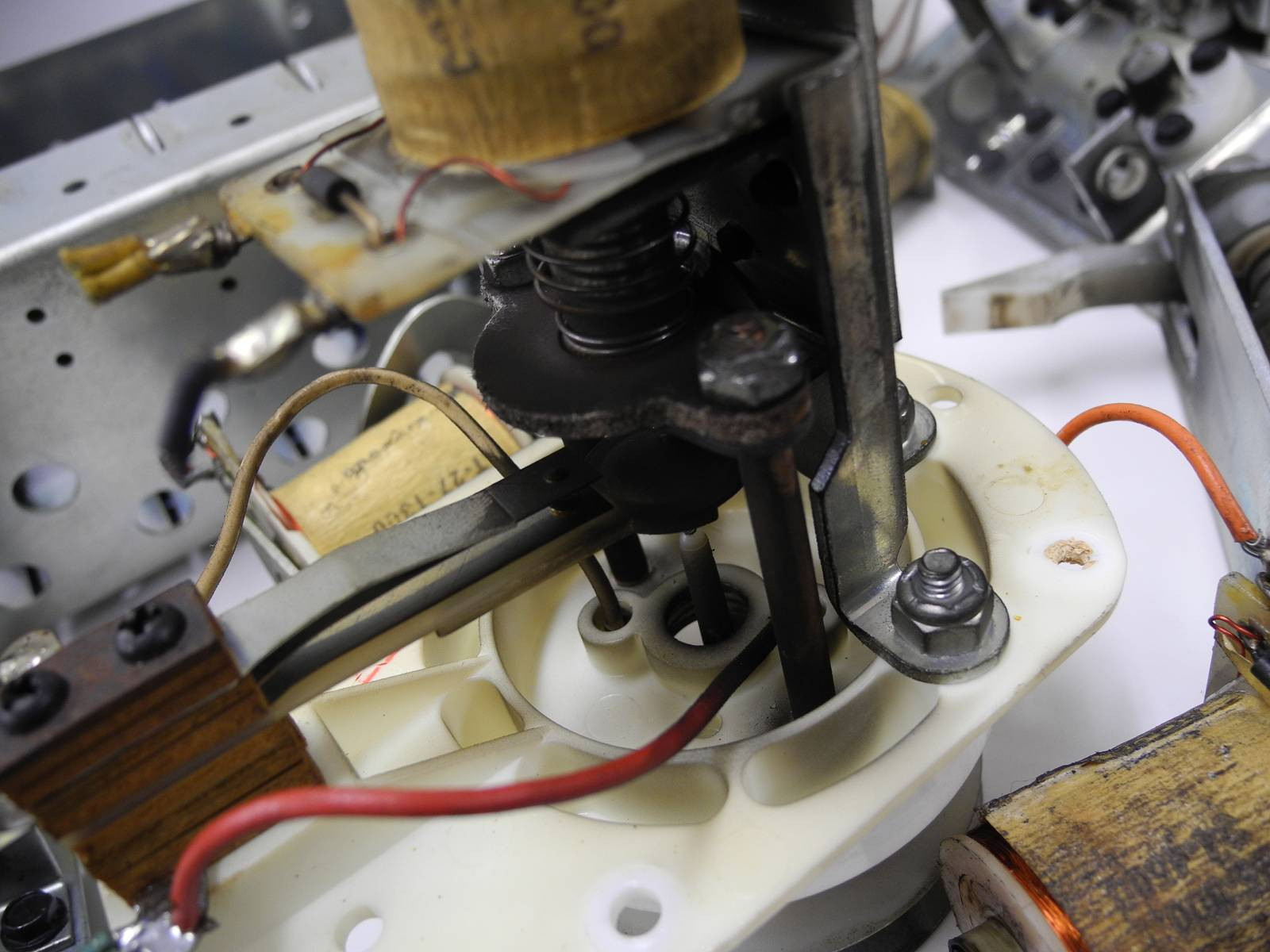

Die Ausgangslage

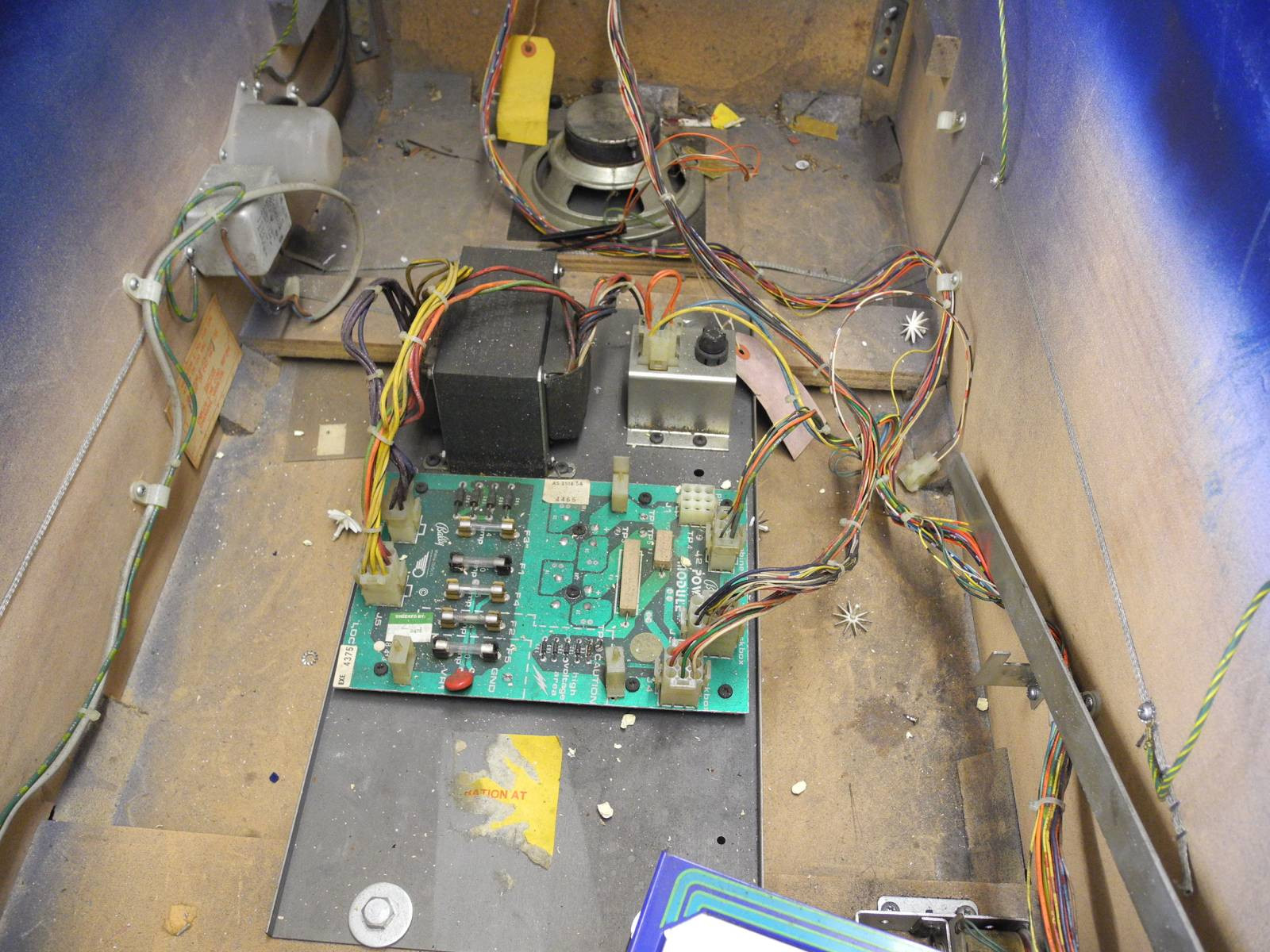

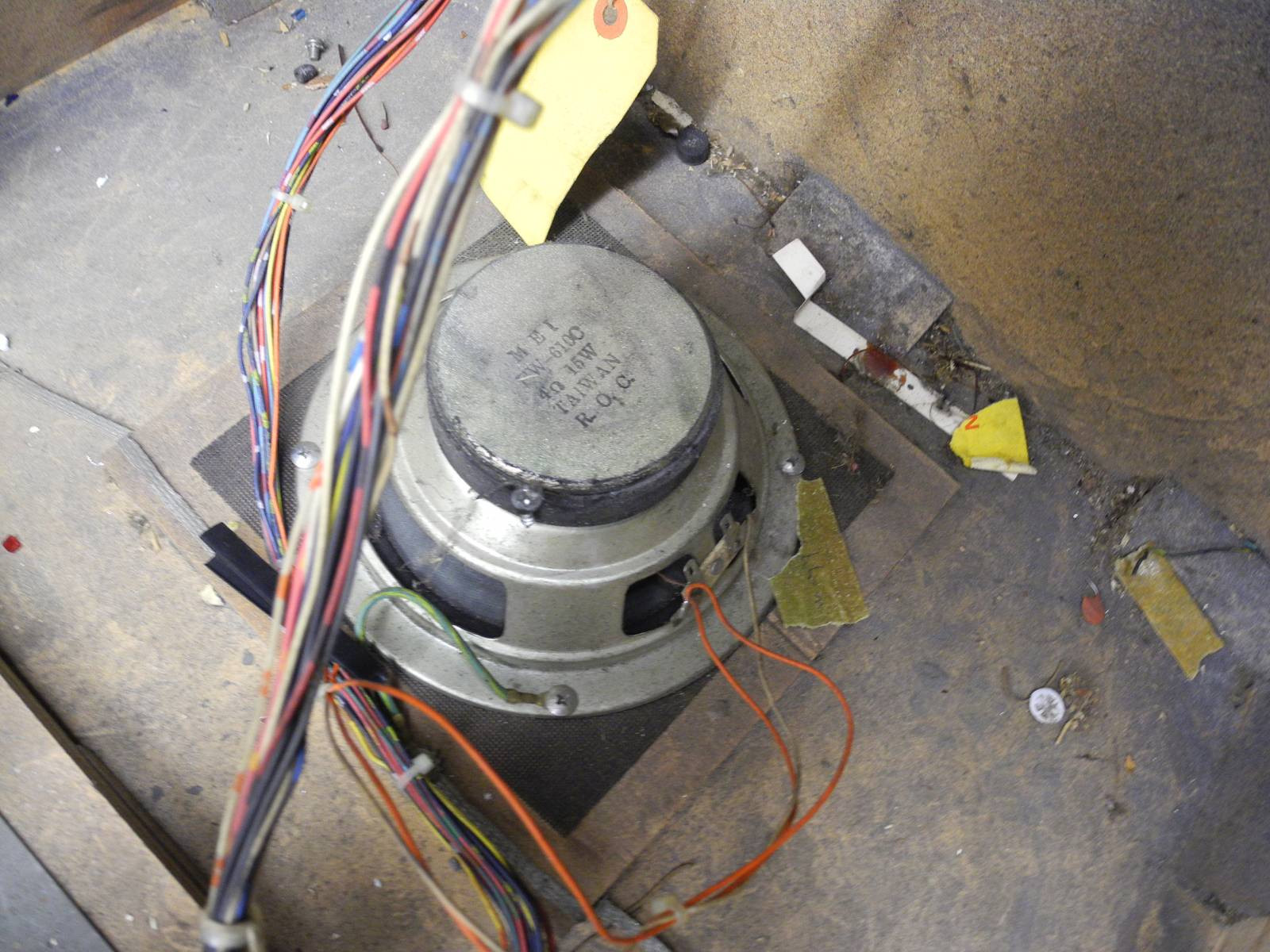

Auch bei Geräten dieses Zeitalters hat der Gebrauch über viele Jahre Spuren hinterlassen:
- Beschädigte Gehäuse

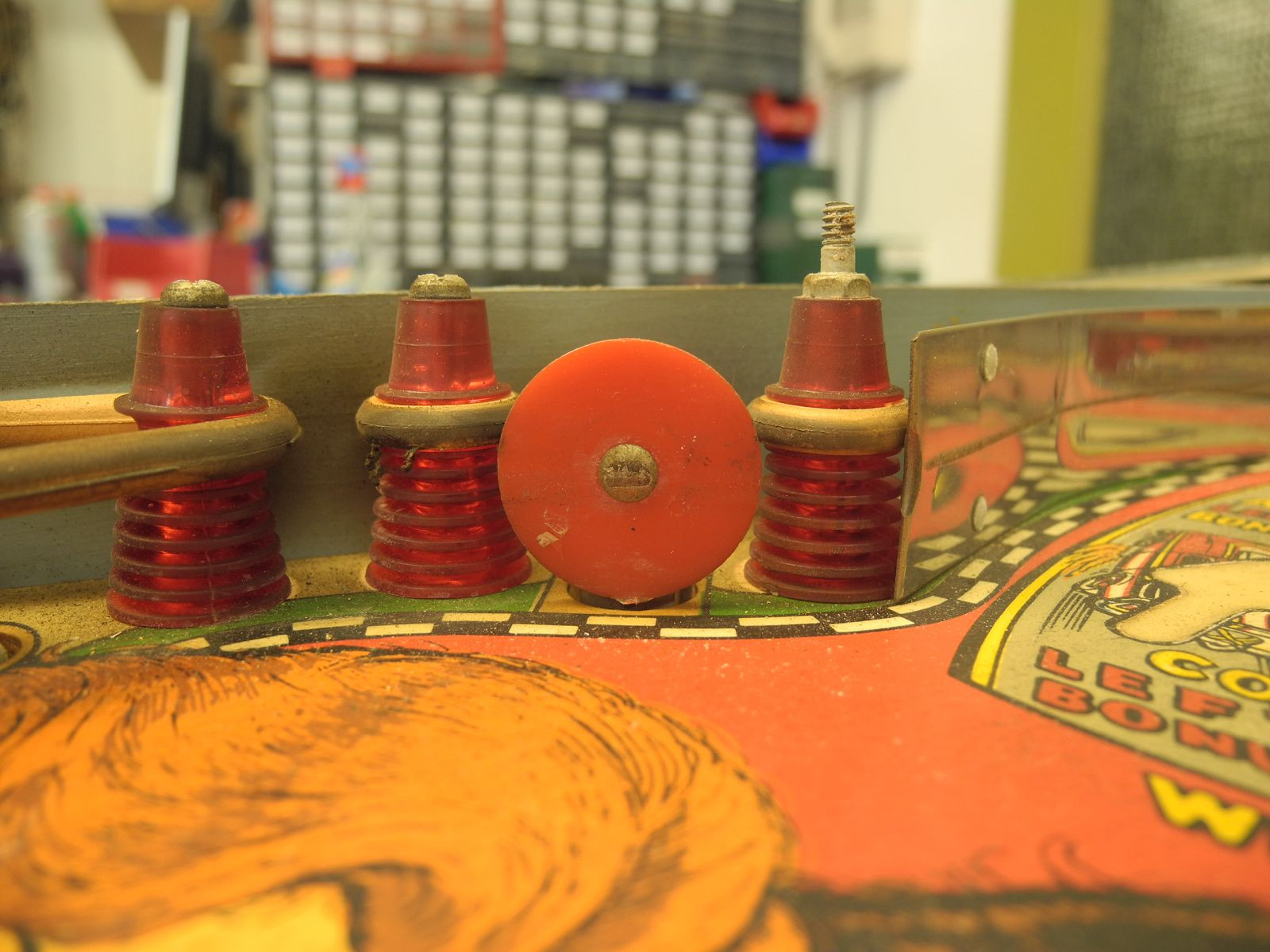

- Stark abgenutzte Spielfeldbestandteile wie Plastiks, Post etc.

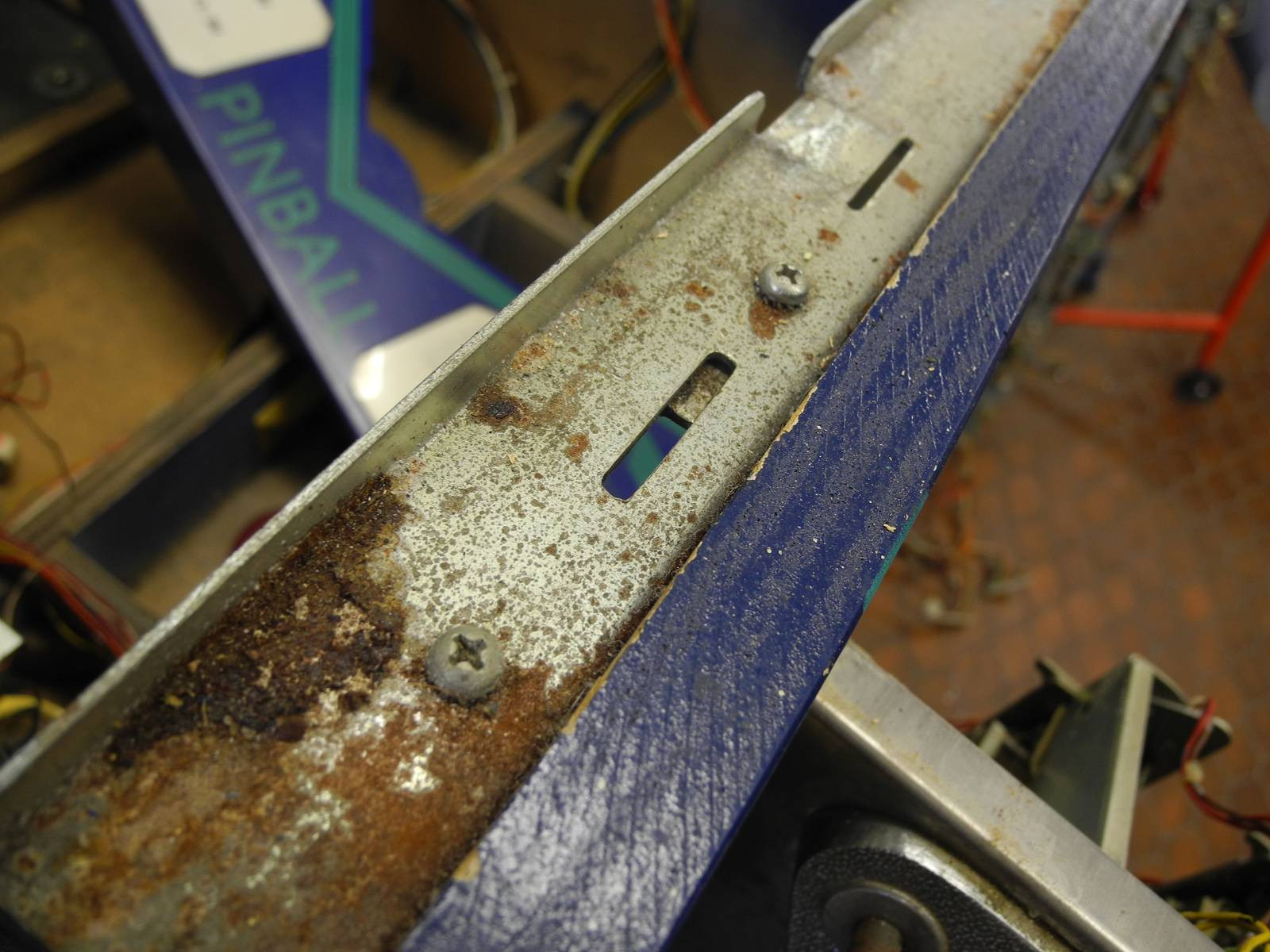

- Teilweiser Rostansatz bei Metallteilen

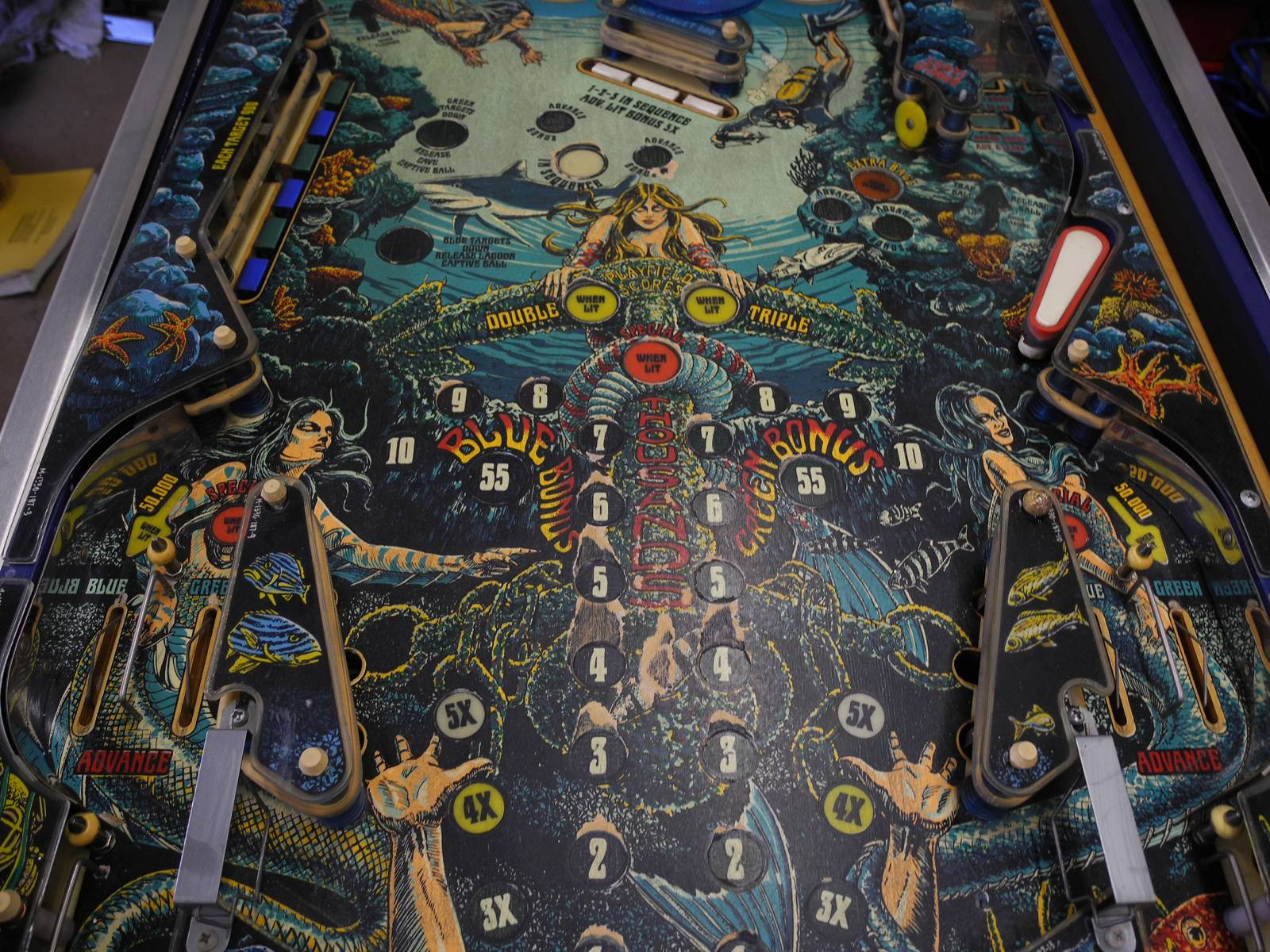

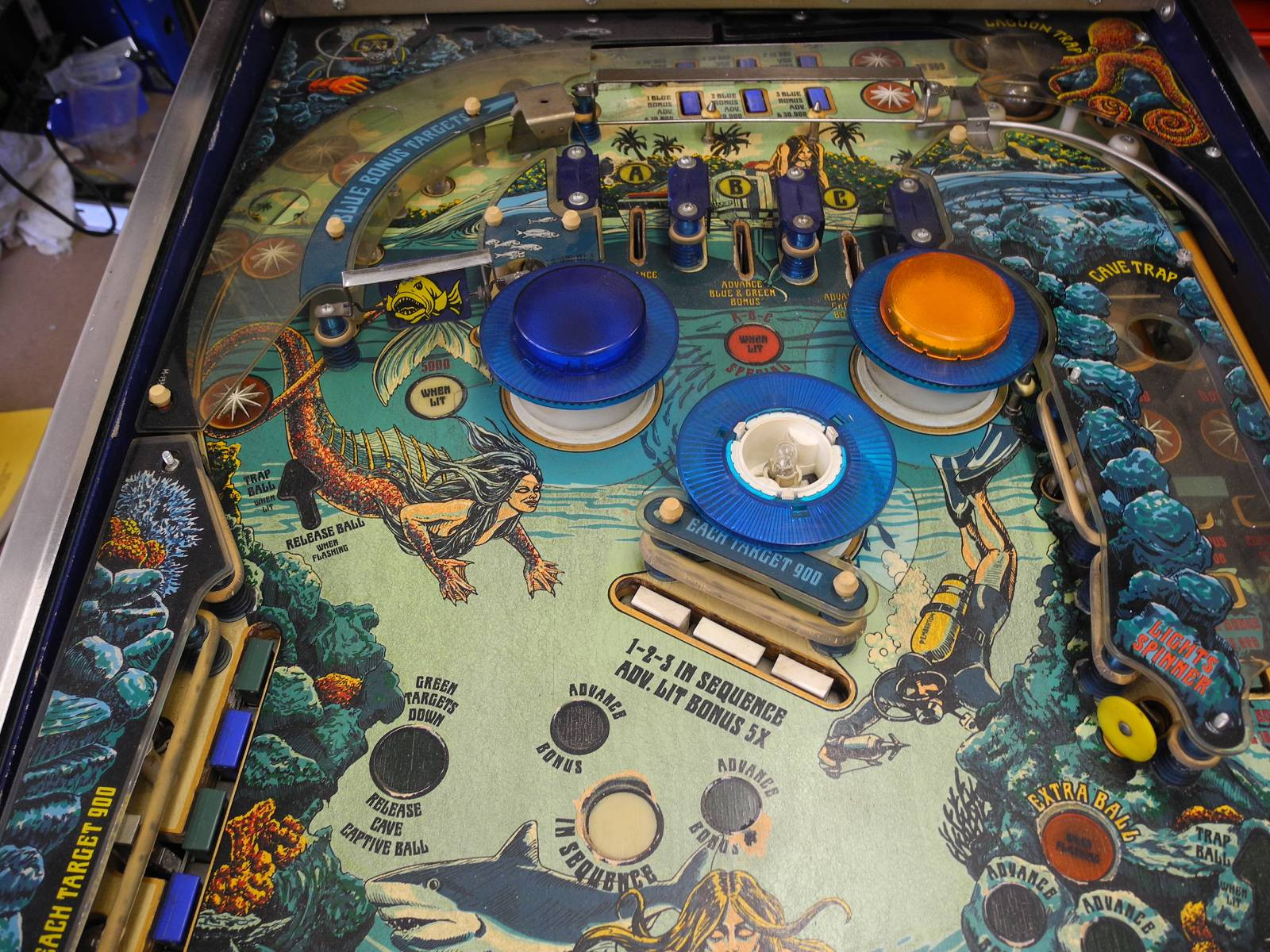

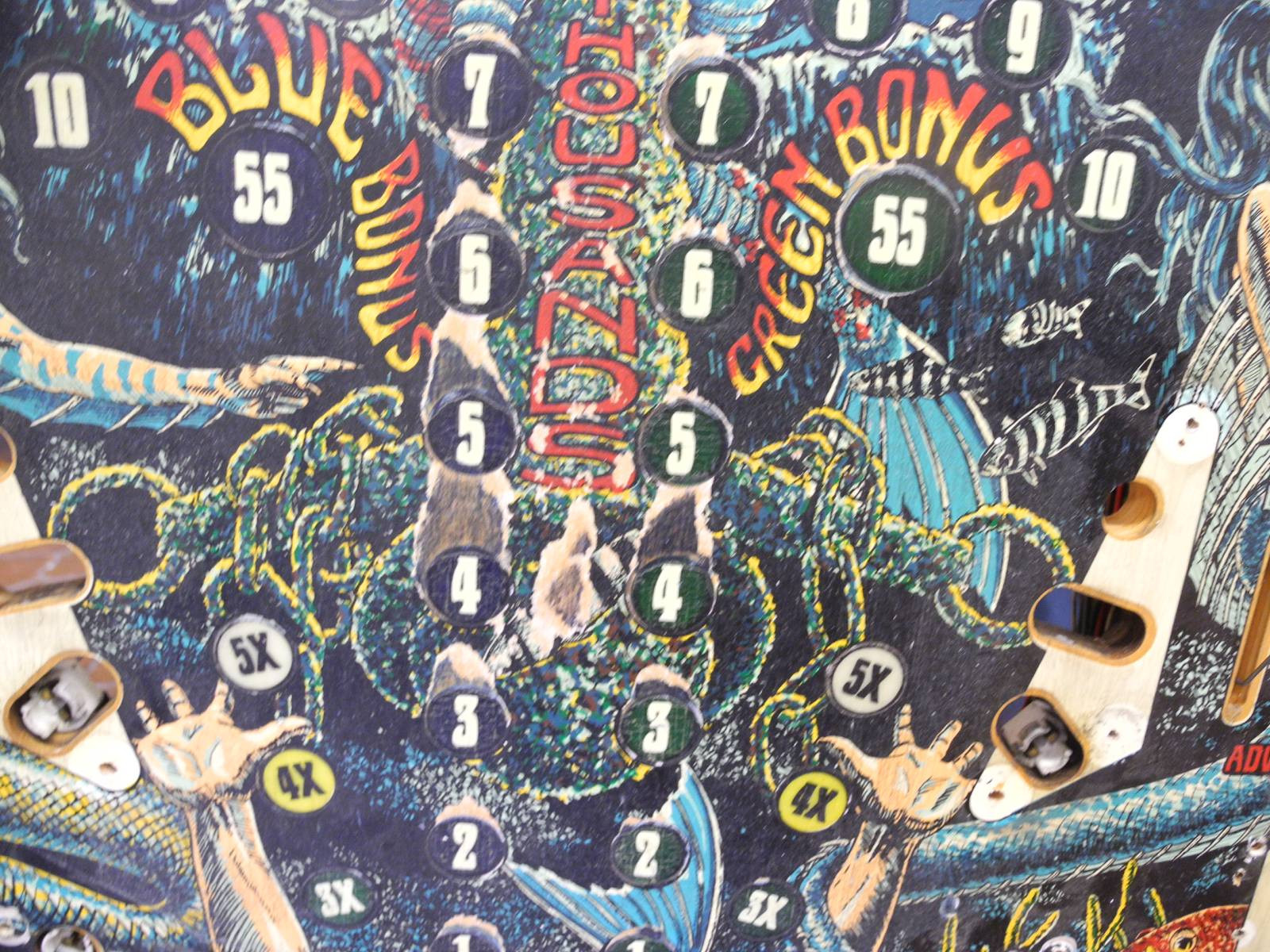

- Spielfelder mit deutlichen Gebrauchsspuren

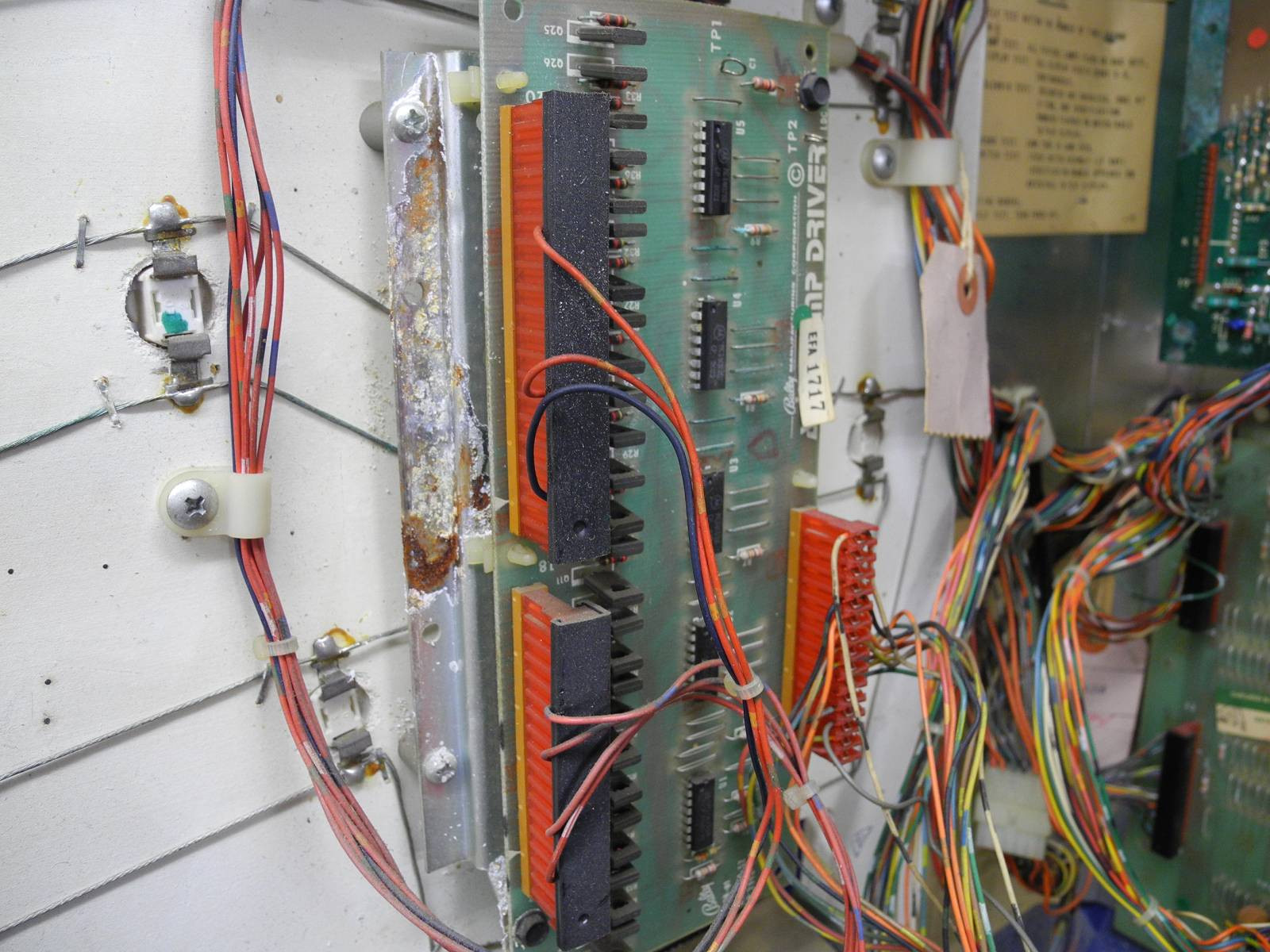

- Beschädigte Platinen durch Korrosion und Feuchtigkeit - ausgelaufene Batterien

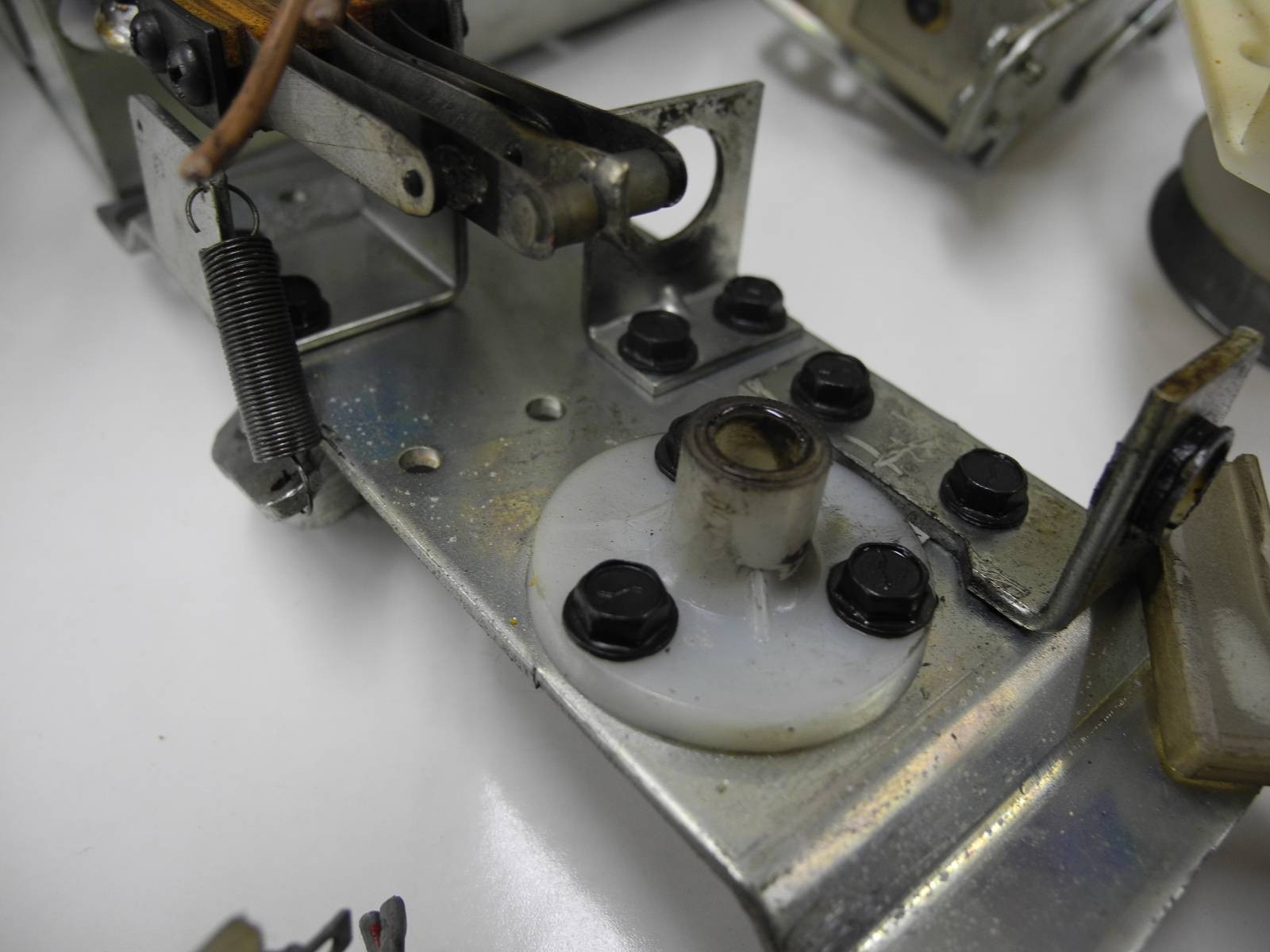

- Verschlissene Verschleißteile....uvm.

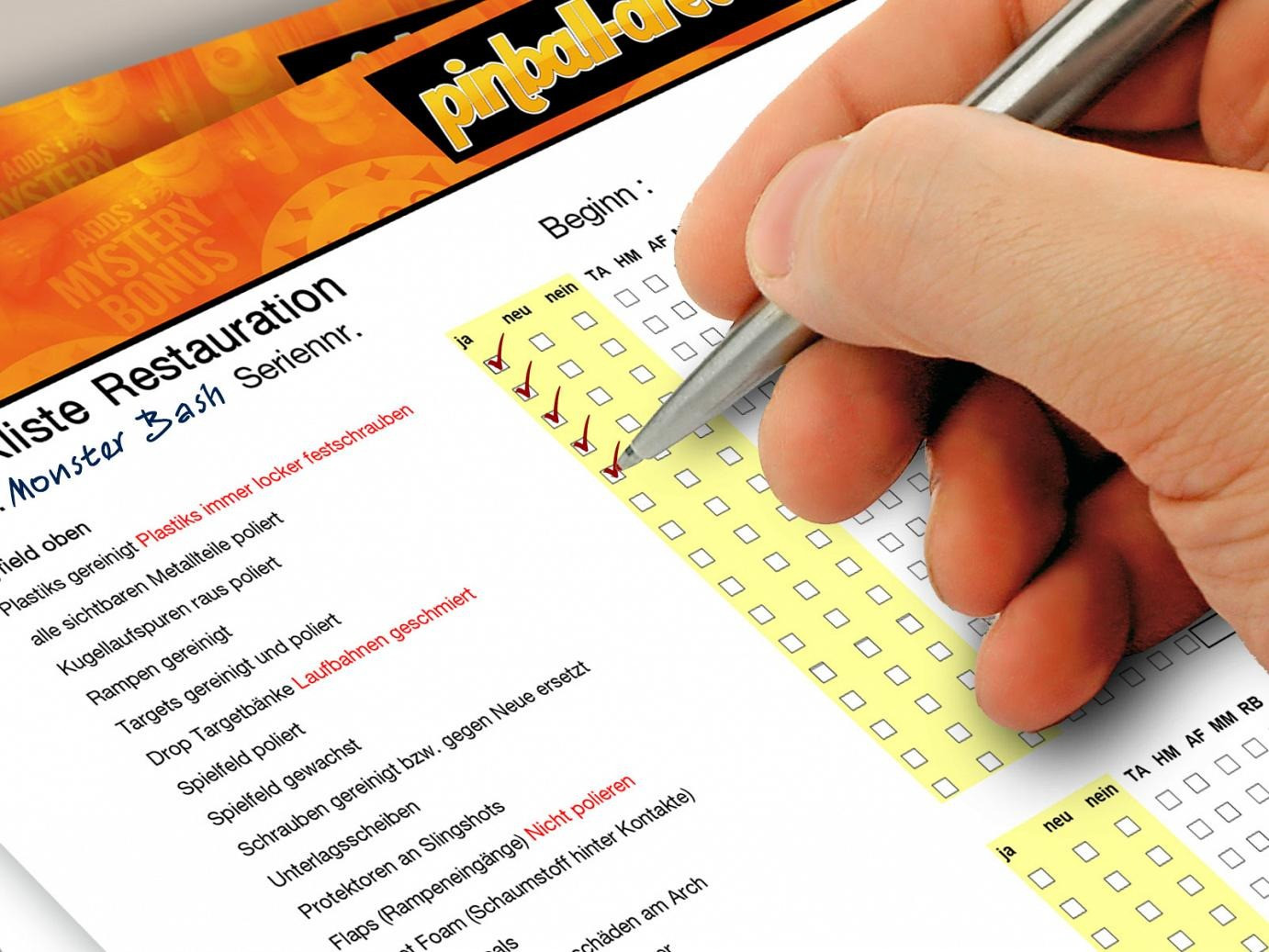

Die Checklisten
Wie bei allen unseren Restaurationen arbeiten wir auch hier streng nach Checklisten. So möchten wir einerseits für größtmögliche Transparenz auf einem manchmal sehr undurchsichtigen Markt sorgen - schließlich sollen unsere Kunden wissen, wofür sie ihr Geld ausgeben. Andererseits möchten wir so aber auch für einen immer gleich bleibenden hohen Standard sorgen. Unsere Mitarbeiter führen so immer und immer wieder die gleiche Arbeit aus streng nach den Checklisten - so wird kein Punkt übersehen und alles nach und nach abgearbeitet.Die Vorgehensweise

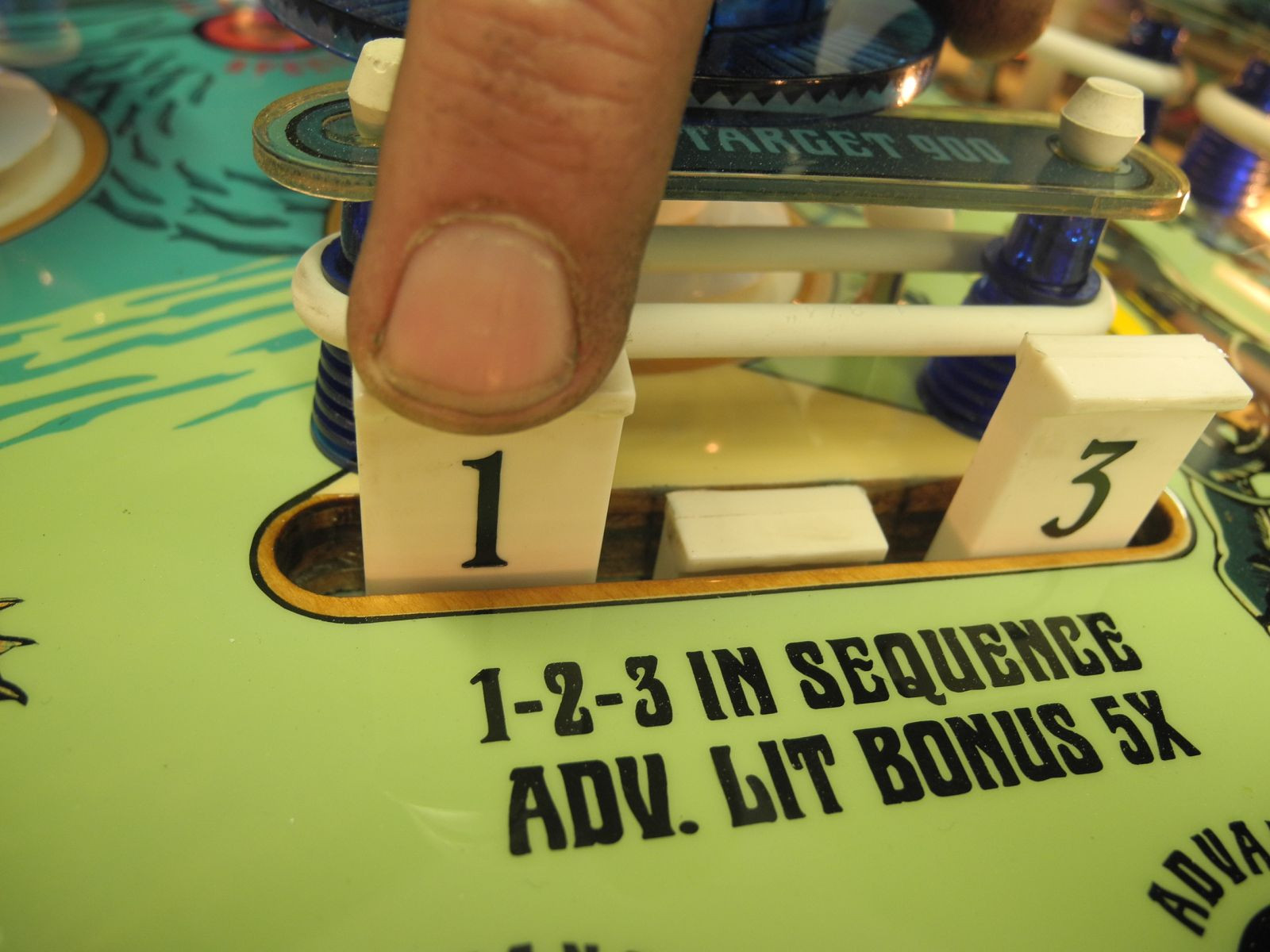

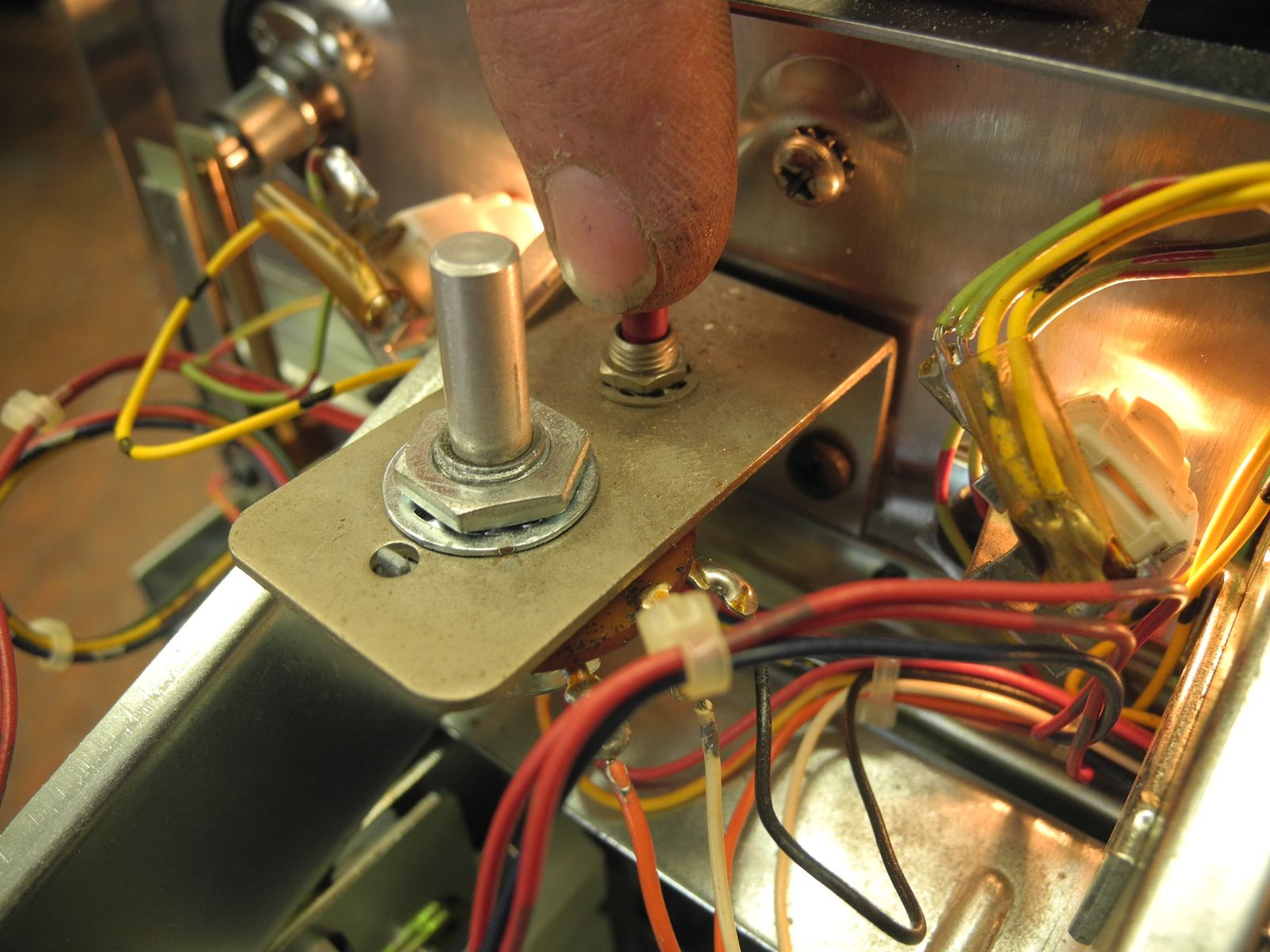

Erste Funktionsprüfung und Bestandsaufnahme
Zunächst wird eine intensive Funktionsprüfung gemacht. So können wir bereits vor dem Demontage eine Bestandsaufnahme machen, entsprechende Ersatzteile bestellen und dem Kunden Empfehlungen aussprechen.

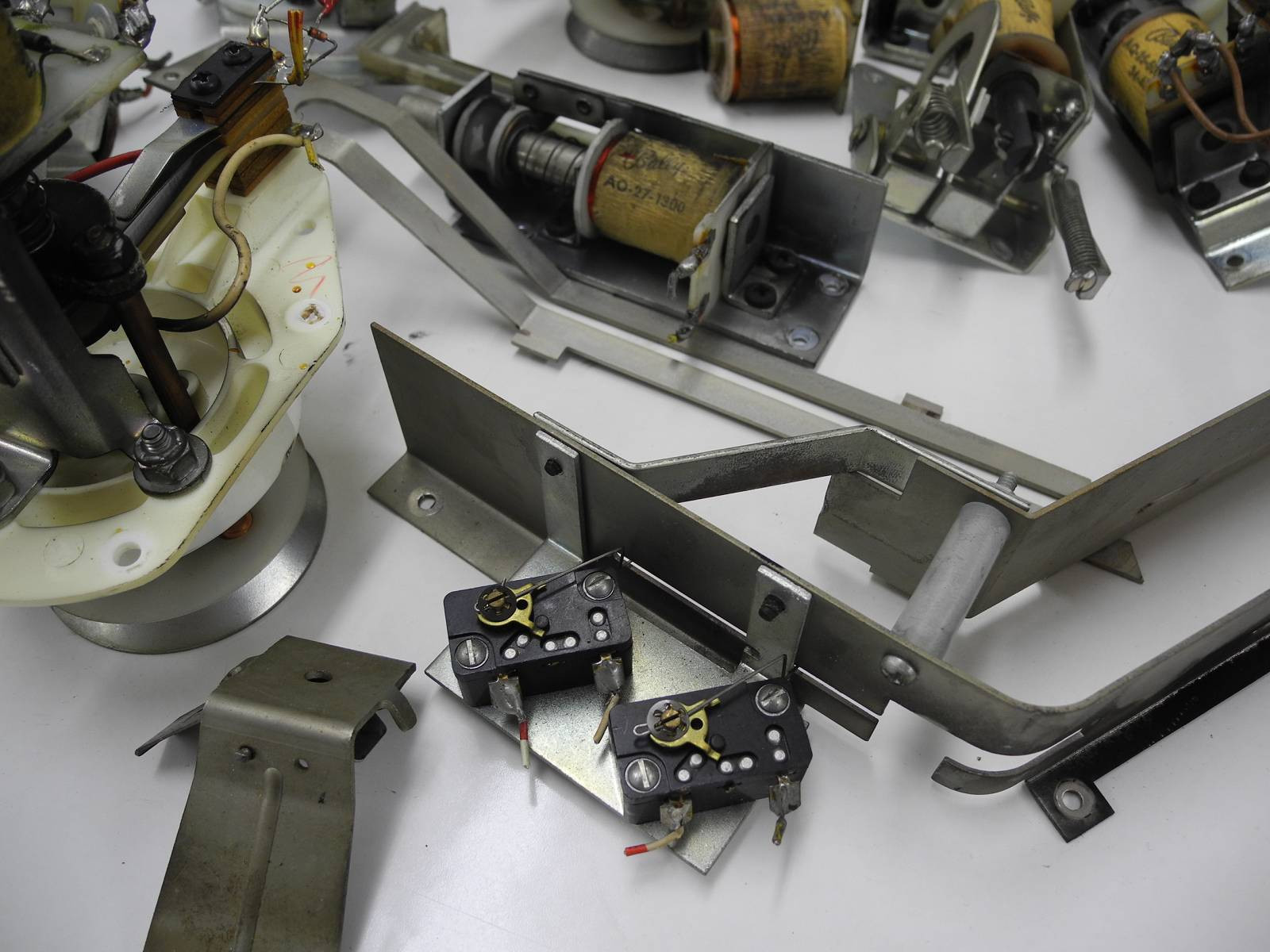

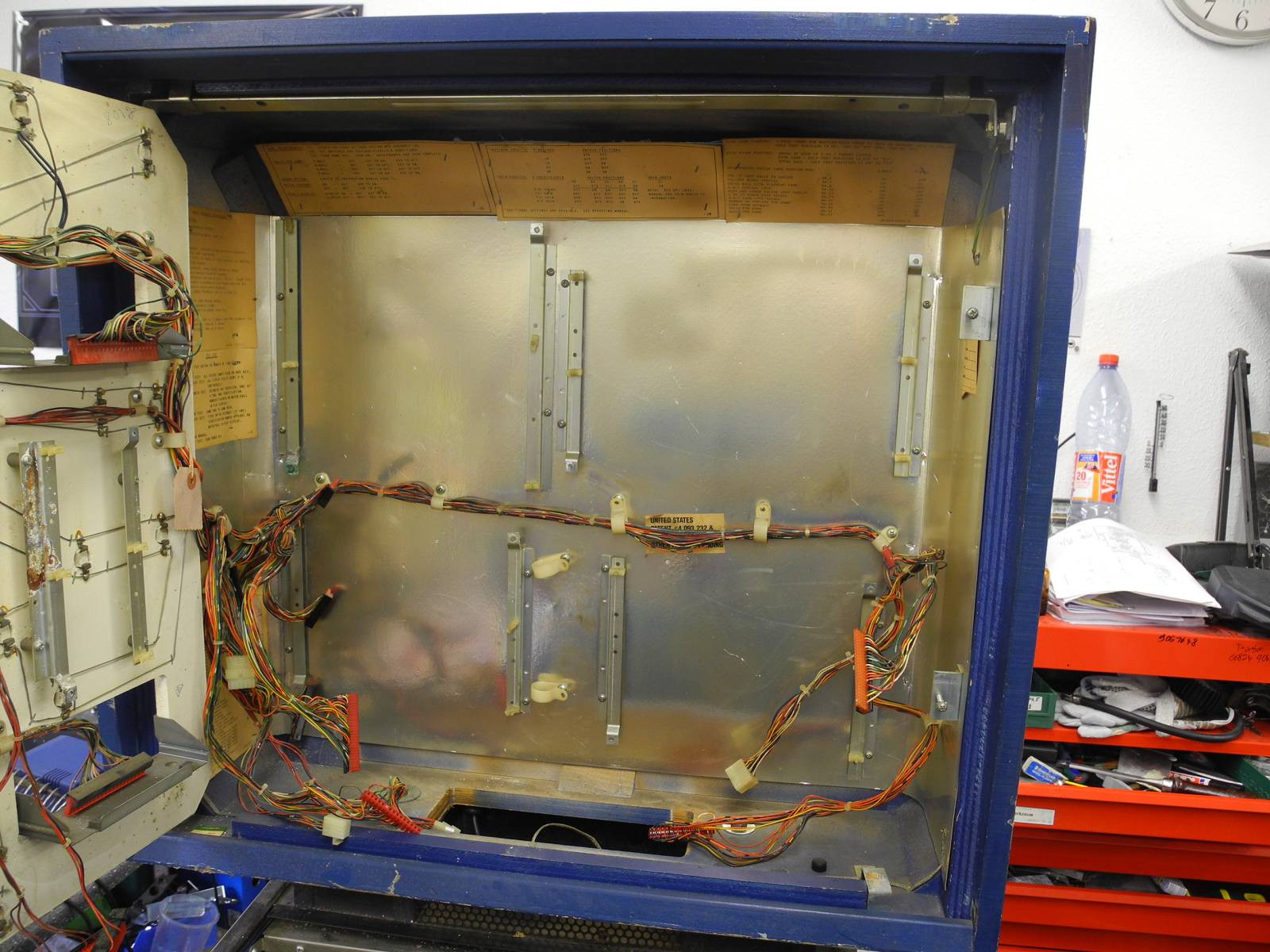

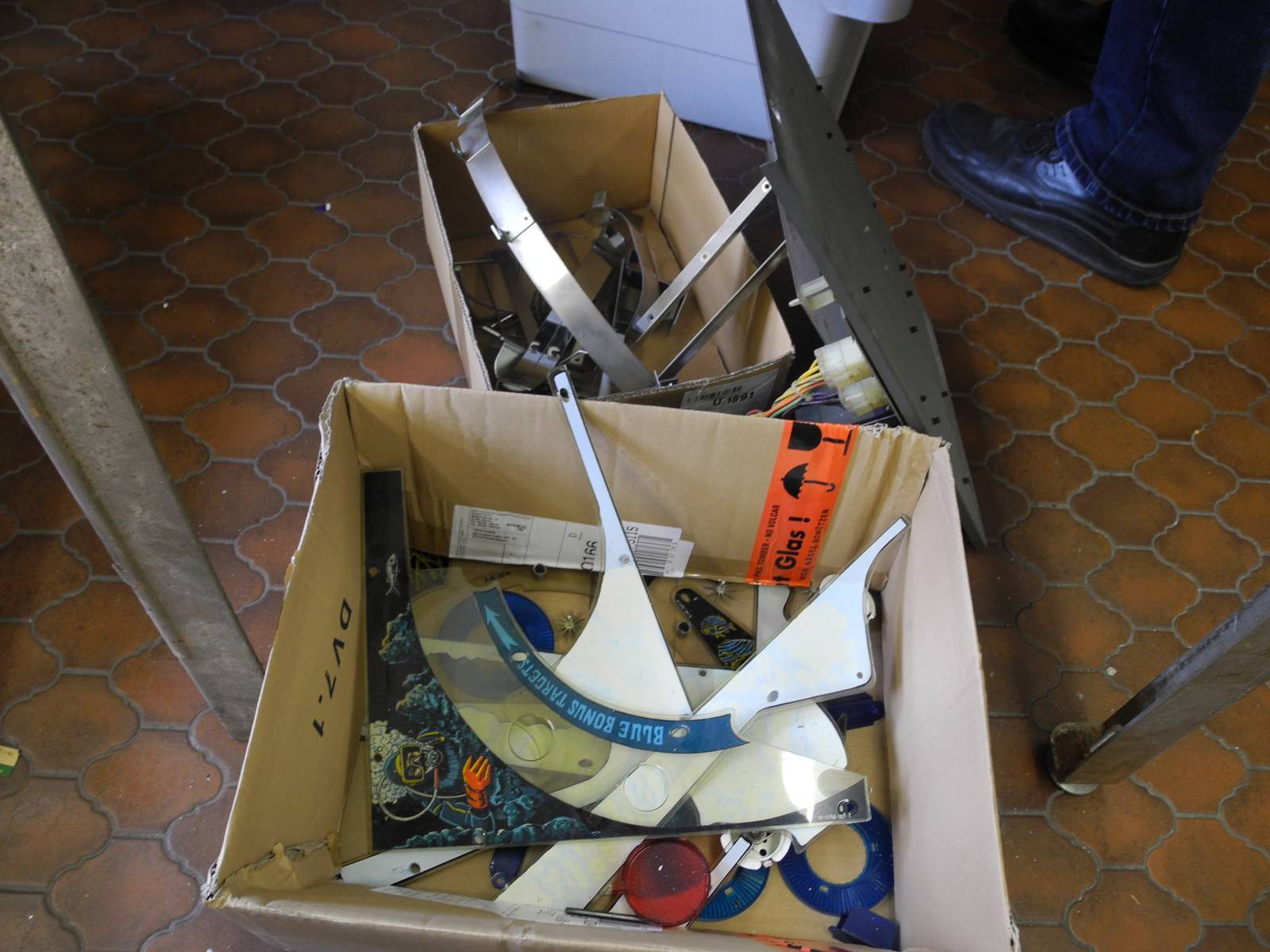

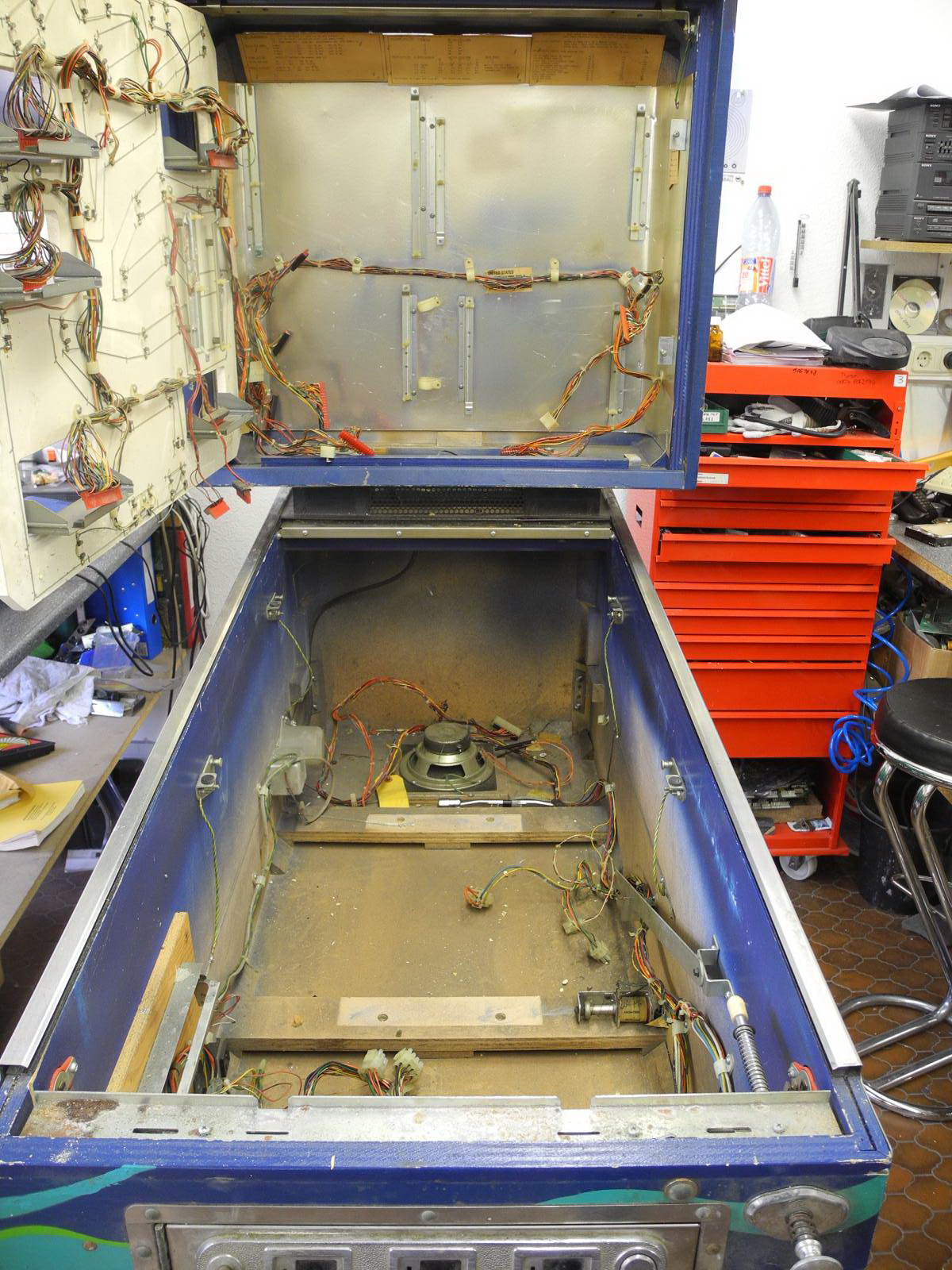

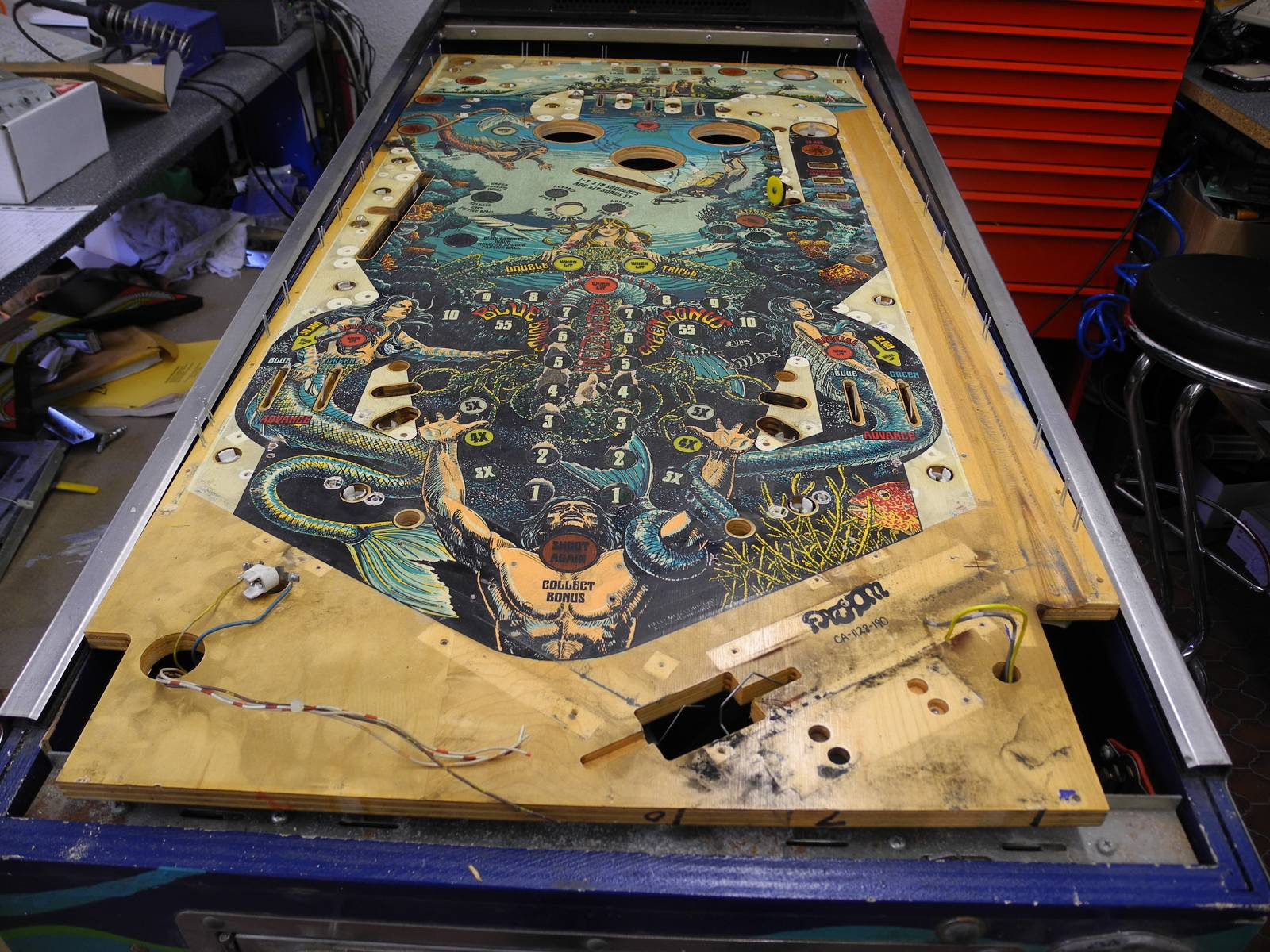

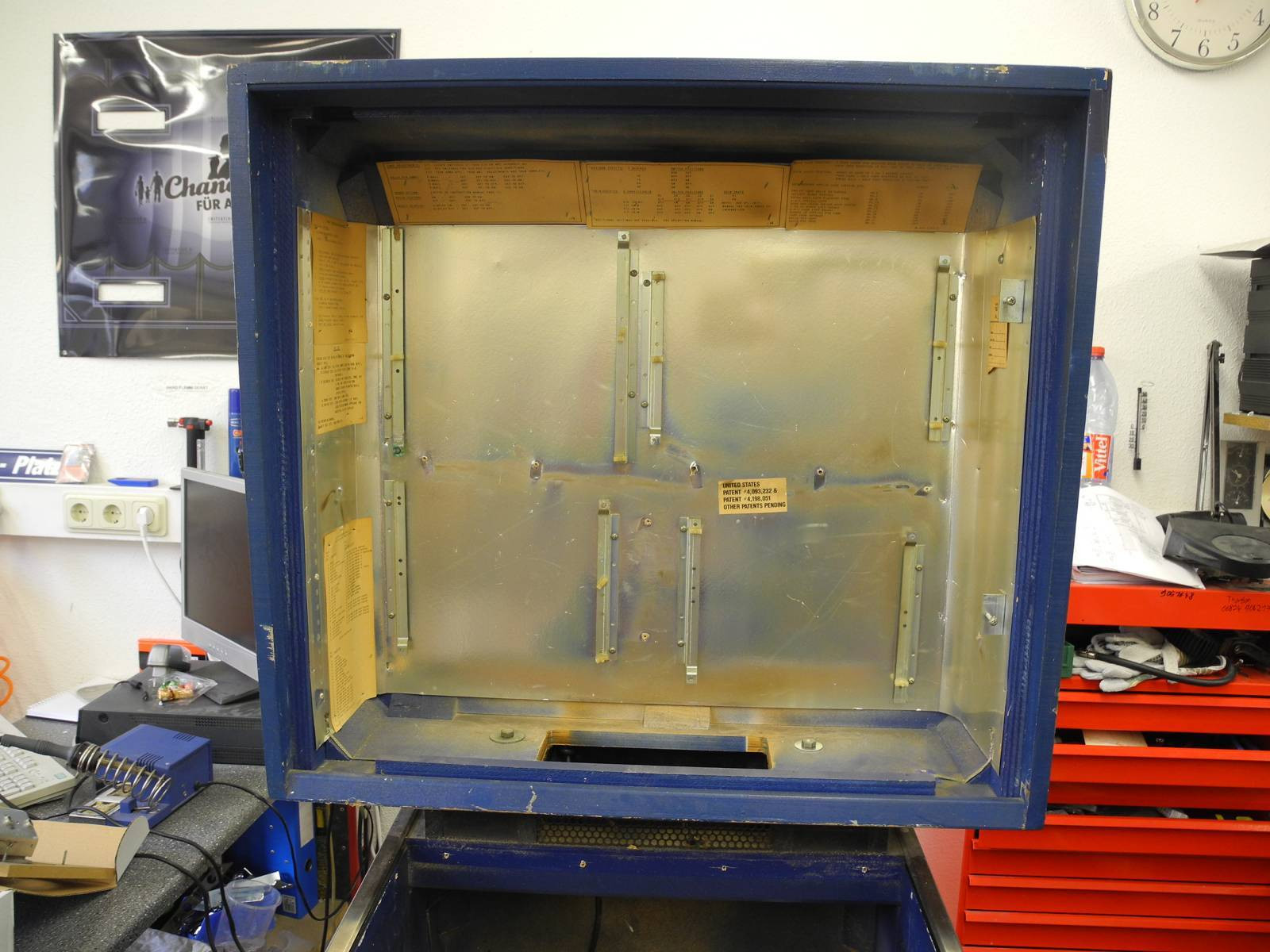

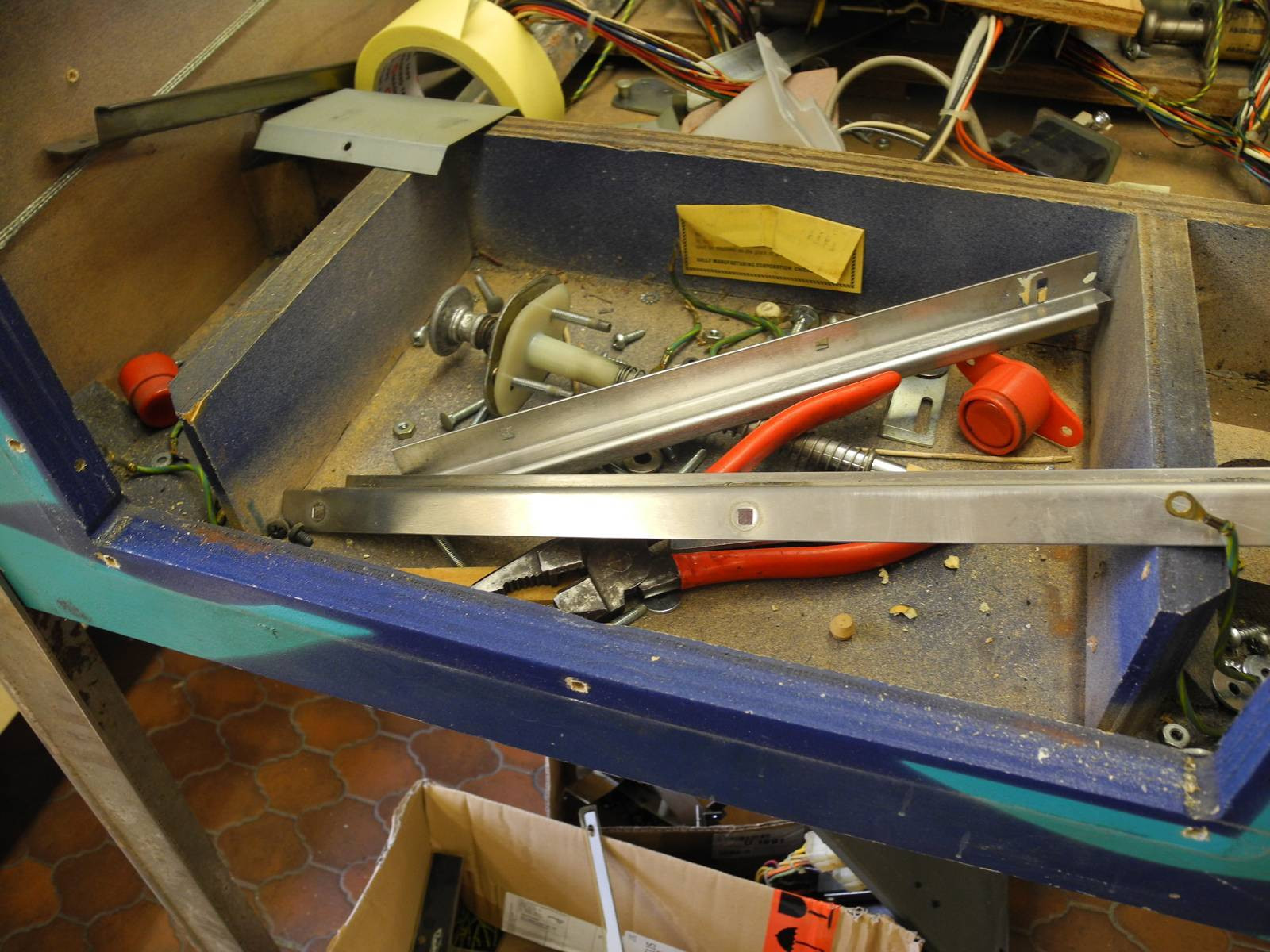

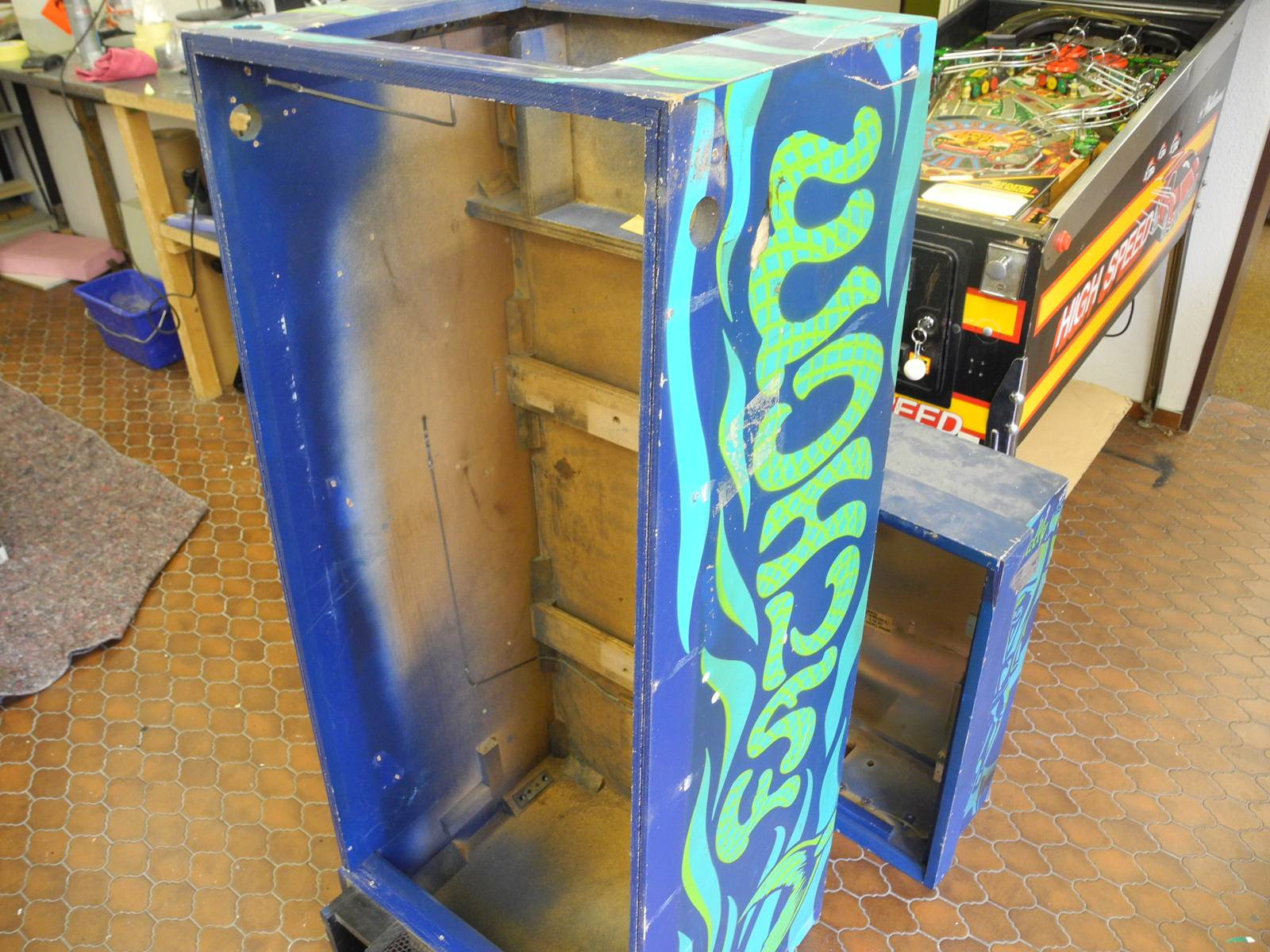

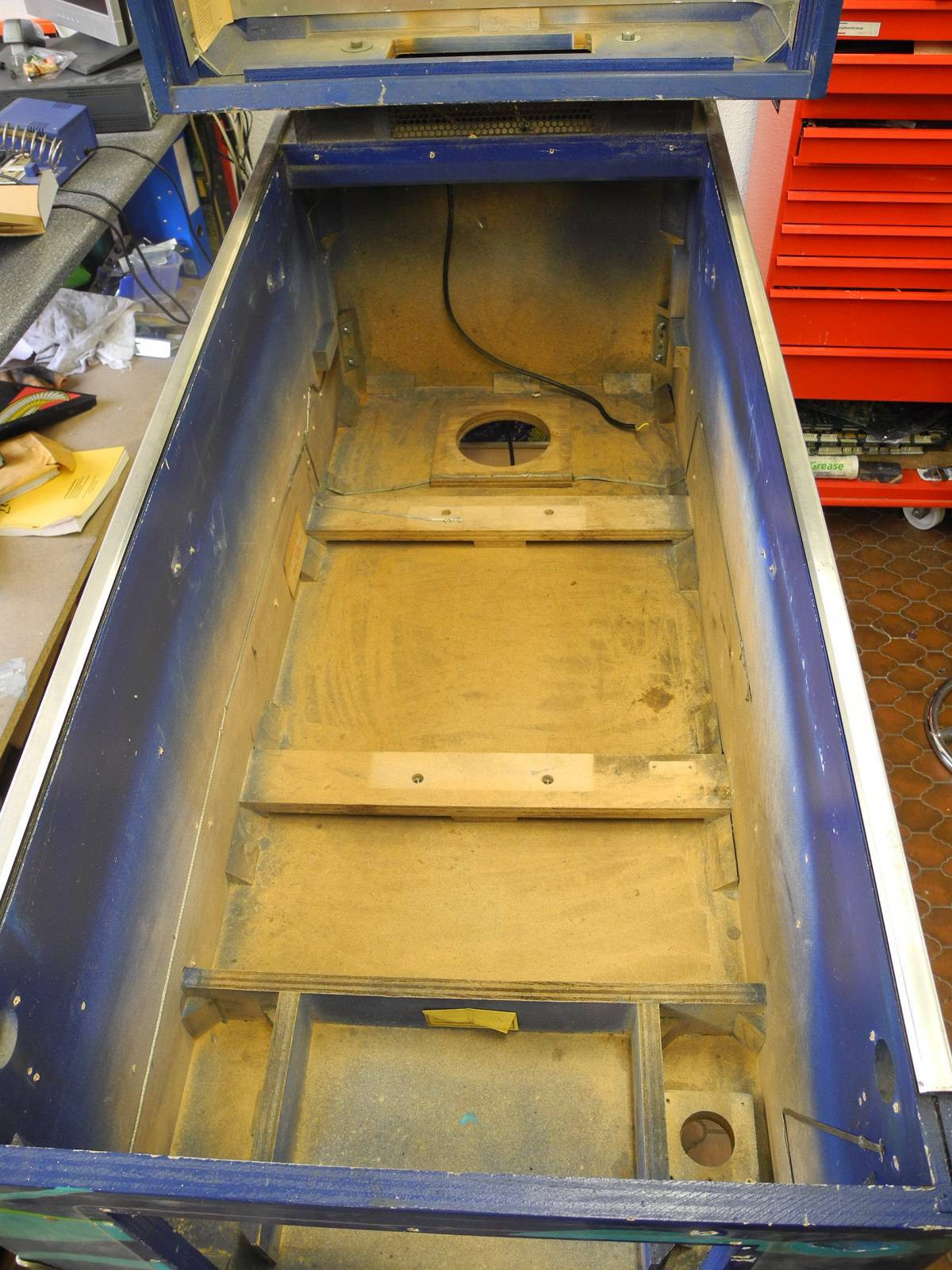

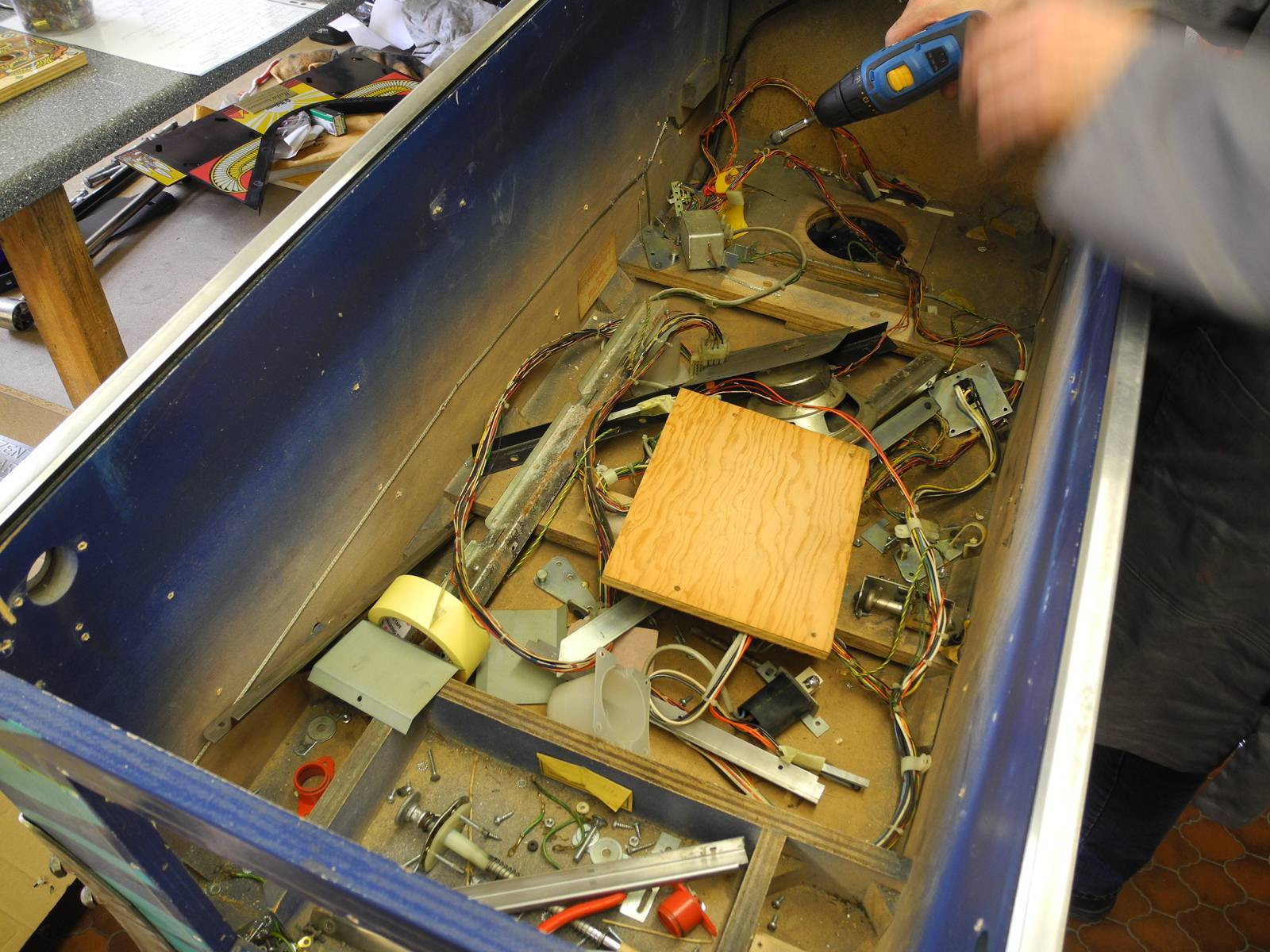

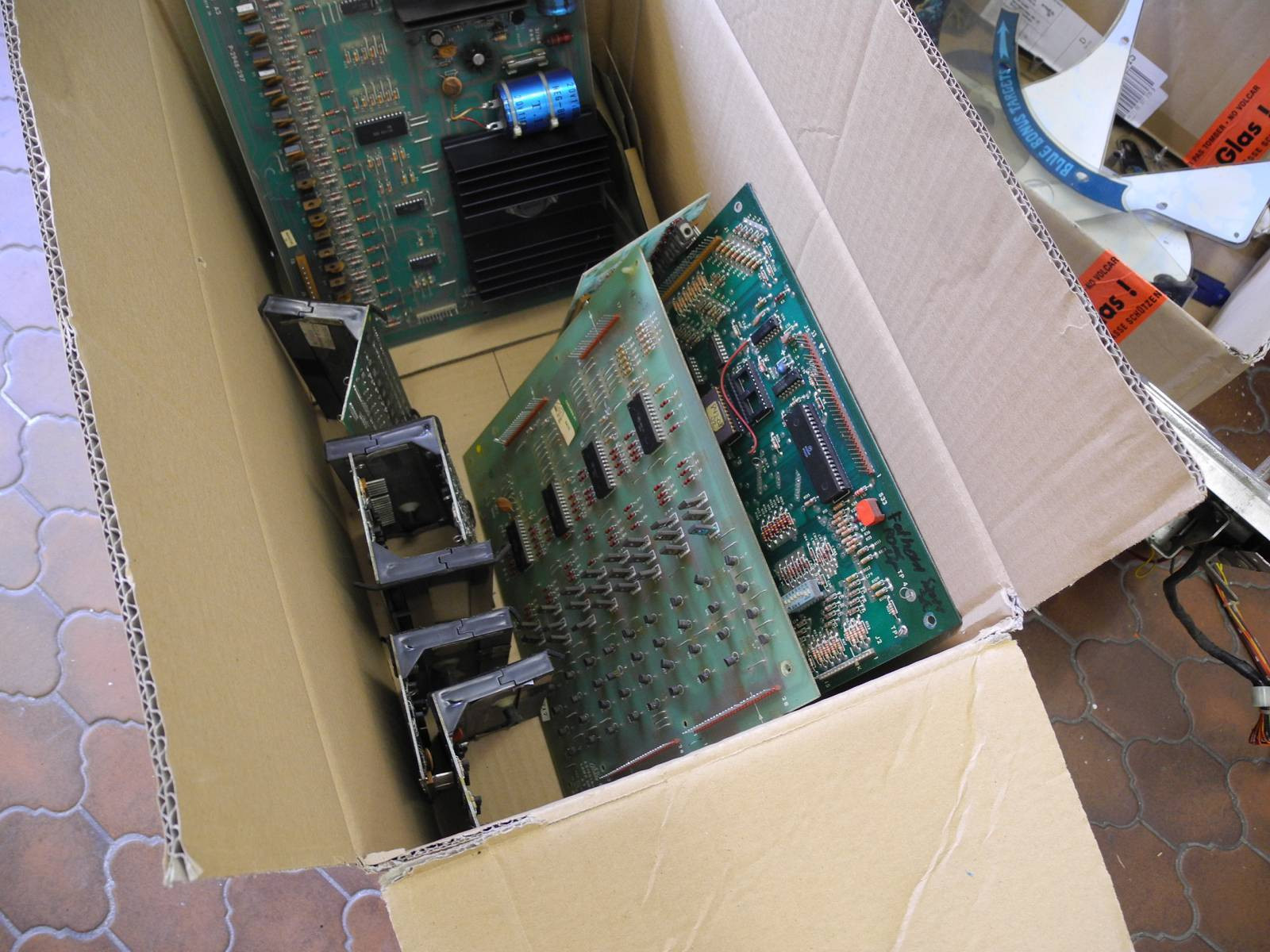

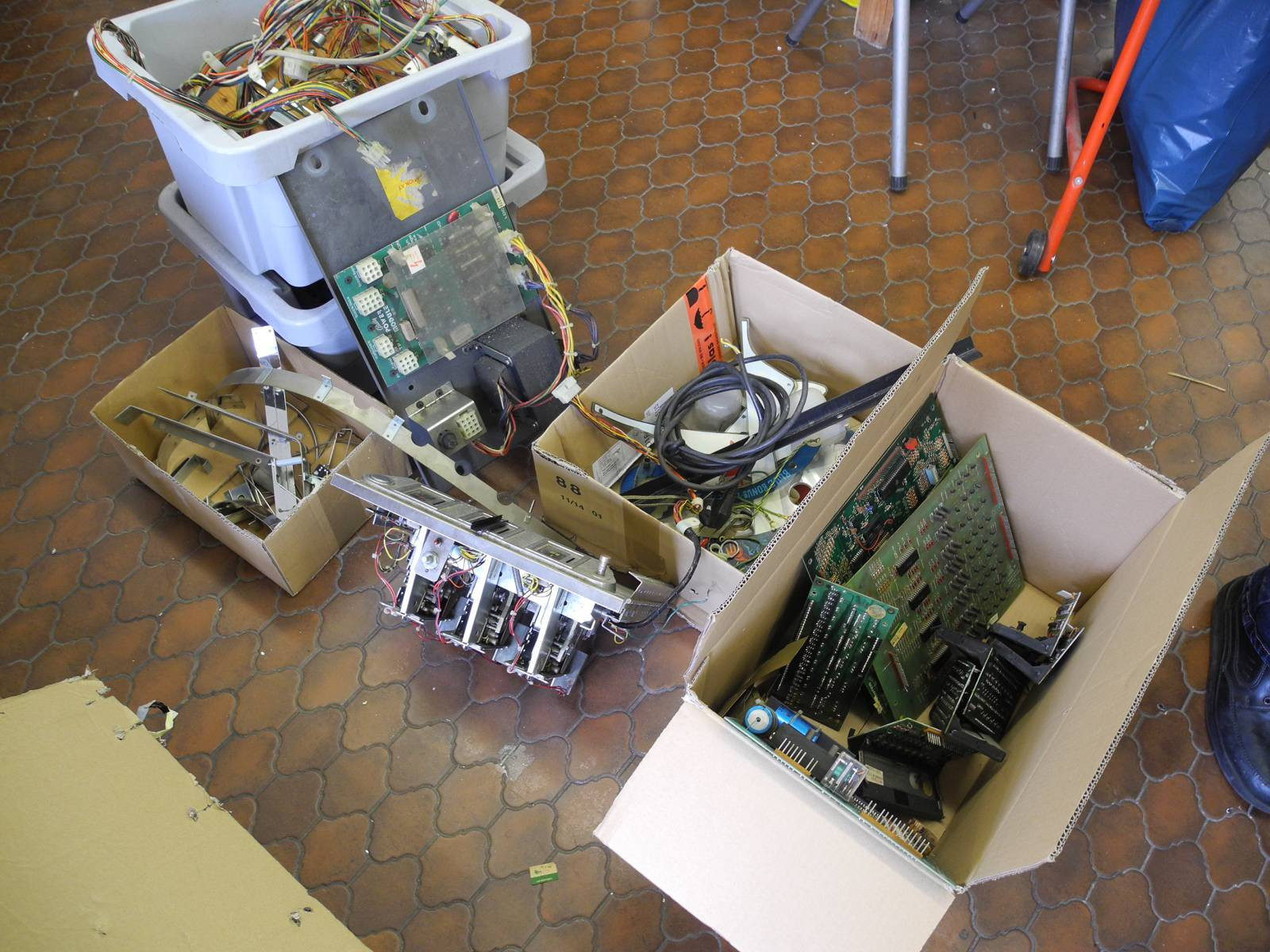

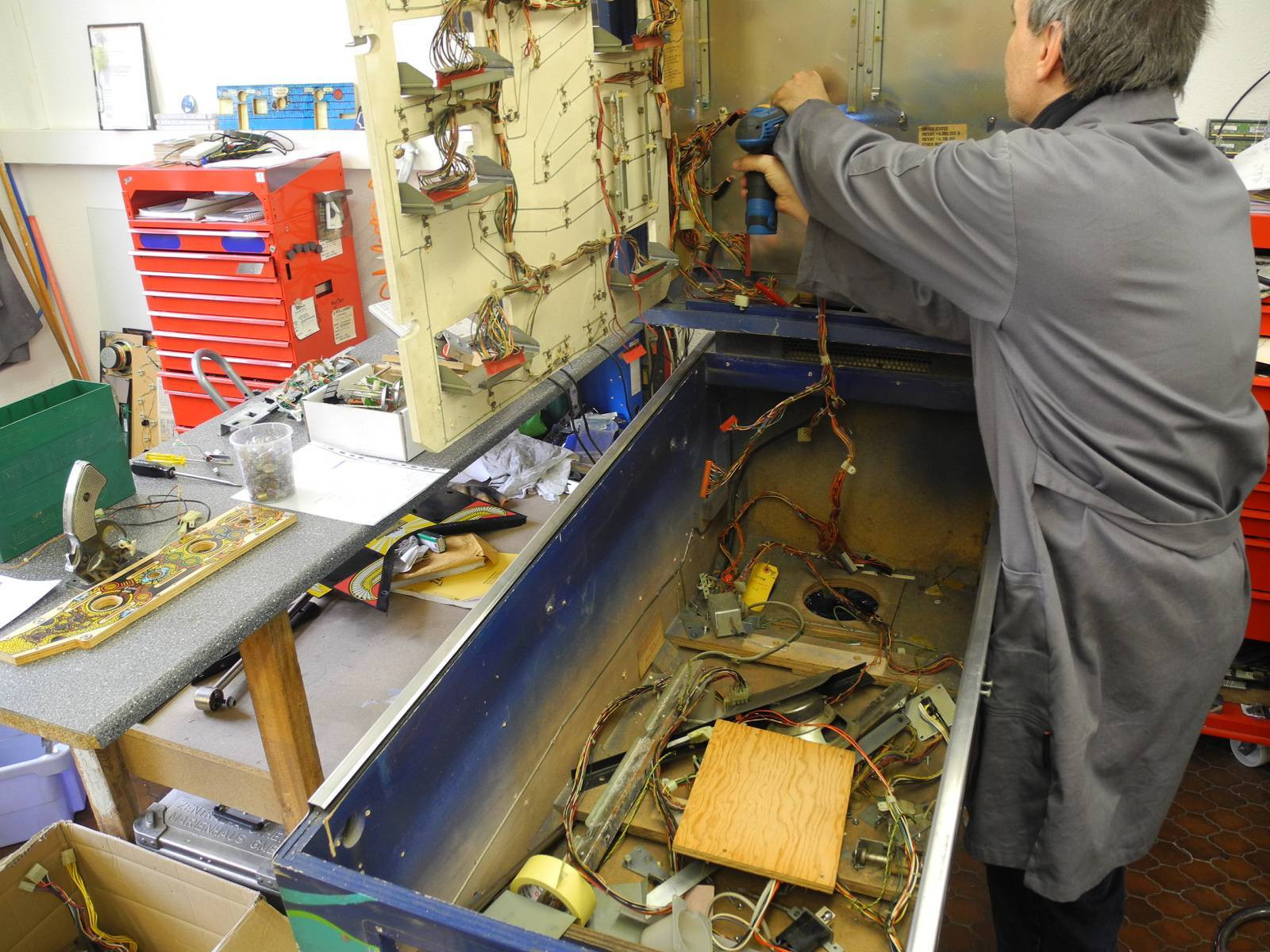

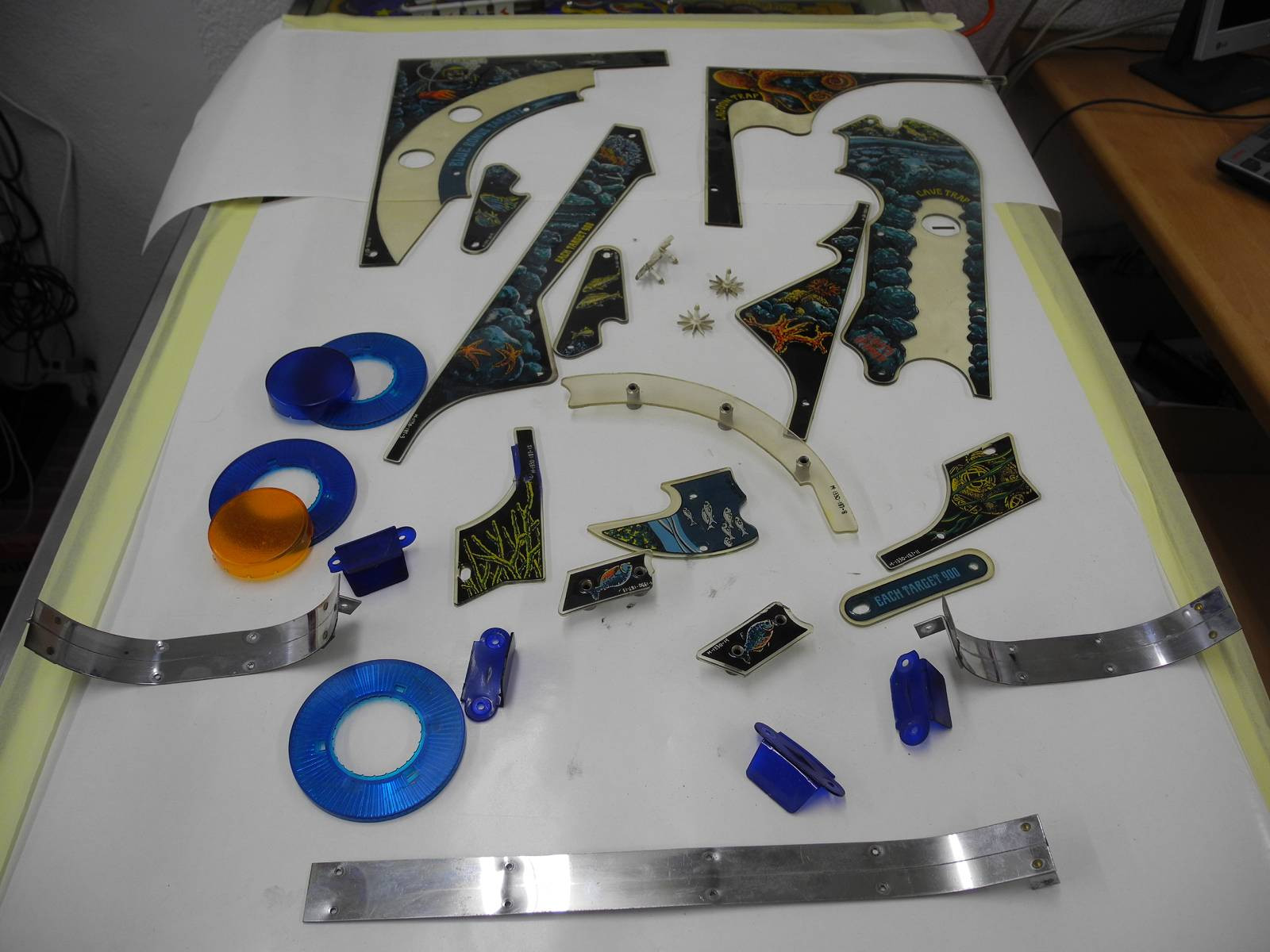

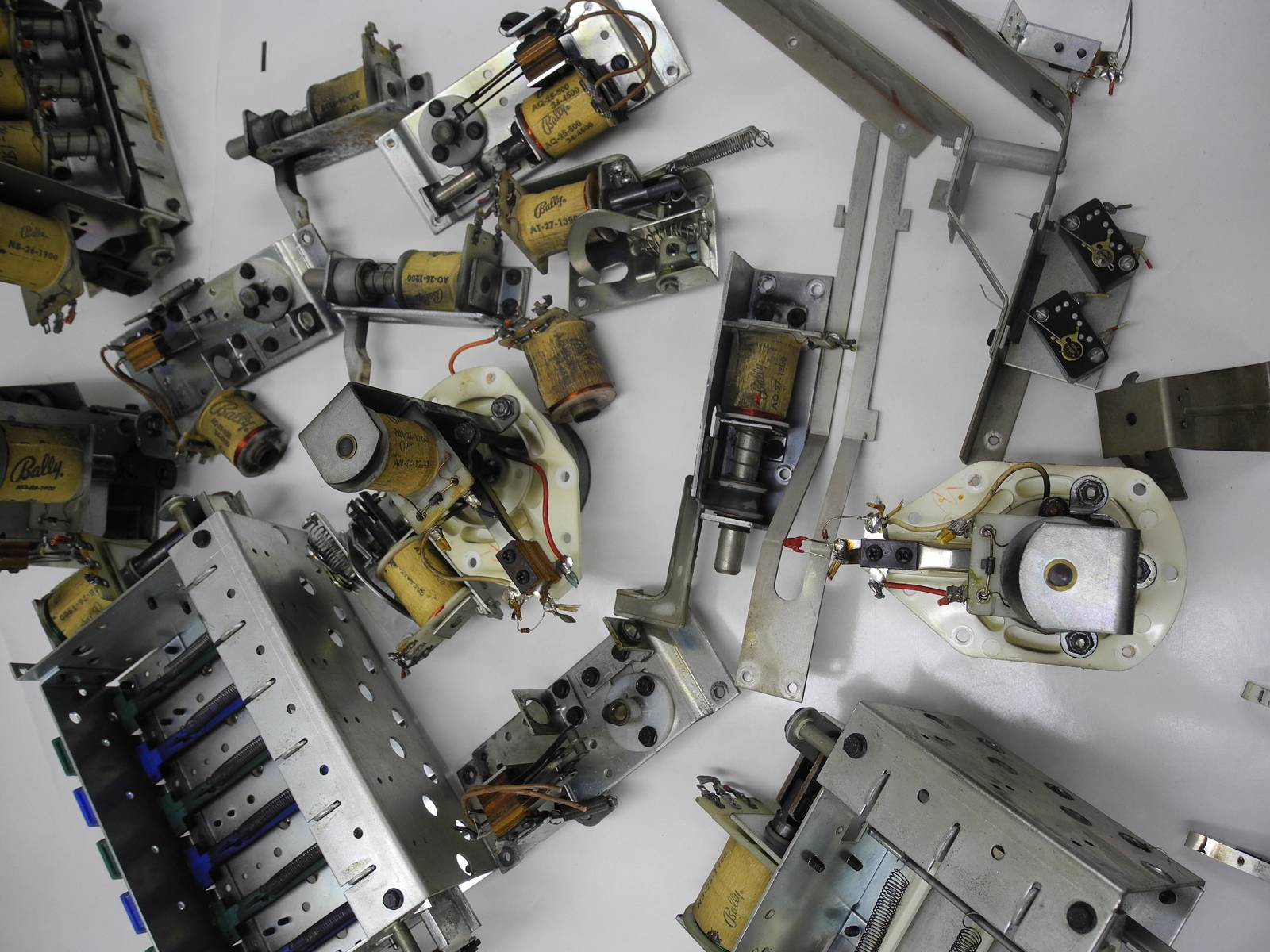

Demontage

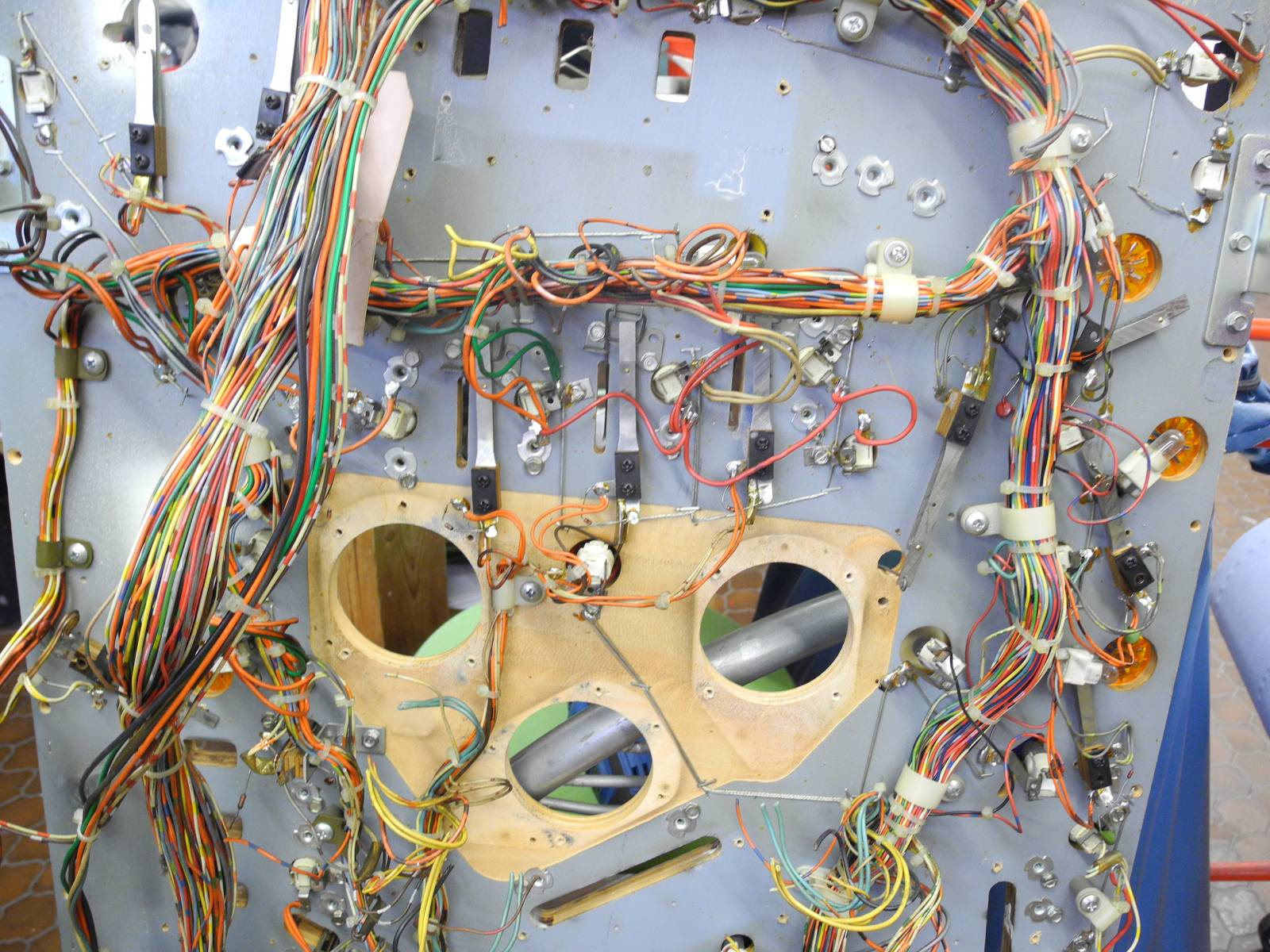

Anschließend wird der Flipper in all seine Bestandteile zerlegt
Aufarbeitung der verschiedenen Komponenten
Die verschiedenen Bestandteile des Flippers werden auf unterschiedlichste Art aufgearbeitet und so in einen Neuzustand versetzt bzw. werden sehr verschlissene Teile gleich durch Neuteile ersetzt.

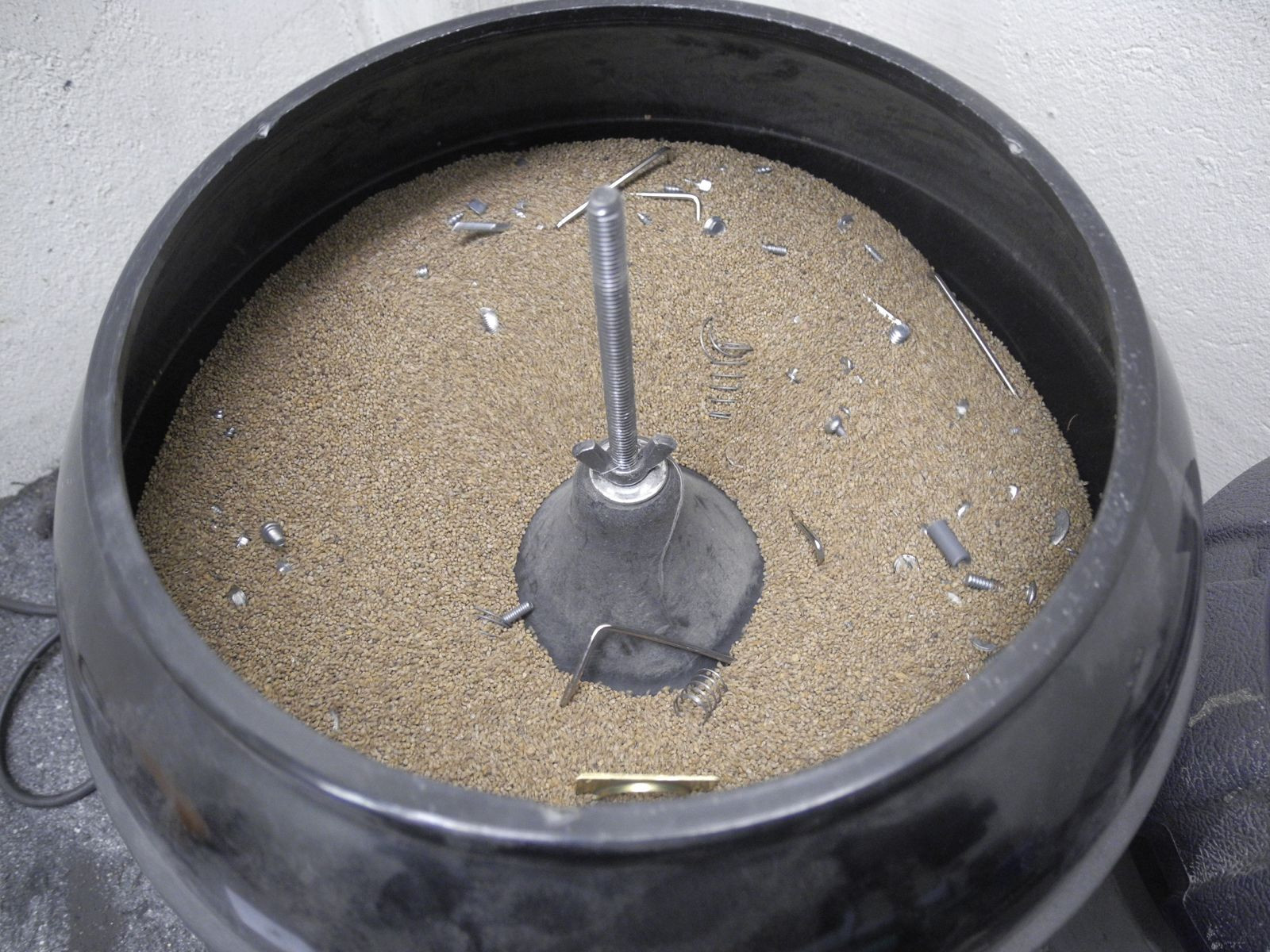

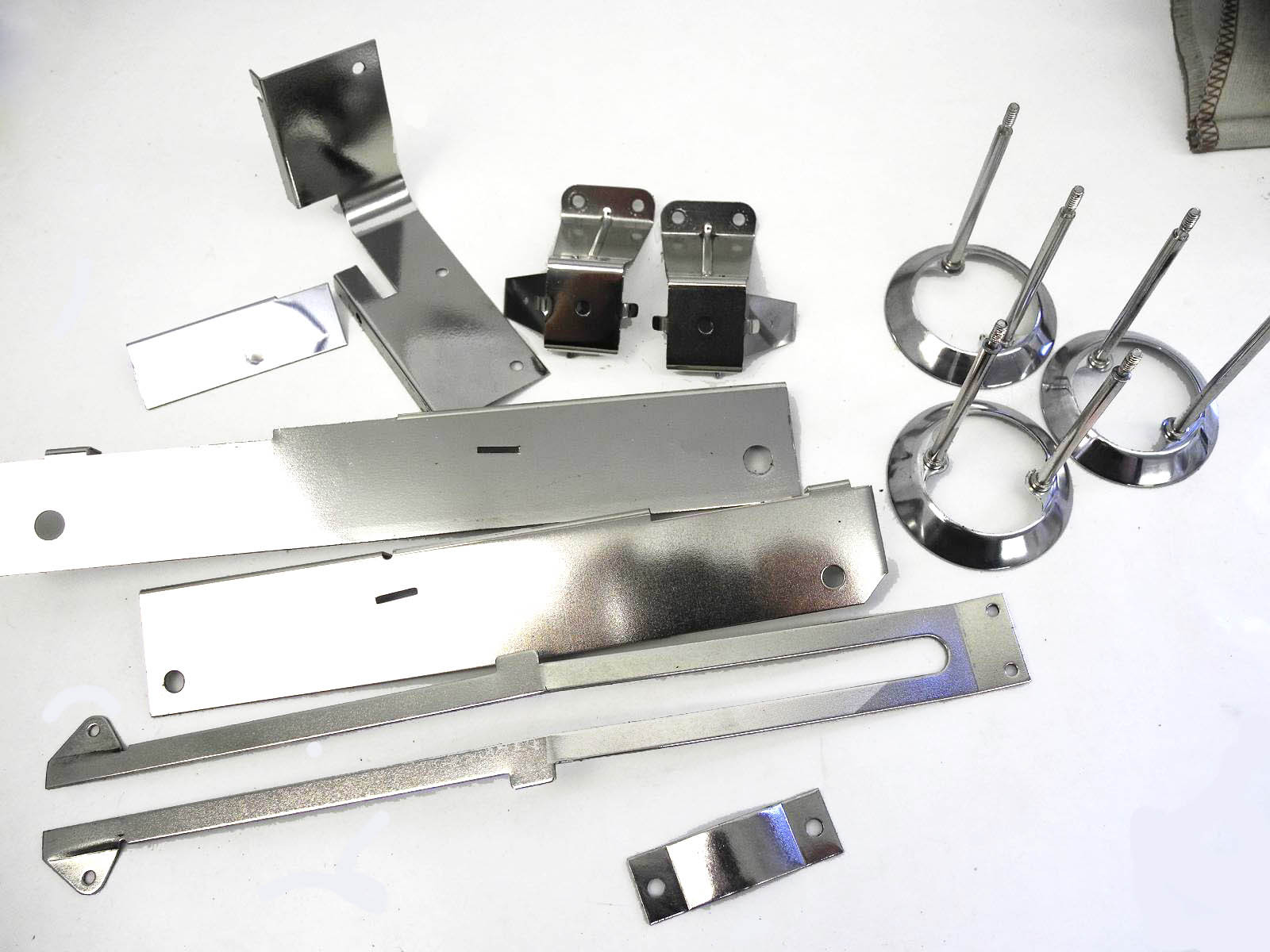

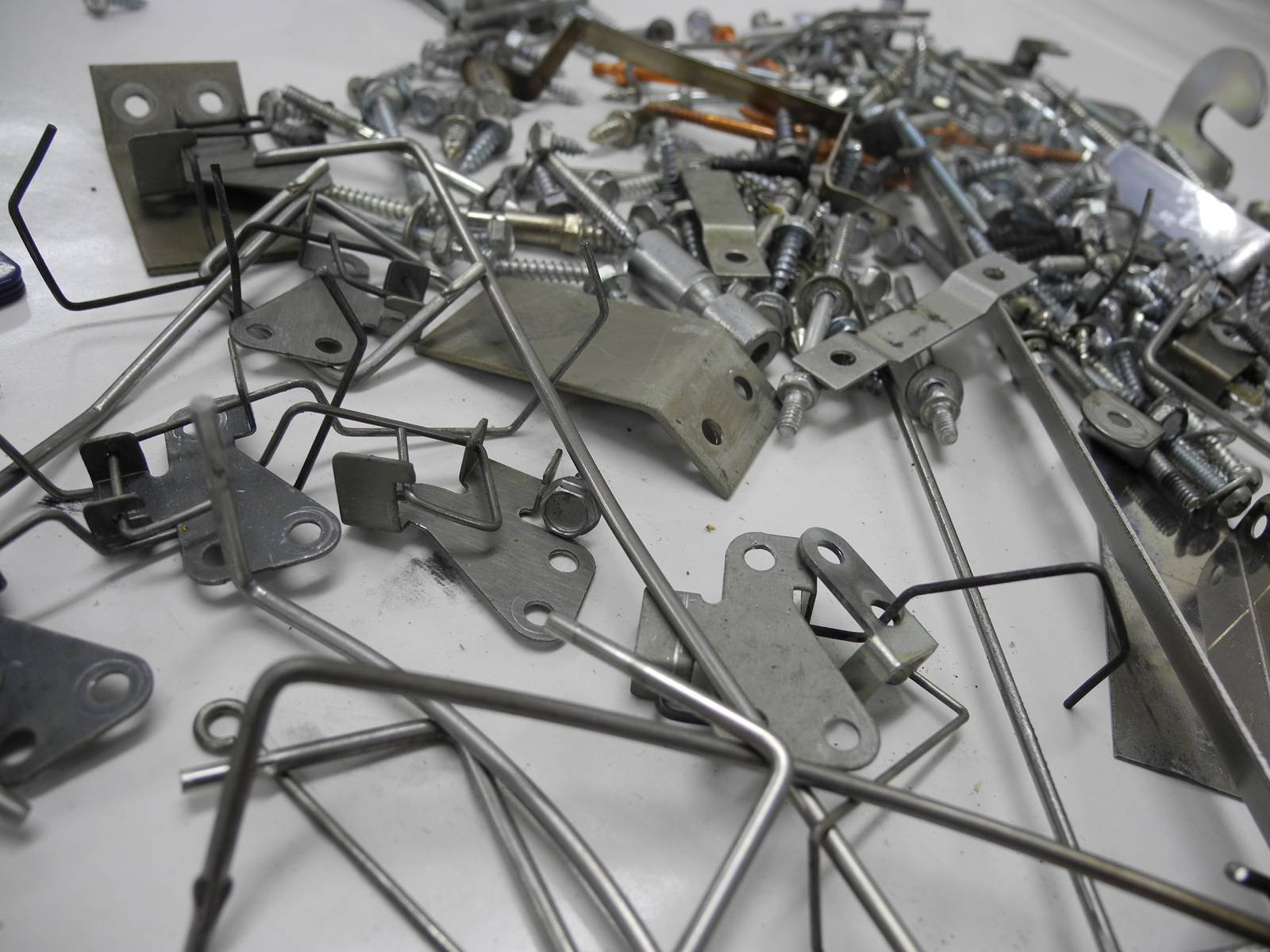

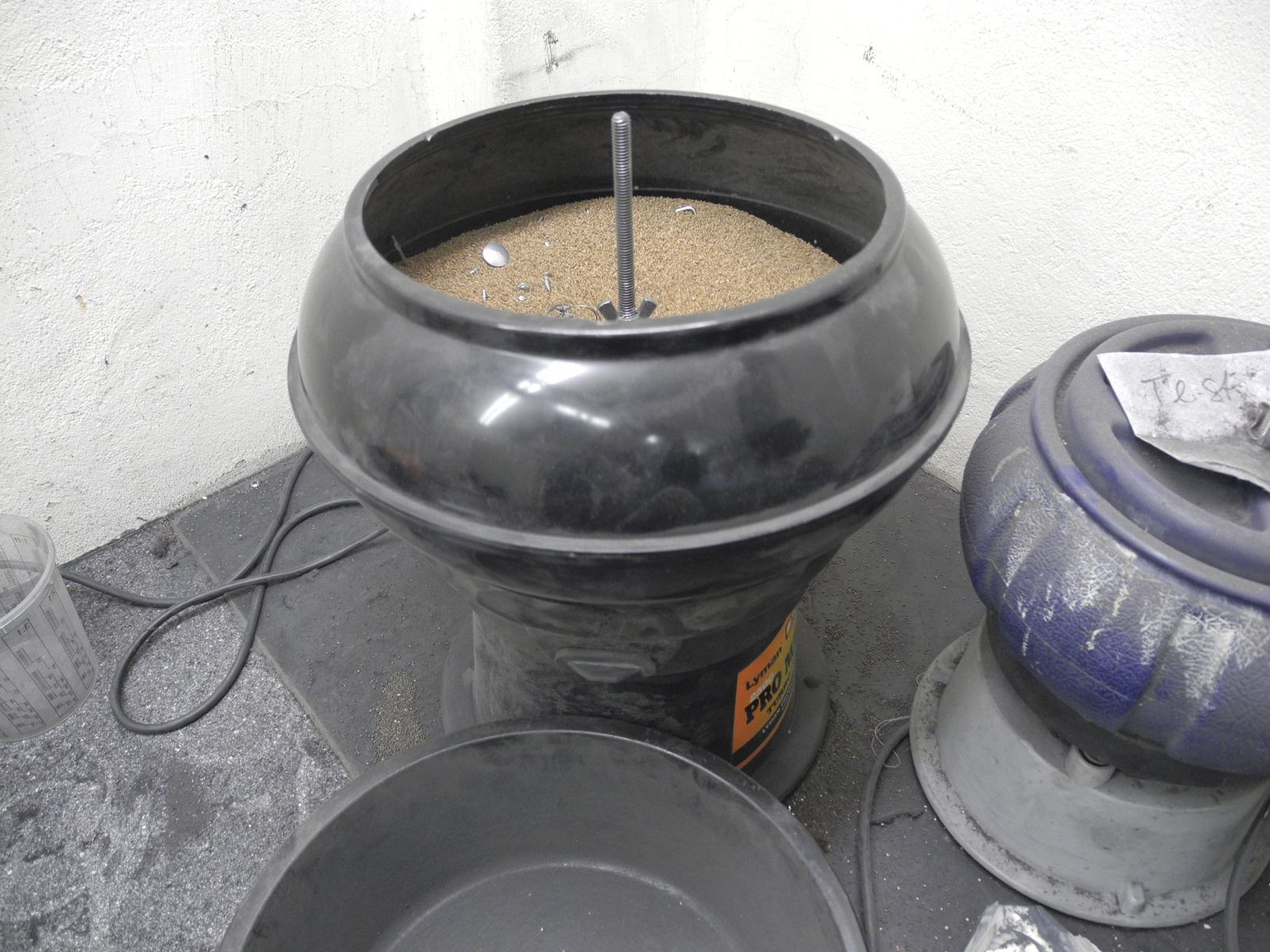

Kleinteile Metall

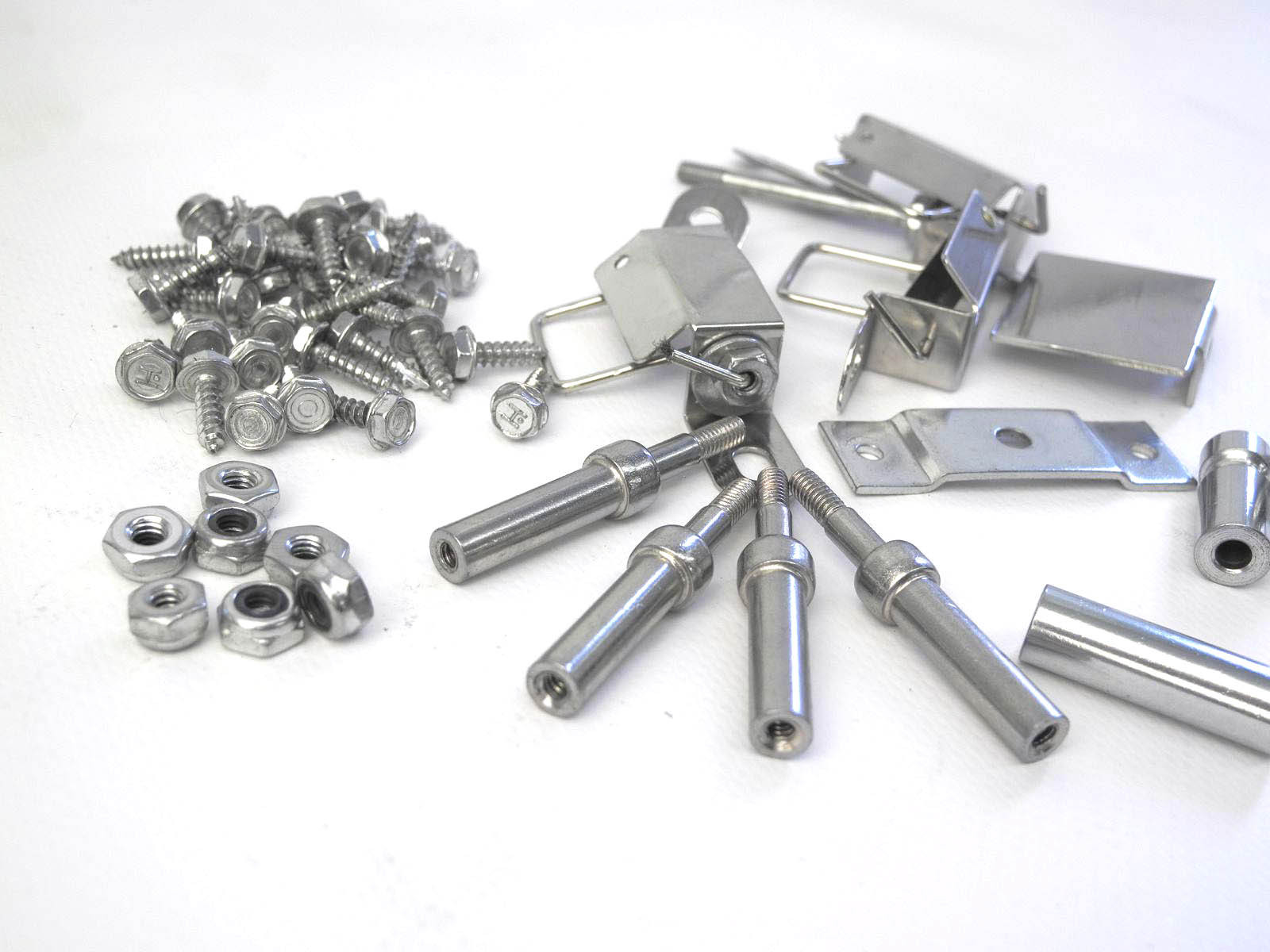

Kleinere Metallteile wie Schrauben, Muttern und Posts werden im Tumbler behandelt. Hier werden diese durch verschiedene Granulate und Poliermittel über ca. 3 Tage poliert und sehen danach aus wie neu

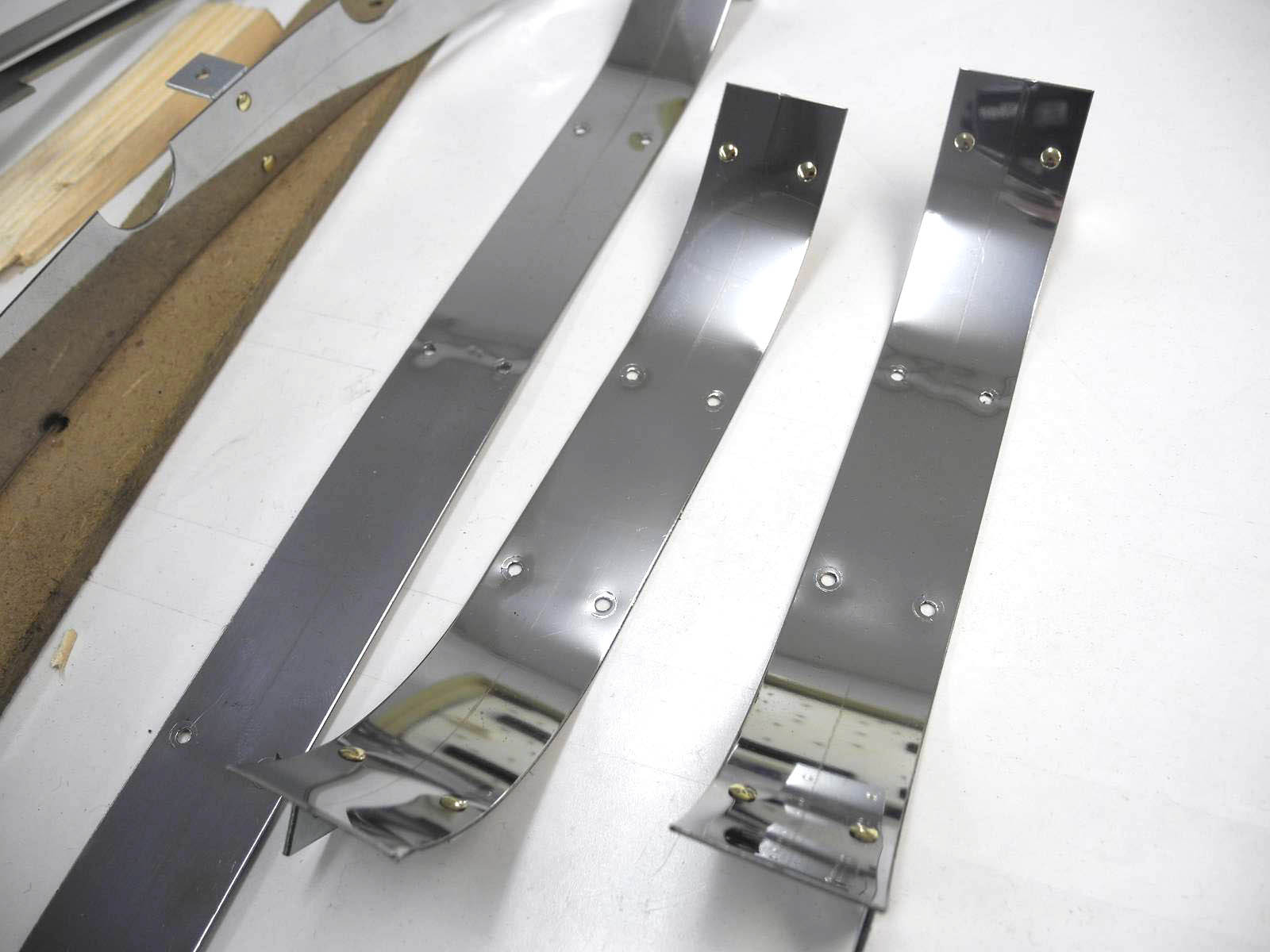

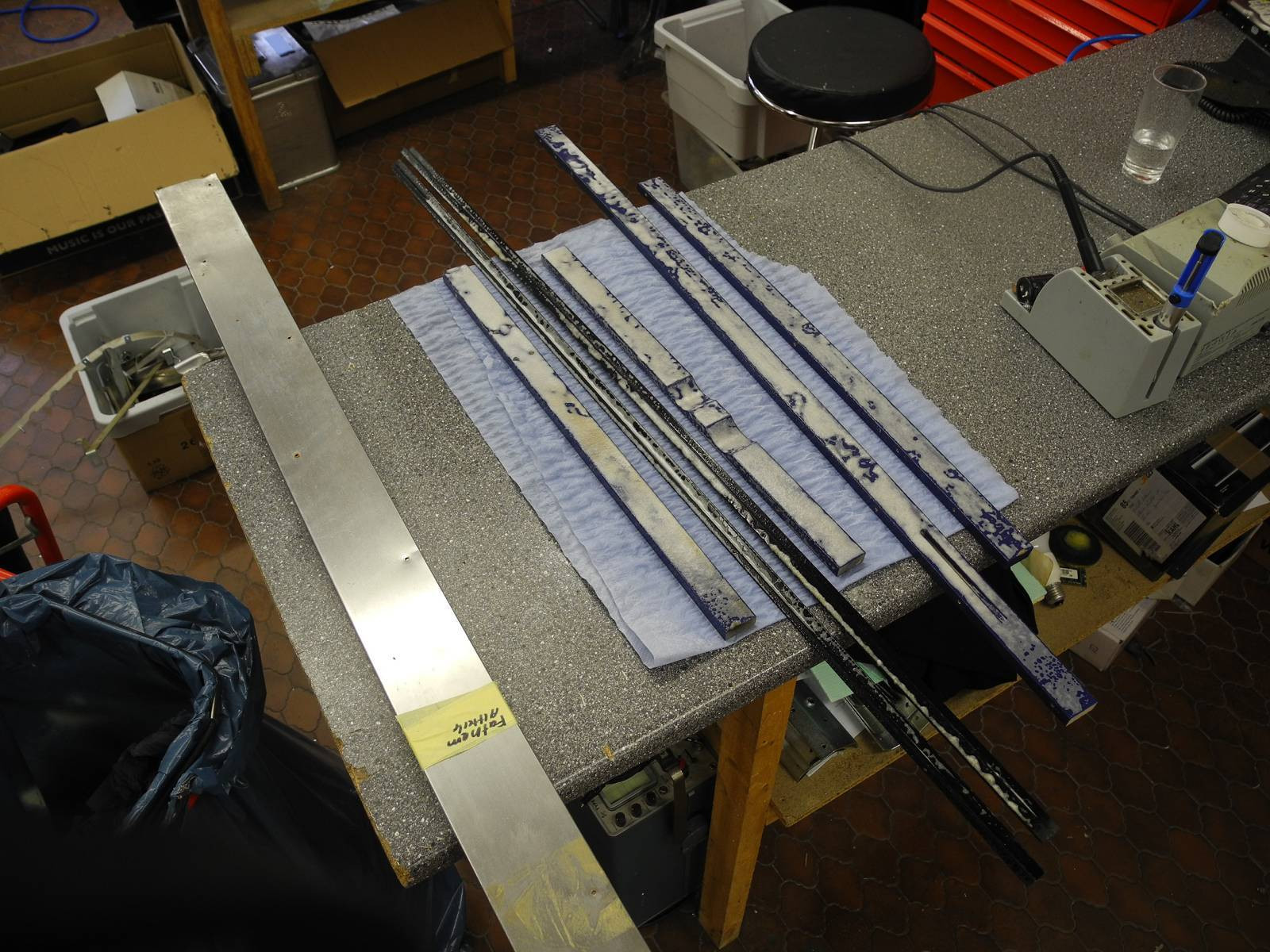

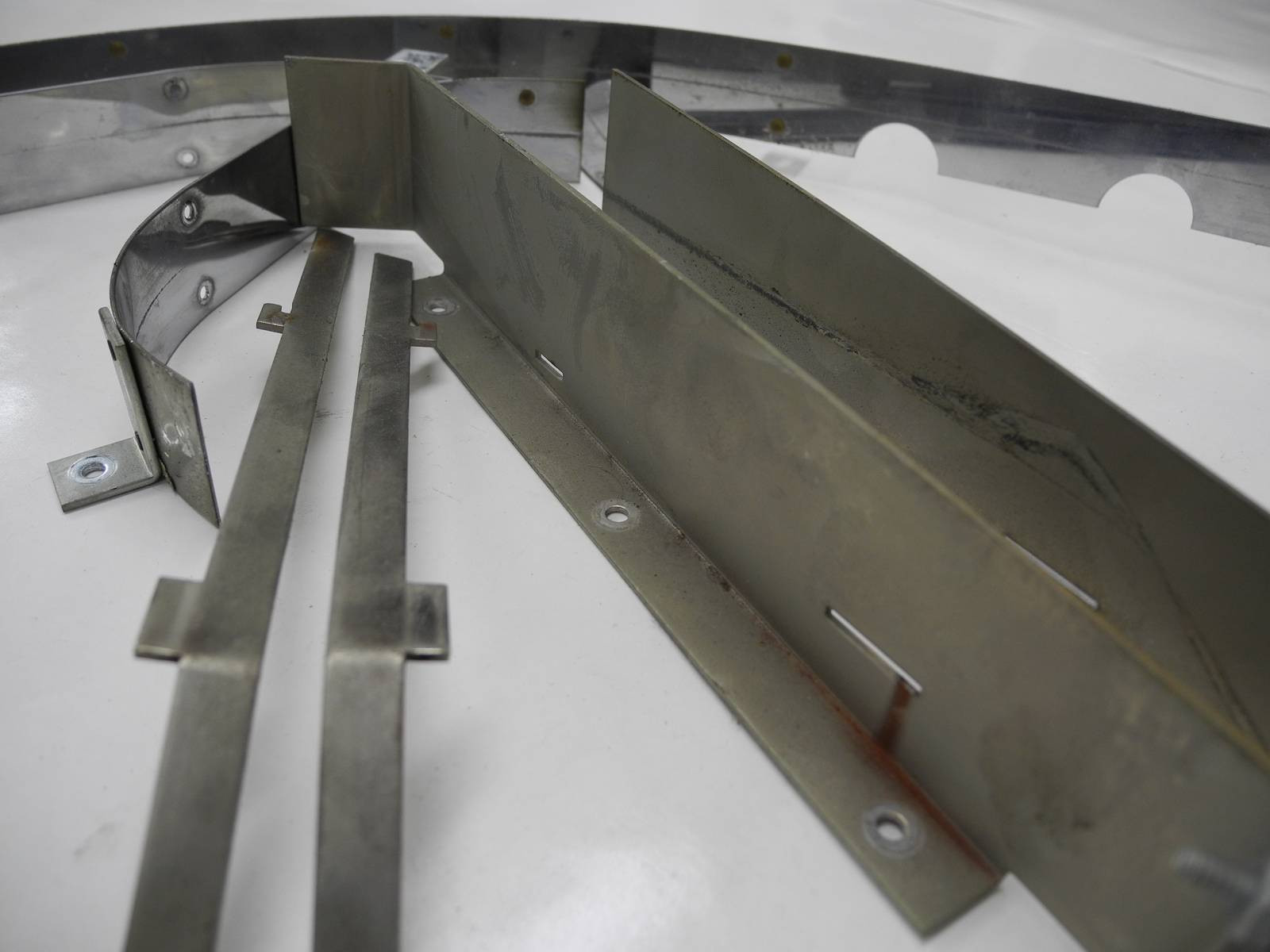

Kugelleitbleche (Ball Guides) auf dem Spielfeld

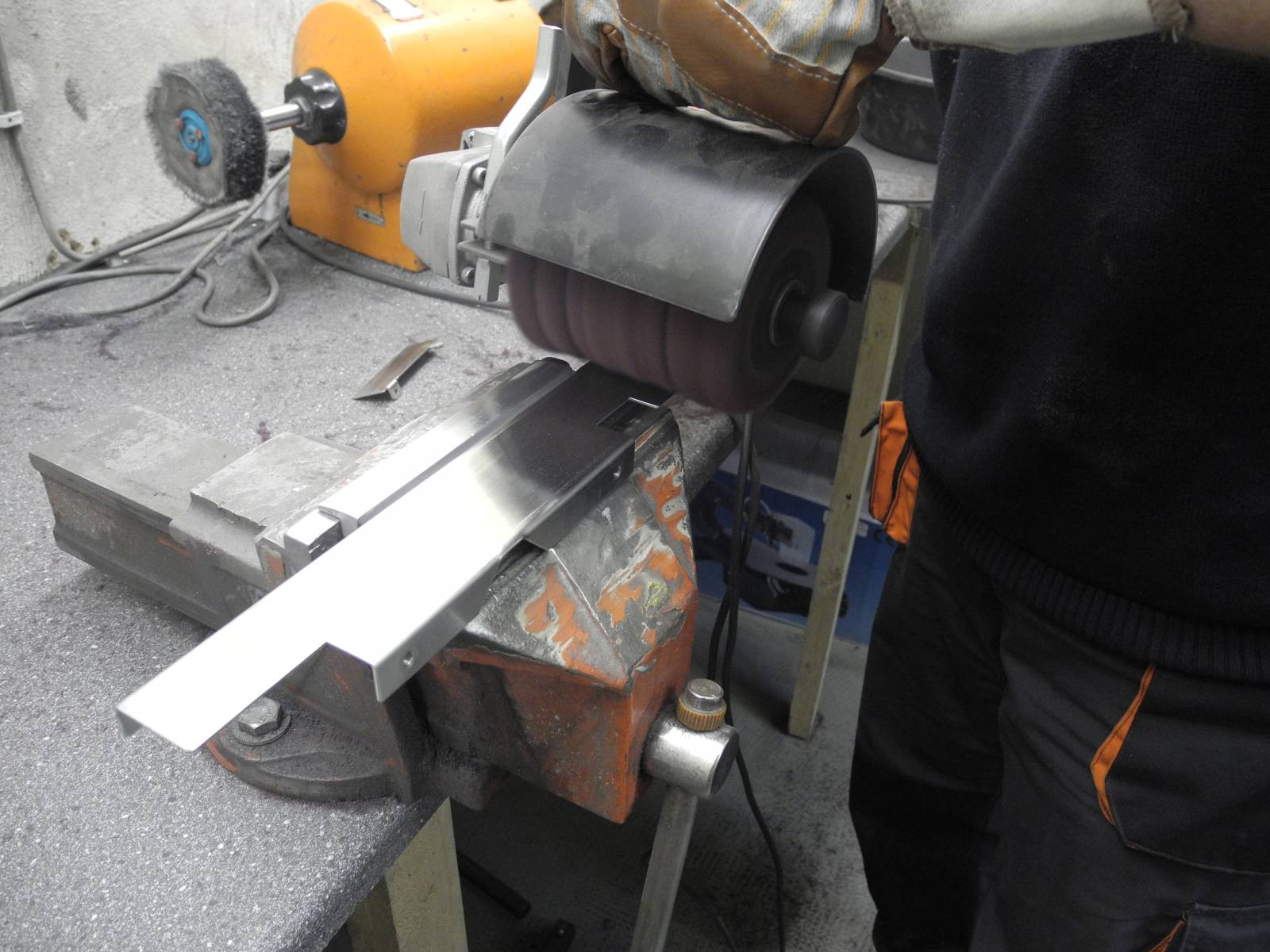

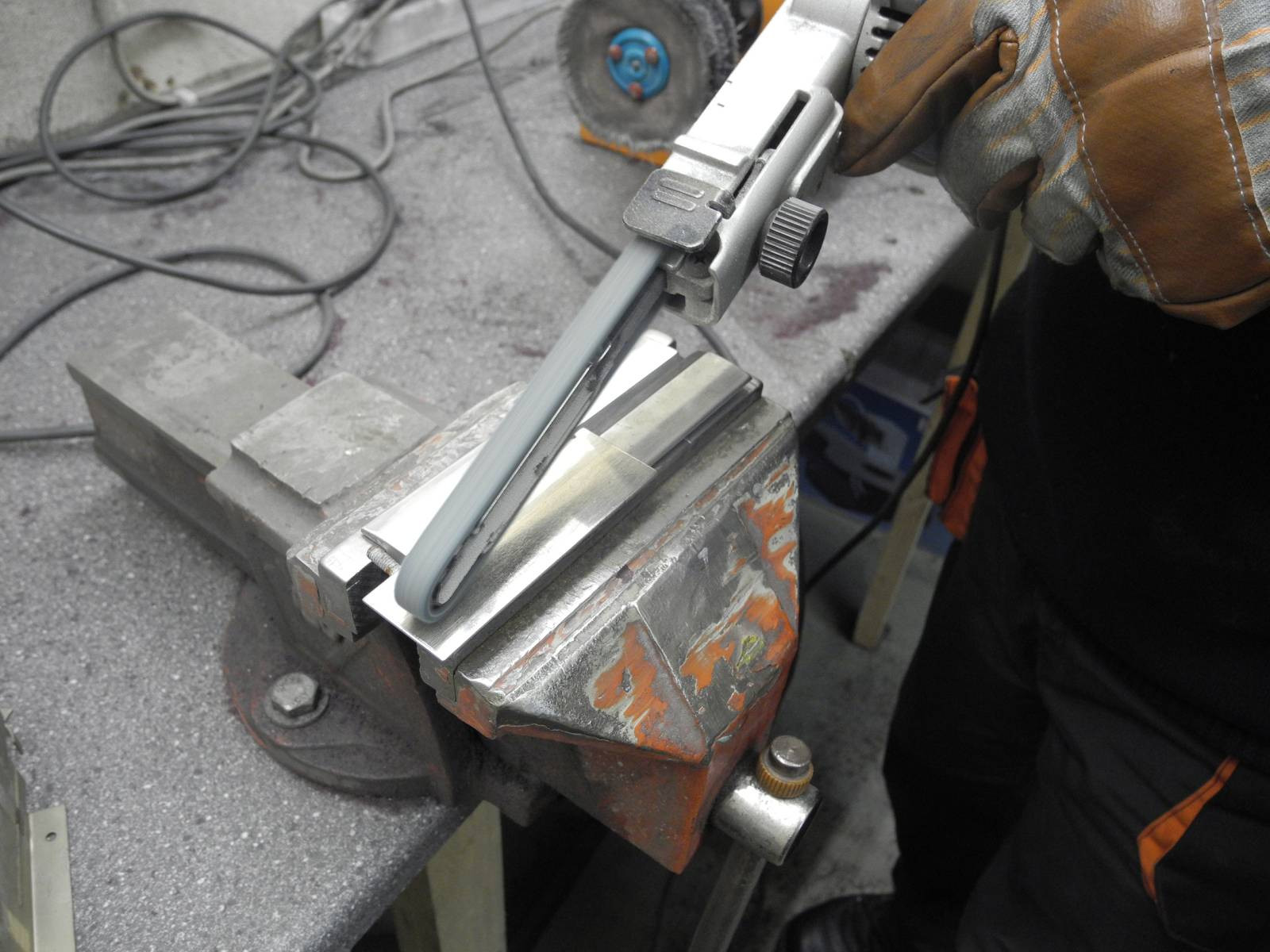

Die Ballguides (Kugelleichtbleche auf dem Spielfeld) werden geschliffen und somit die Laufspuren entfernt und der Original Schliff wieder hergestellt. Diese können auch (gegen Aufpreis) Hochglanz spiegelnd poliert werden

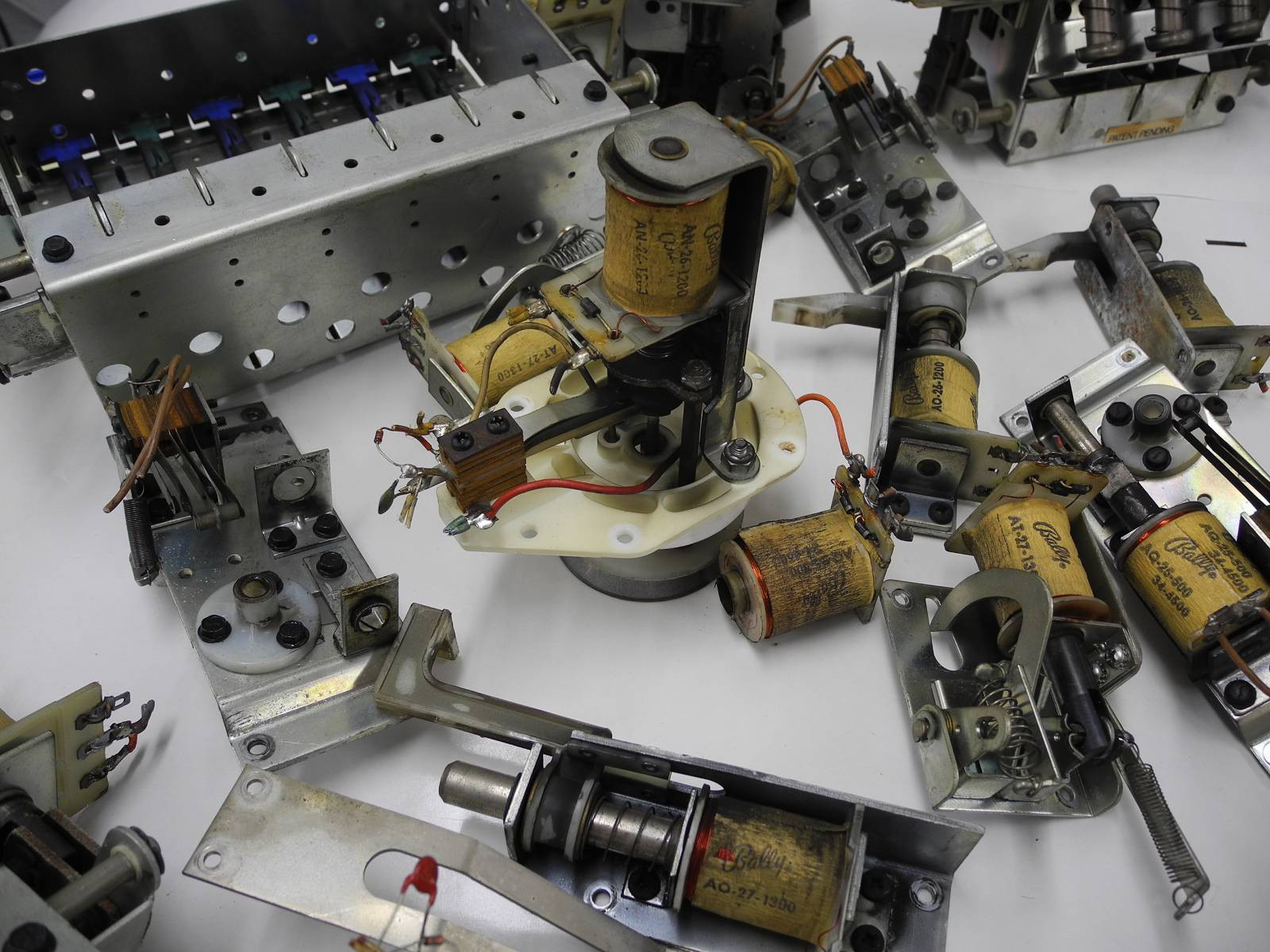

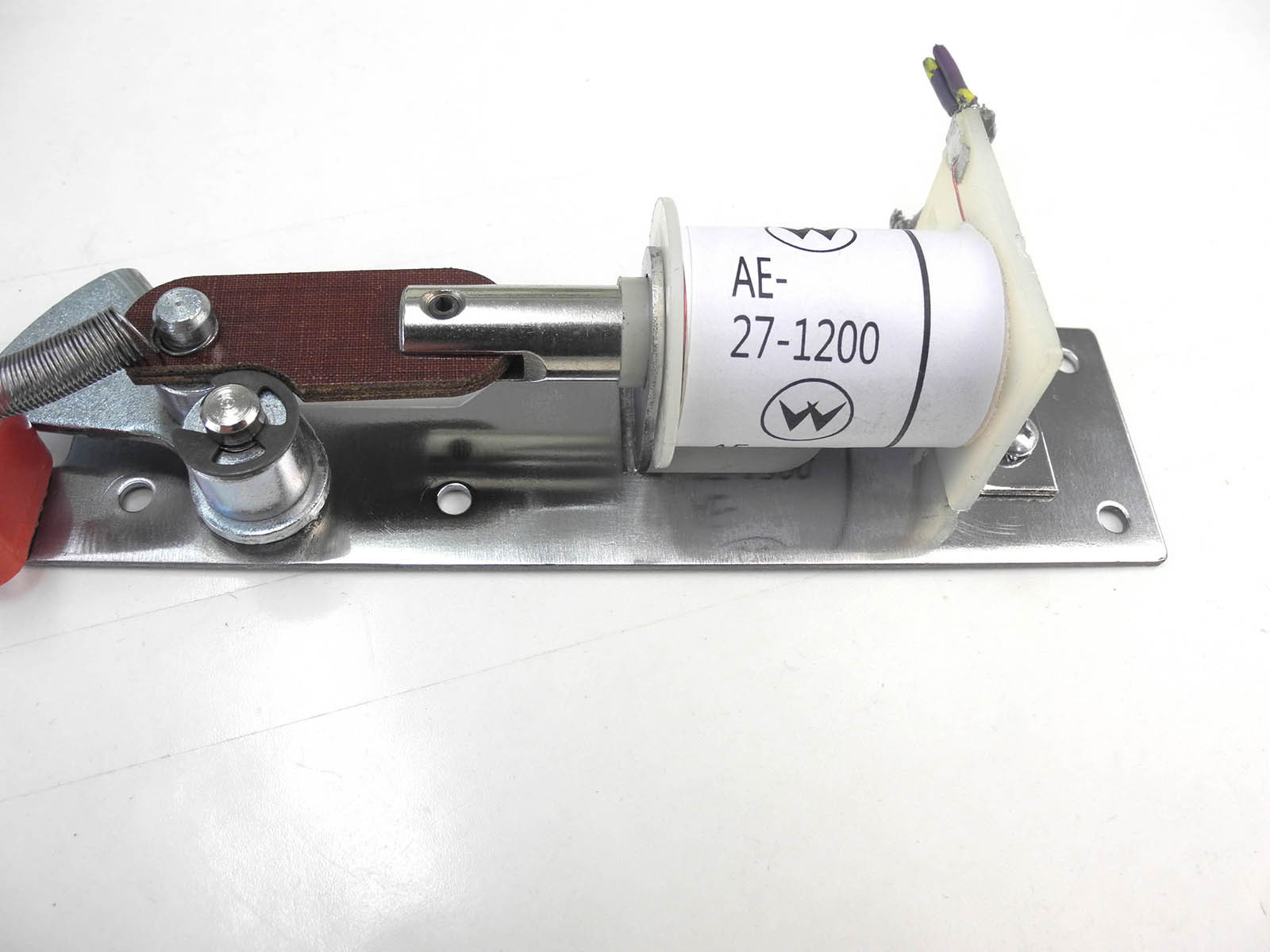

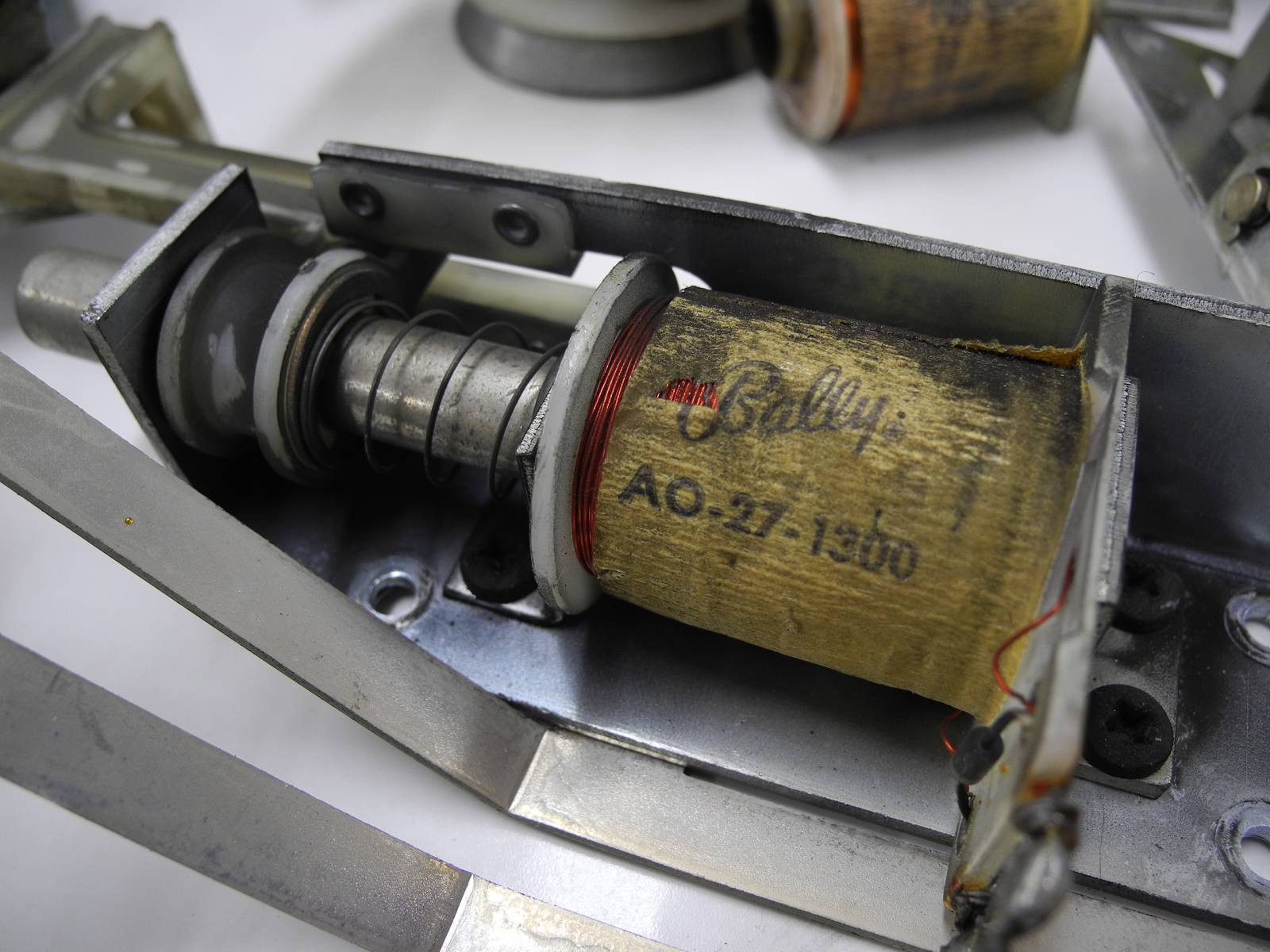

Assemblies

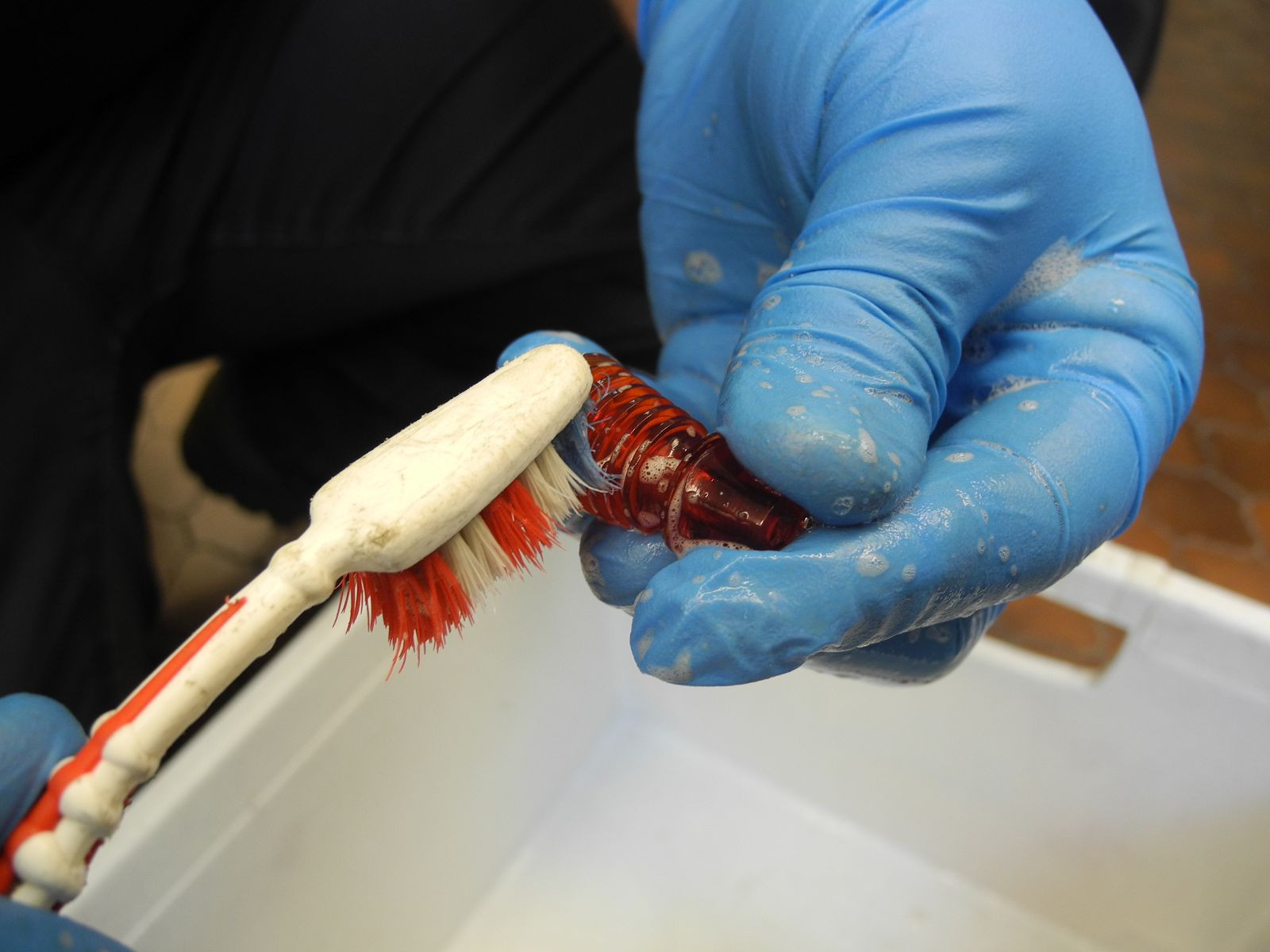

Die Assemblies werden zerlegt und gereinigt. Kleinteile im Tumbler behandelt - der Rest geschliffen bzw. aufpoliert - entweder maschinell oder von Hand

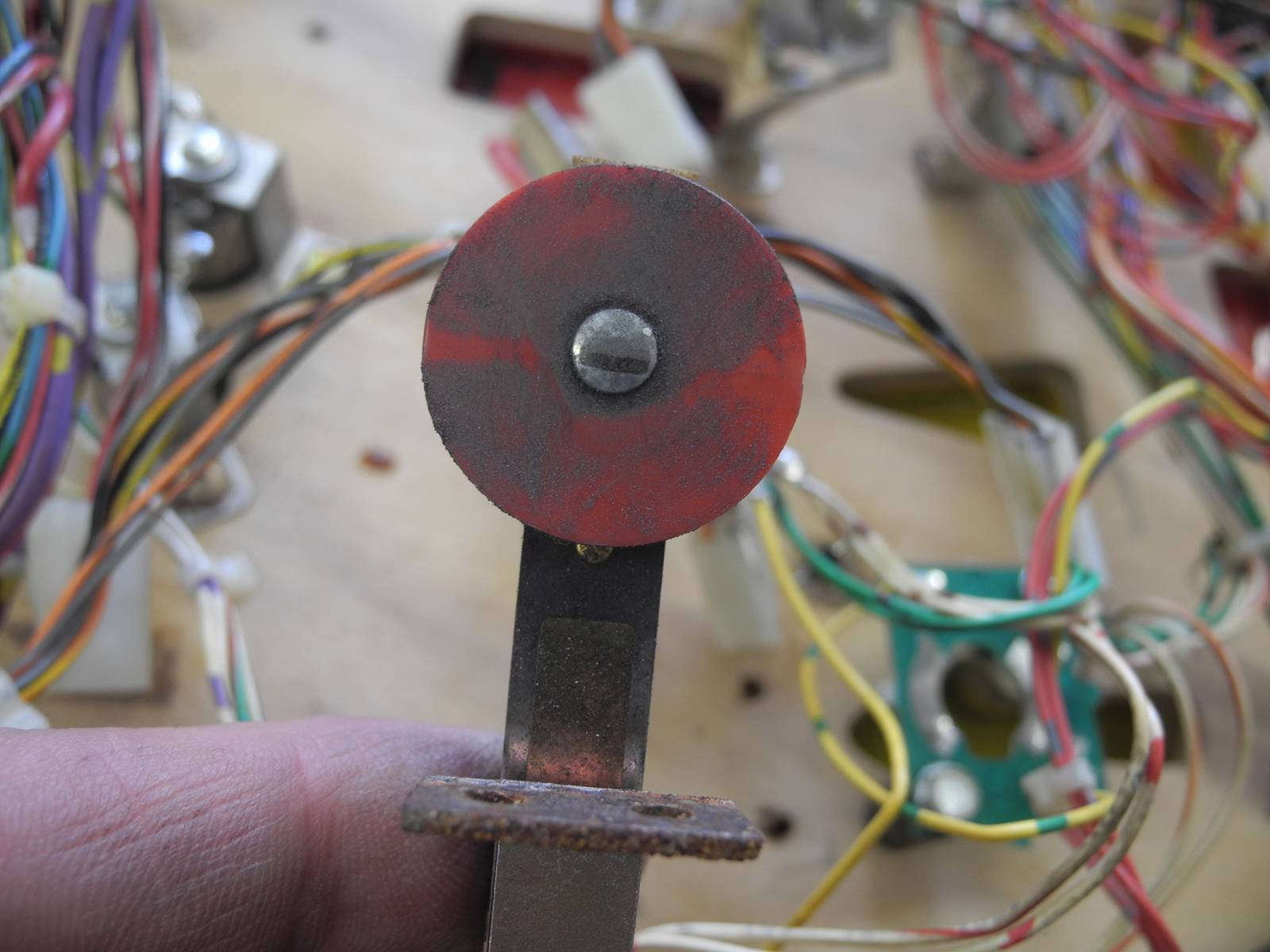

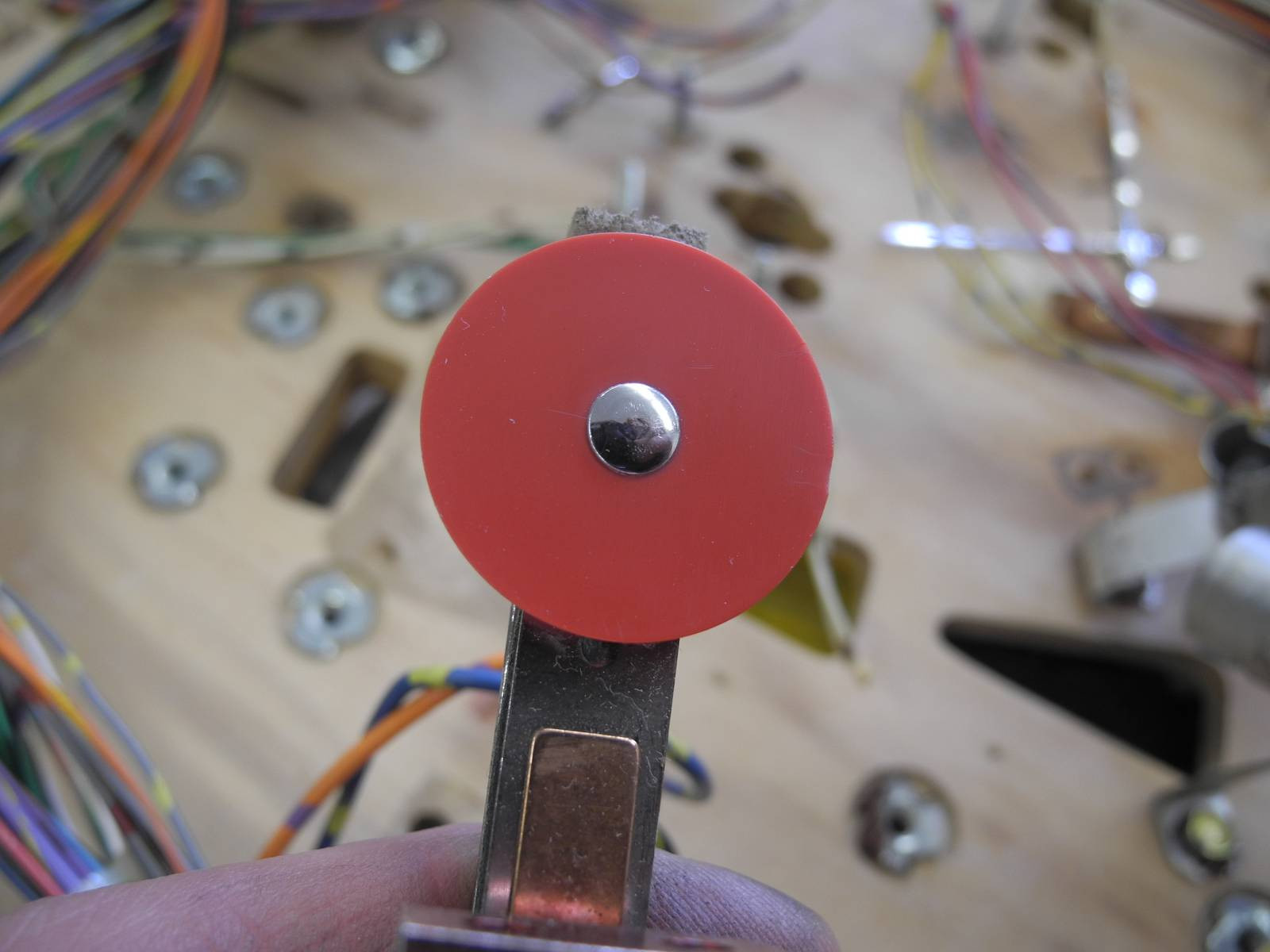

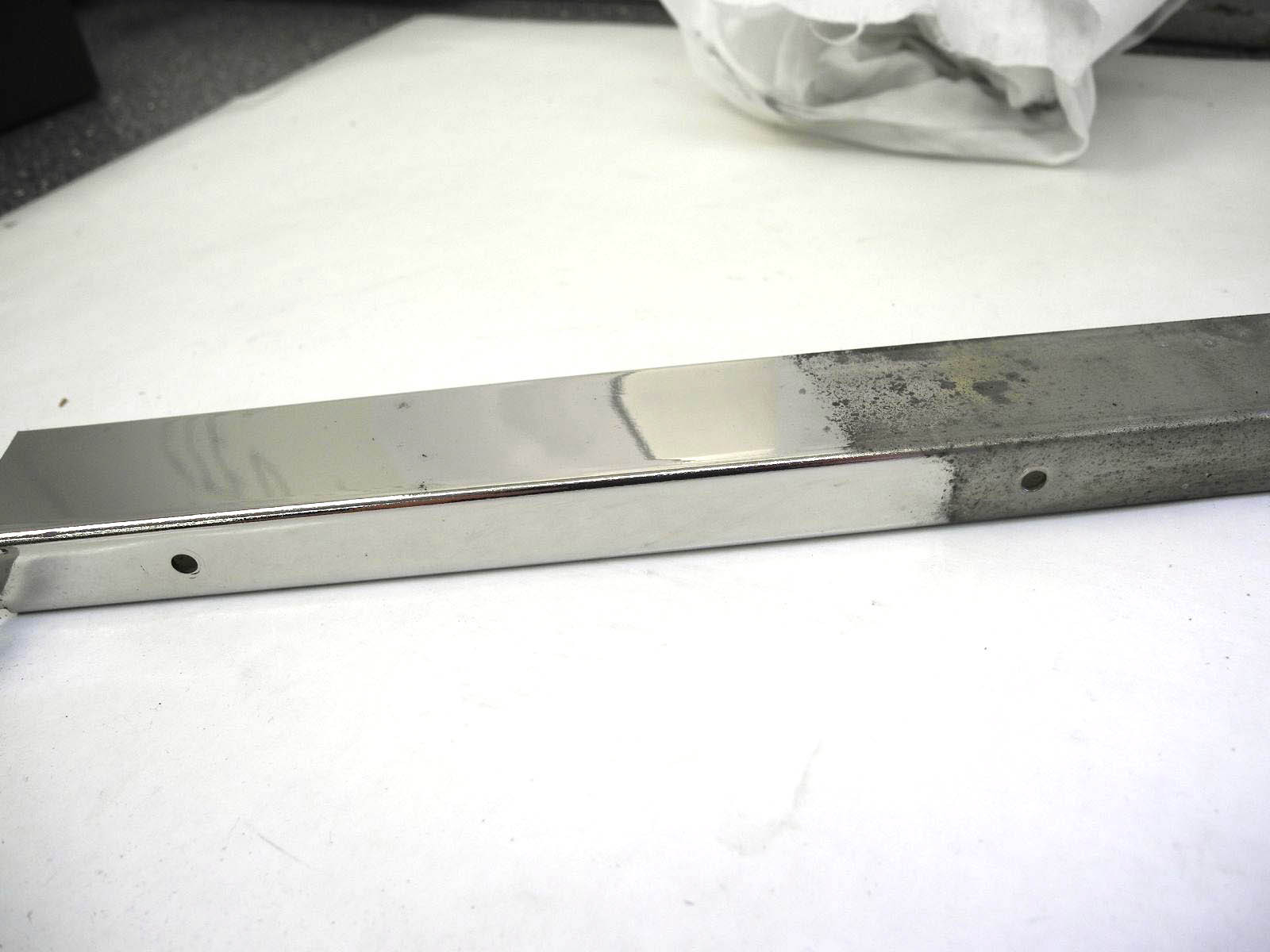

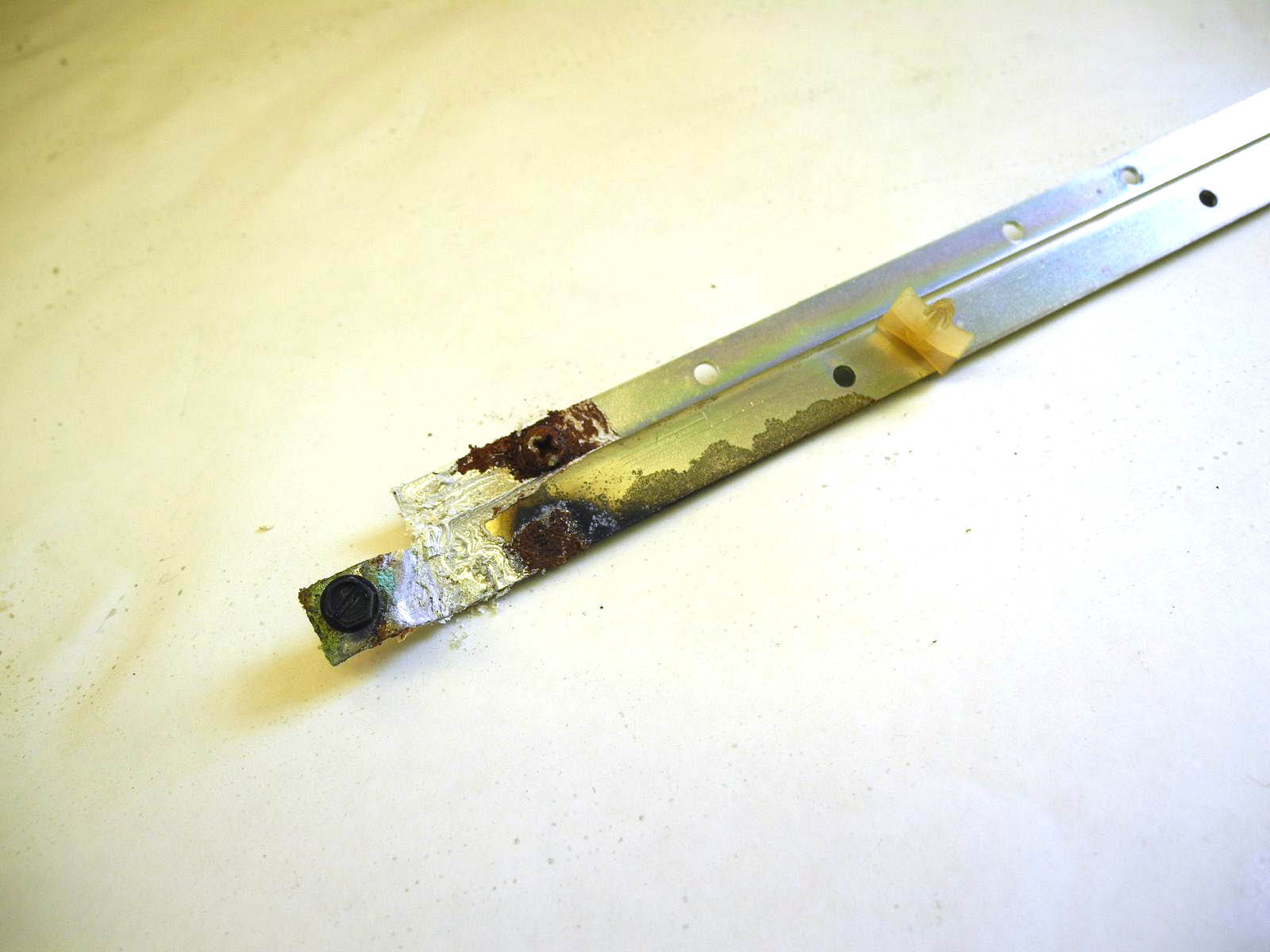

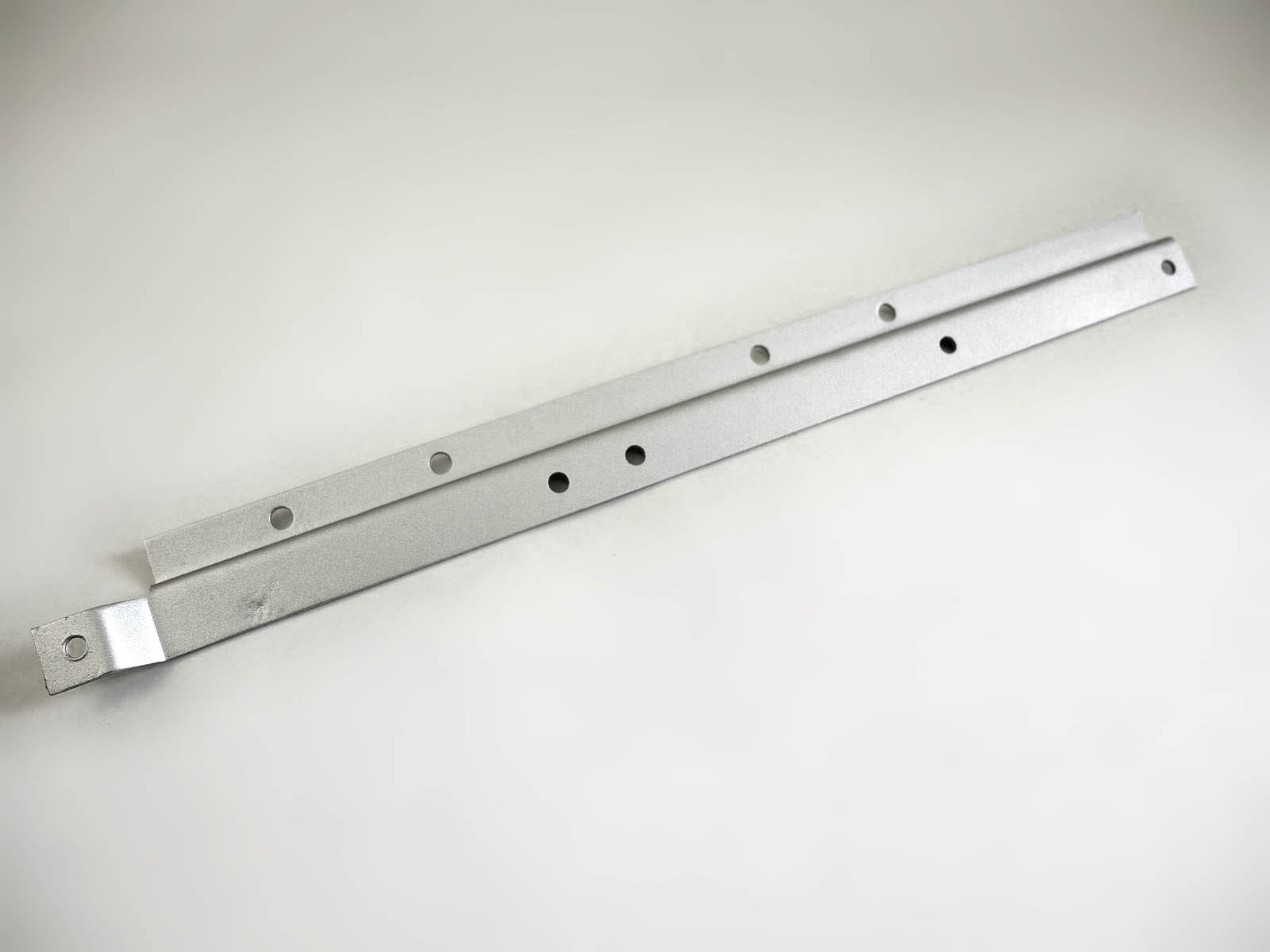

Sonstige Metallteile

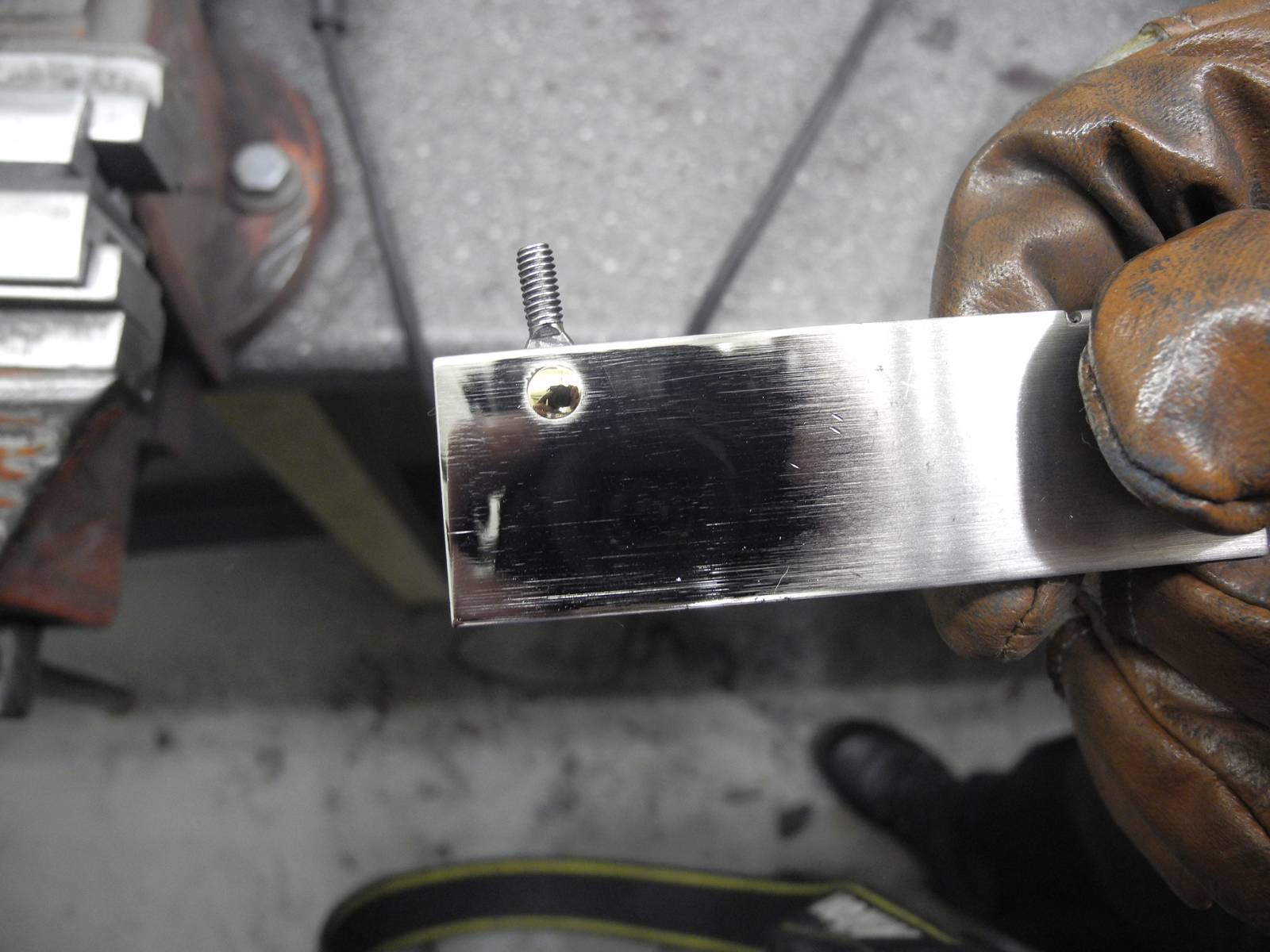

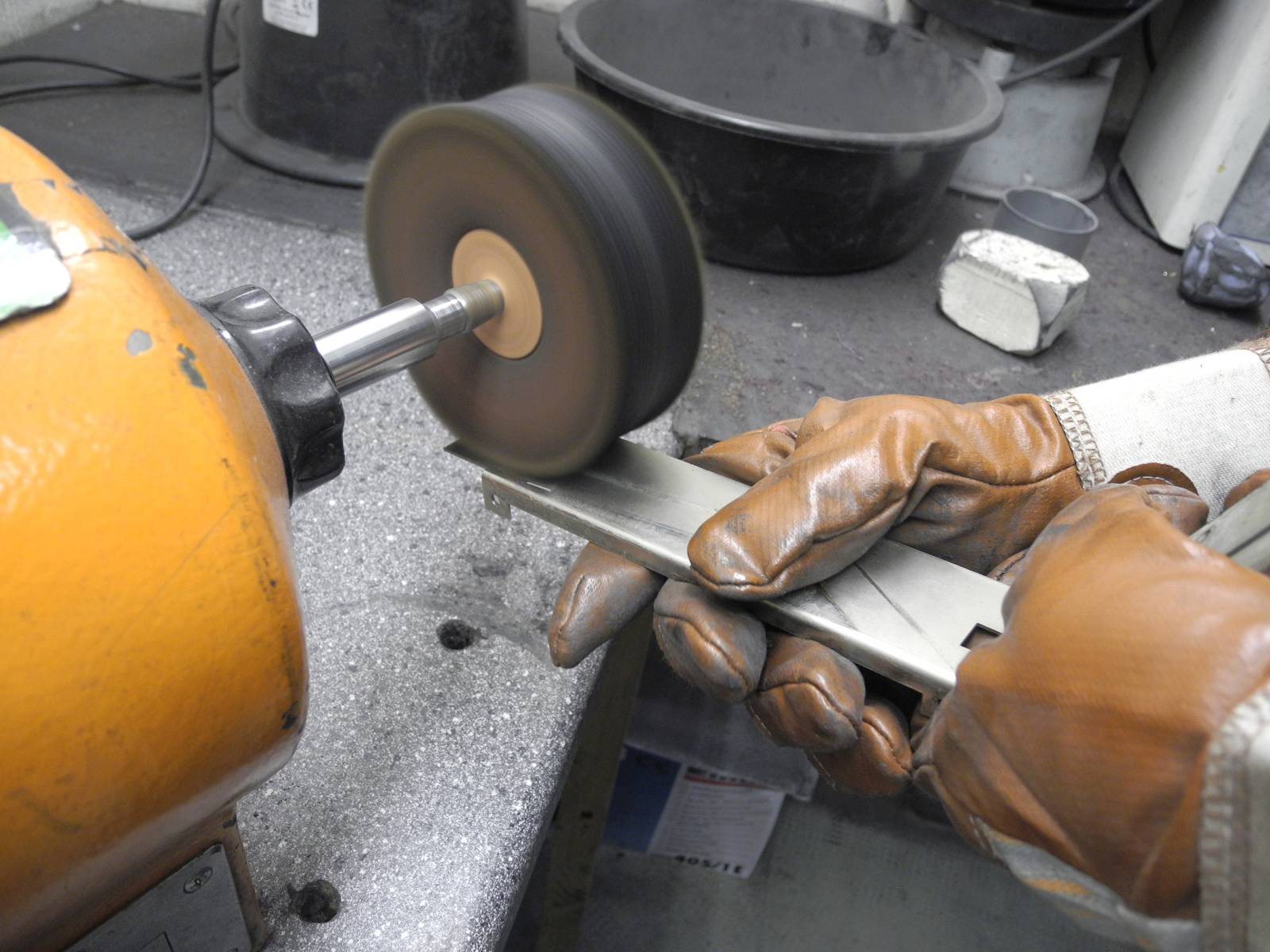

Alle sonstigen Metallteile werden entweder geschliffen, maschinell poliert oder aber bei schwer zugänglichen Teilen von Hand mittels Poliermittel aufpoliert

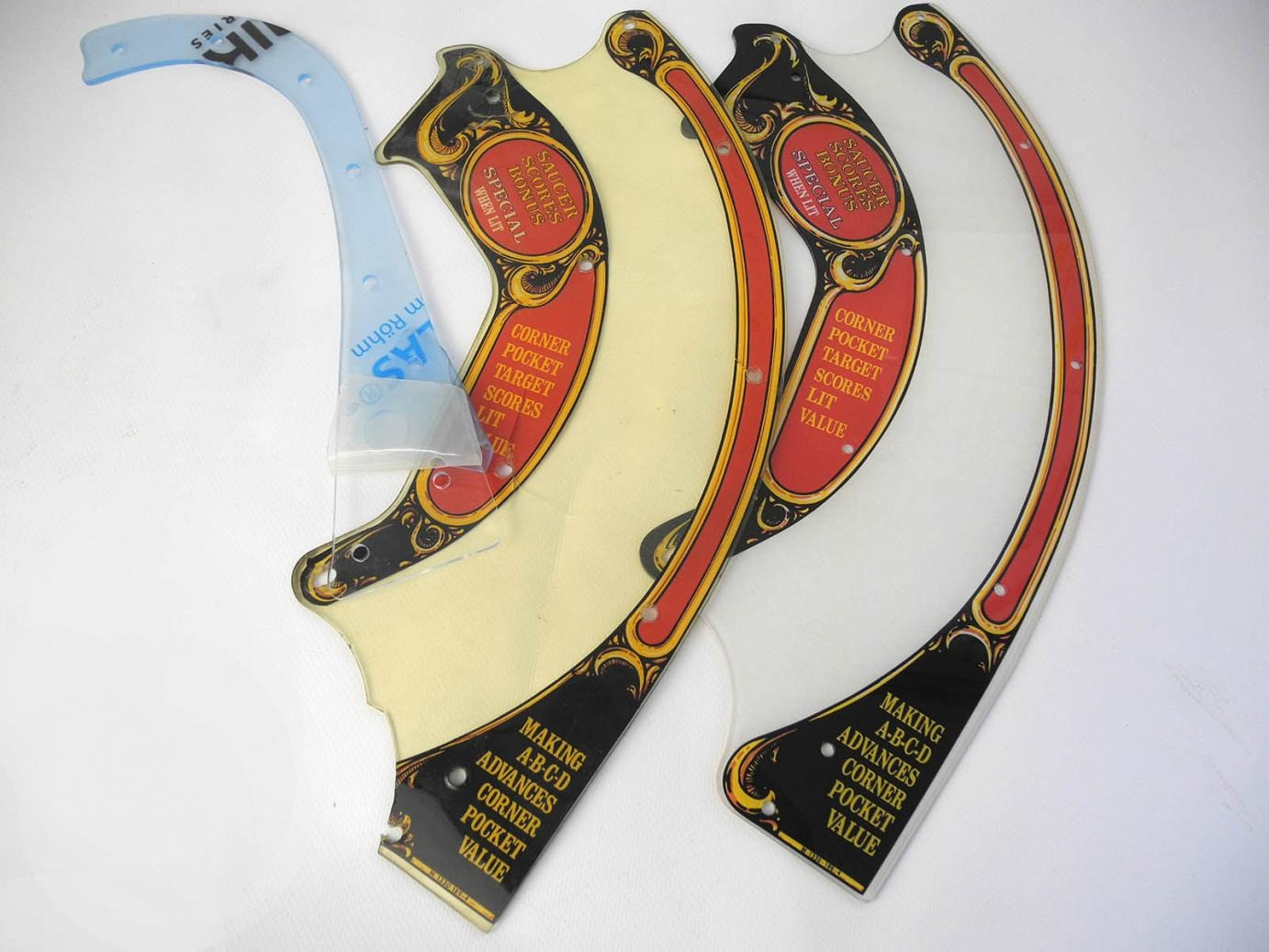

Spielfeldplastiks / Plastikrepros
Plastikrepros und klare Plastiks aus VivakDie eigentlichen Spielfeldplastiks werden aufpoliert mittels Poliermitteln und Poliermaschine bzw. Flammenpoliert und können so in einen sehr guten Zustand versetzt werden. Natürlich kann das "Vergilben" der Plastiks durch Materialermüdung nicht korrigiert werden. Viele Plastiks sind auf dem Markt als Neuteile verfügbar bzw. es können hochwertige Plastikrepros produziert werden bei nicht mehr erhältlichen Teilen. Die transparenten Plastiks werden meist gleich ersetzt durch neue Plastiks, Laser geschnitten aus hochwertigem VIVAK Material, welches extrem flexibel und dadurch fast unzerstörbar ist.

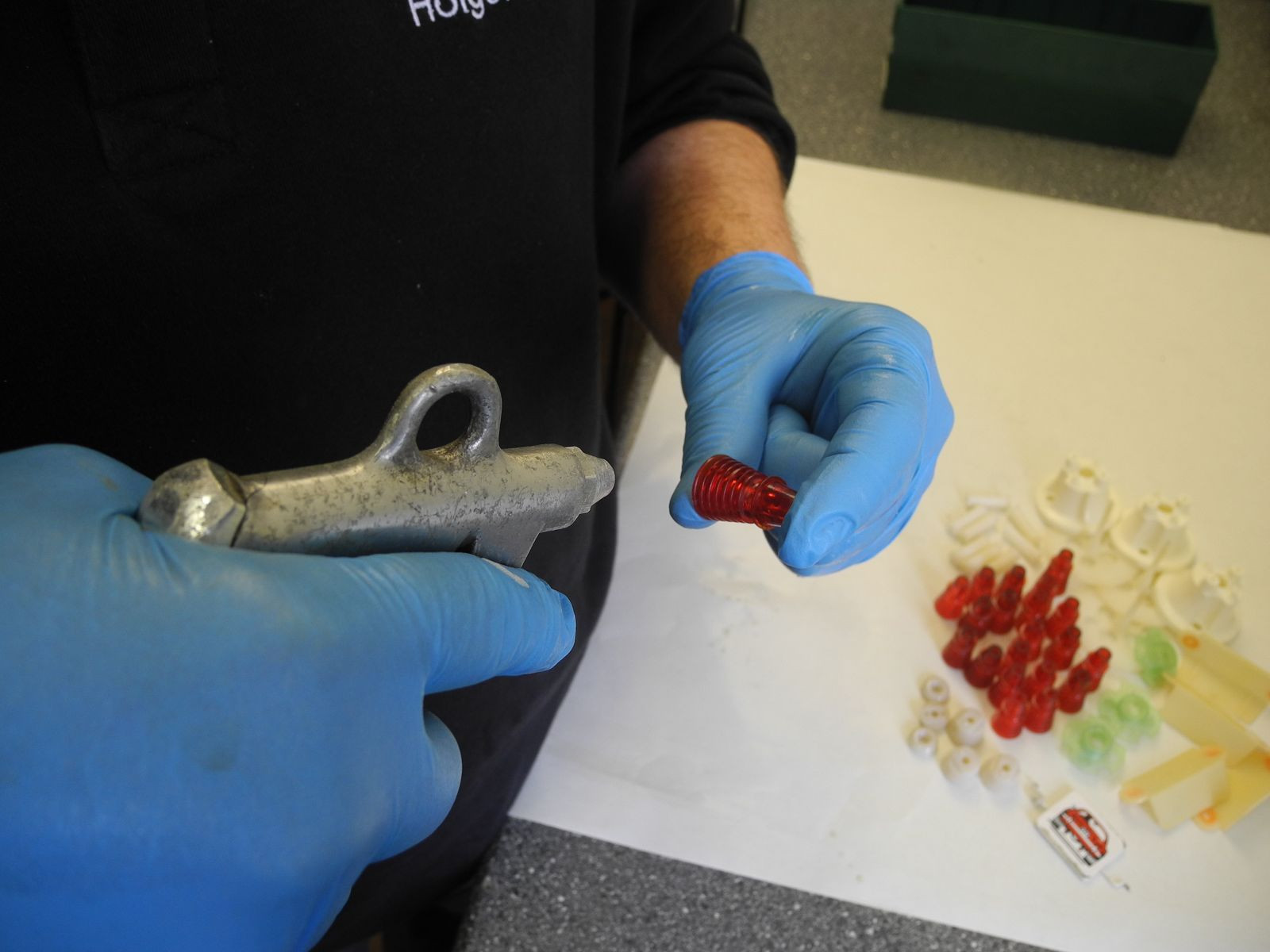

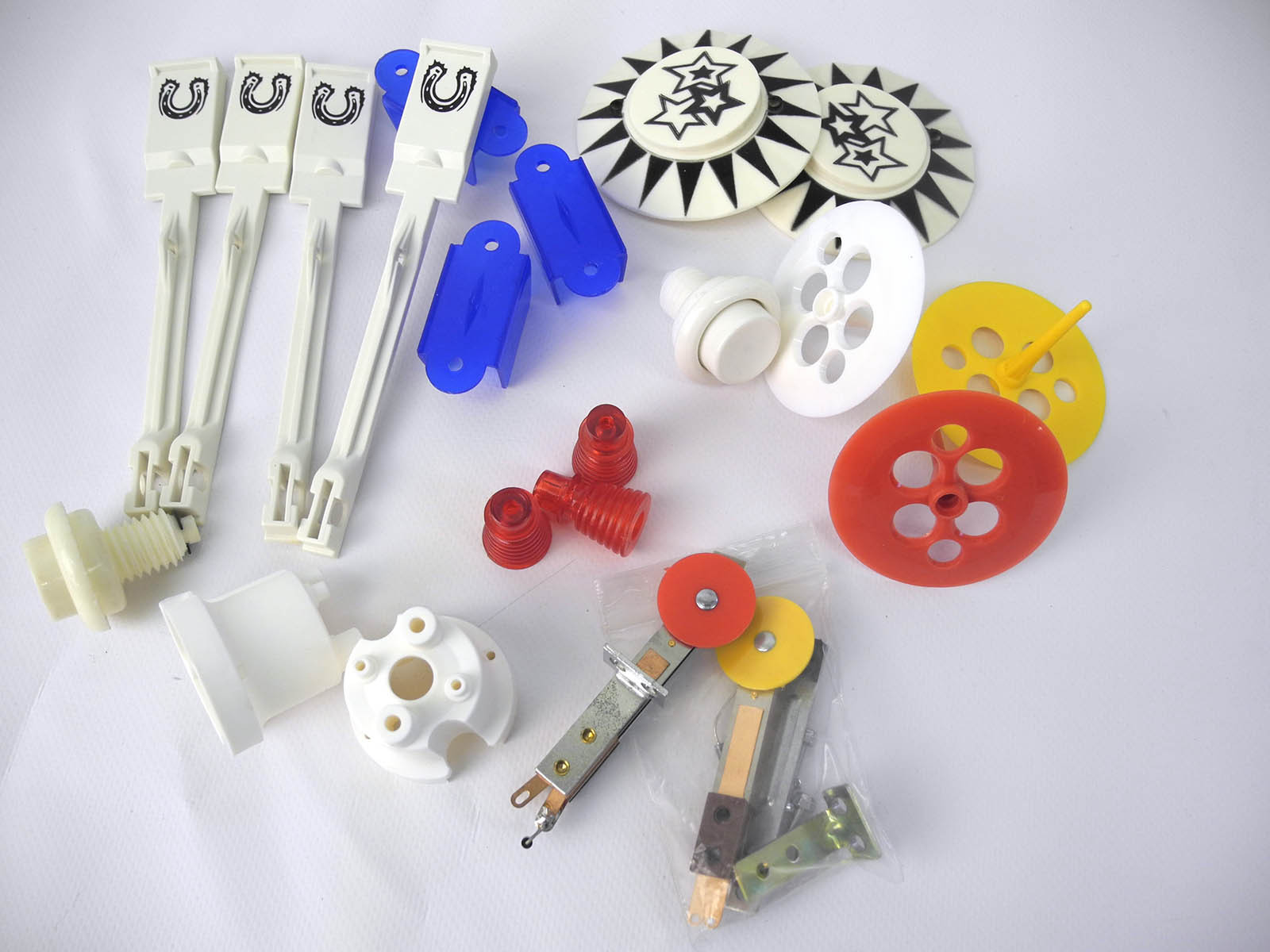

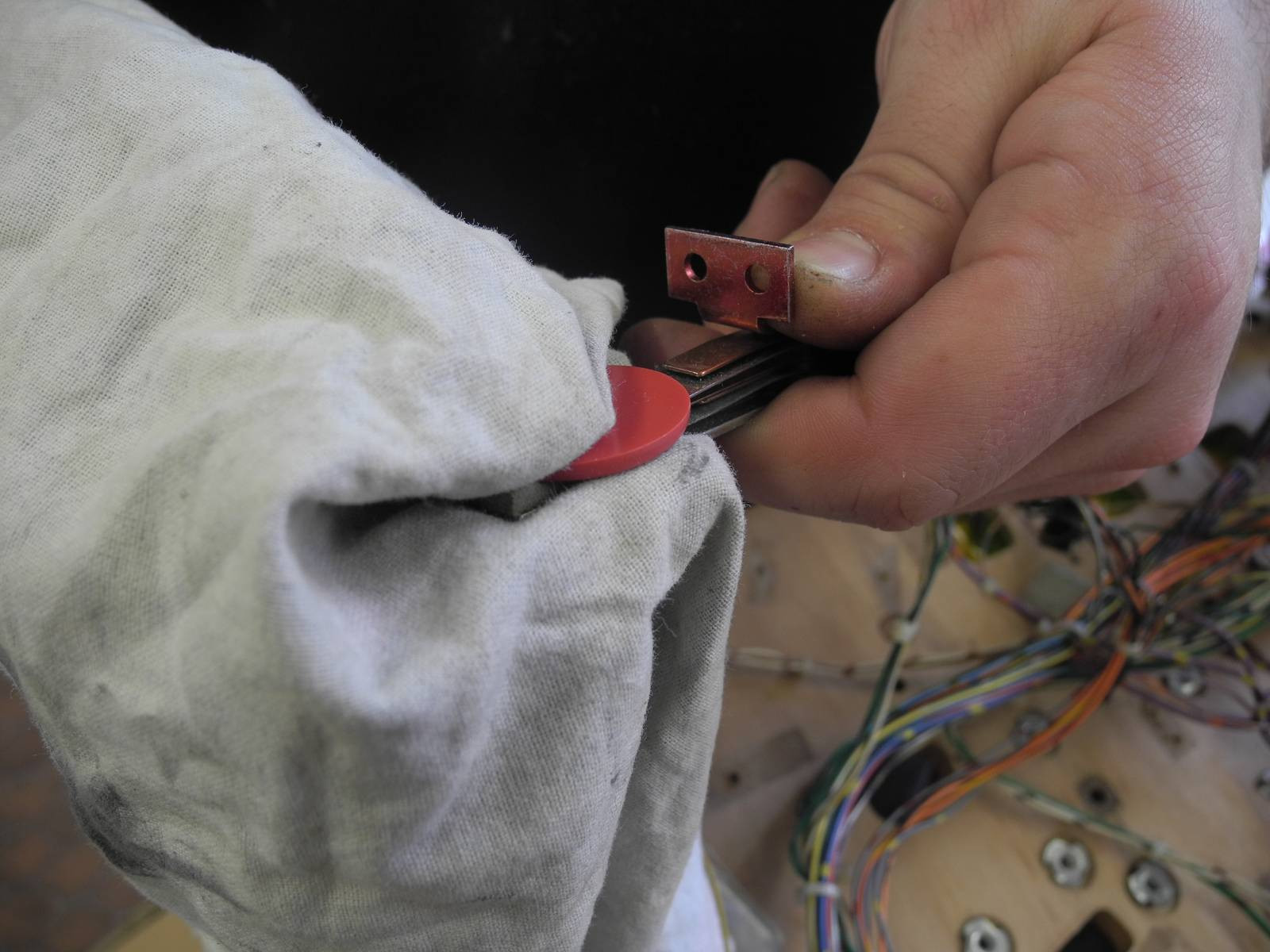

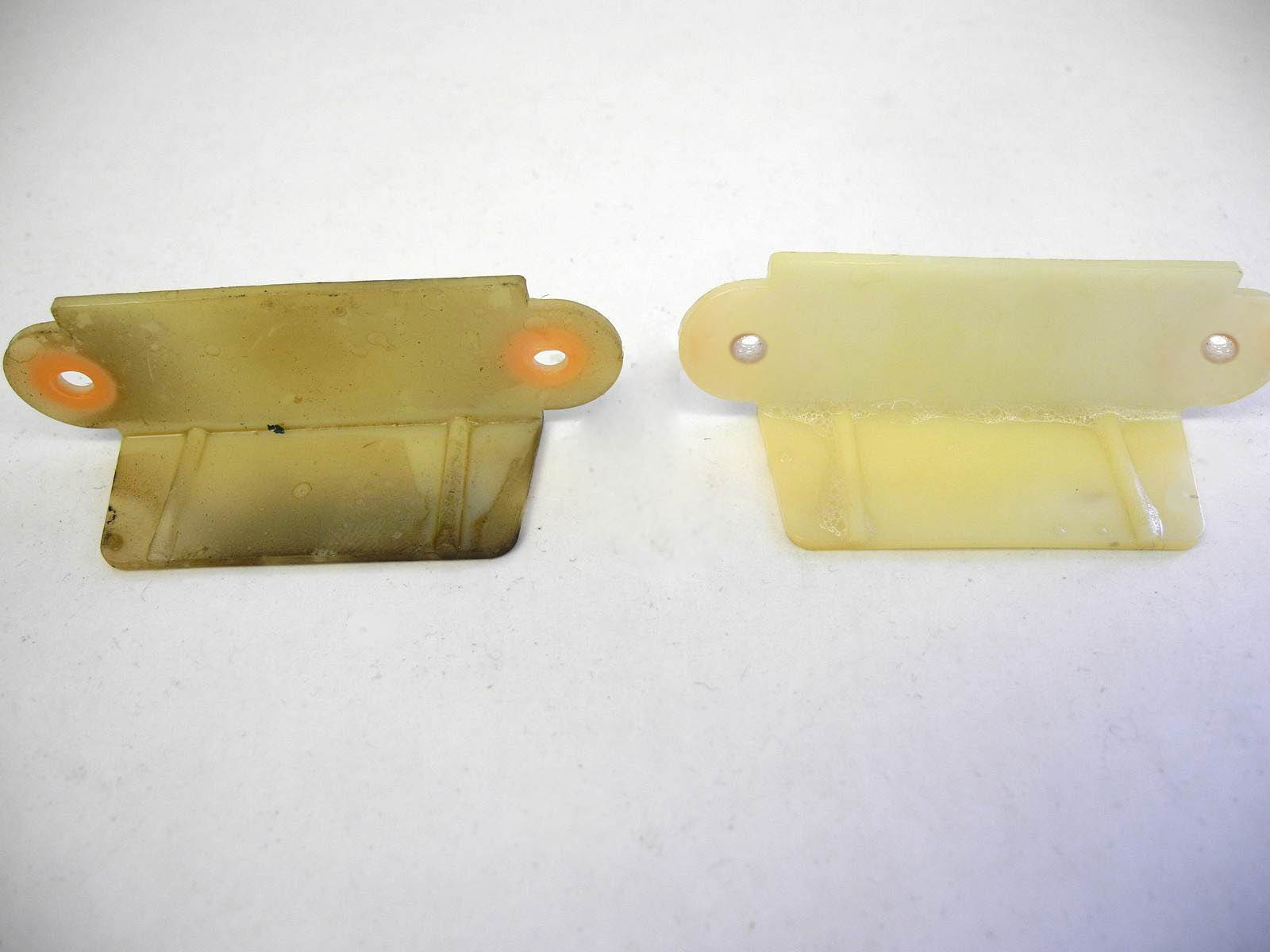

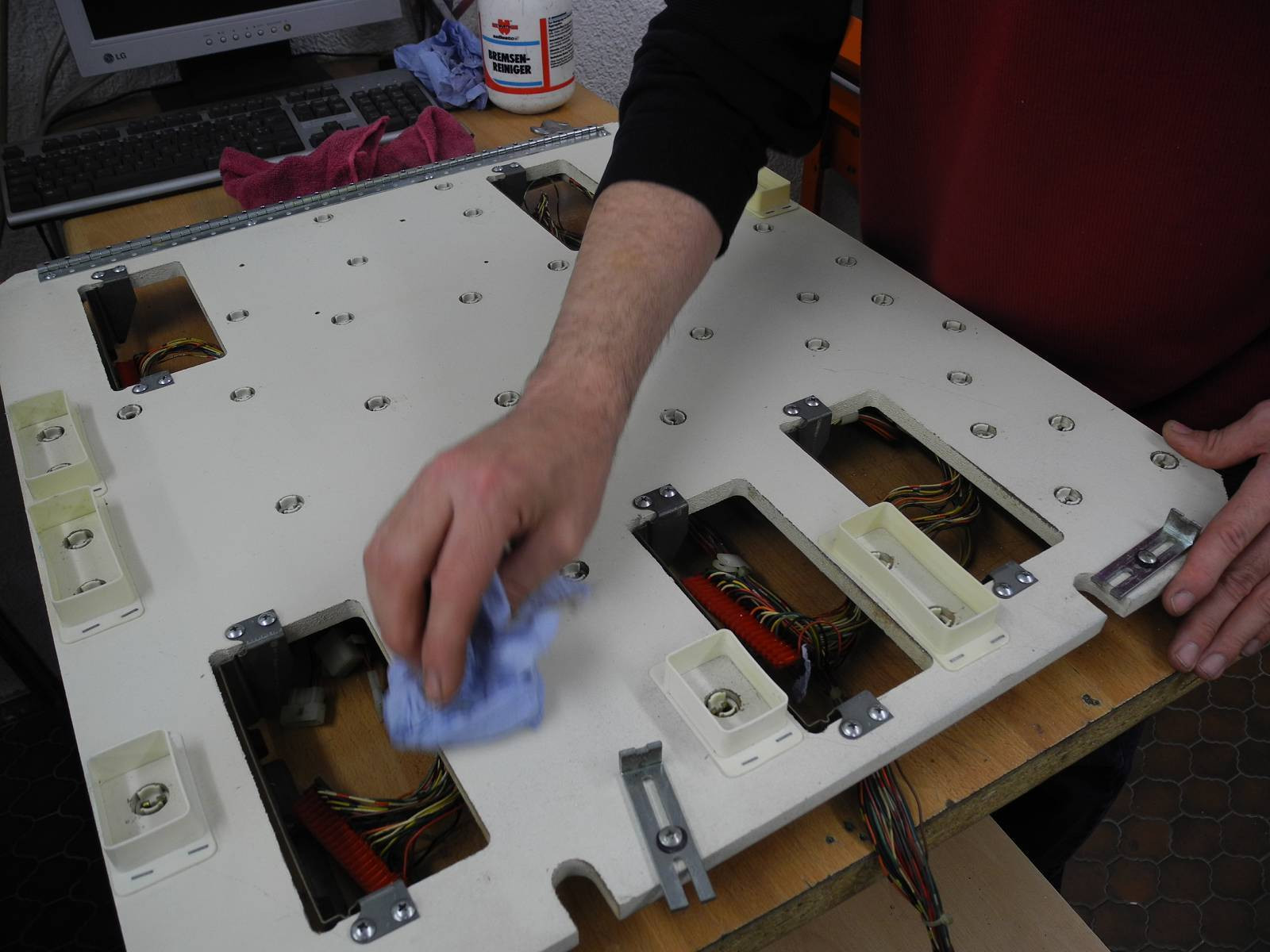

Spielfeldbestandteile
Die Ersatzteilversorgung bei Geräten dieses Alters ist sehr gut - fast alle gängigen Teile sind auf dem Markt als Neuteile erhältlich. Natürlich können auch die Originalteile aufgearbeitet und in einen sehr guten Zustand versetzt werden.

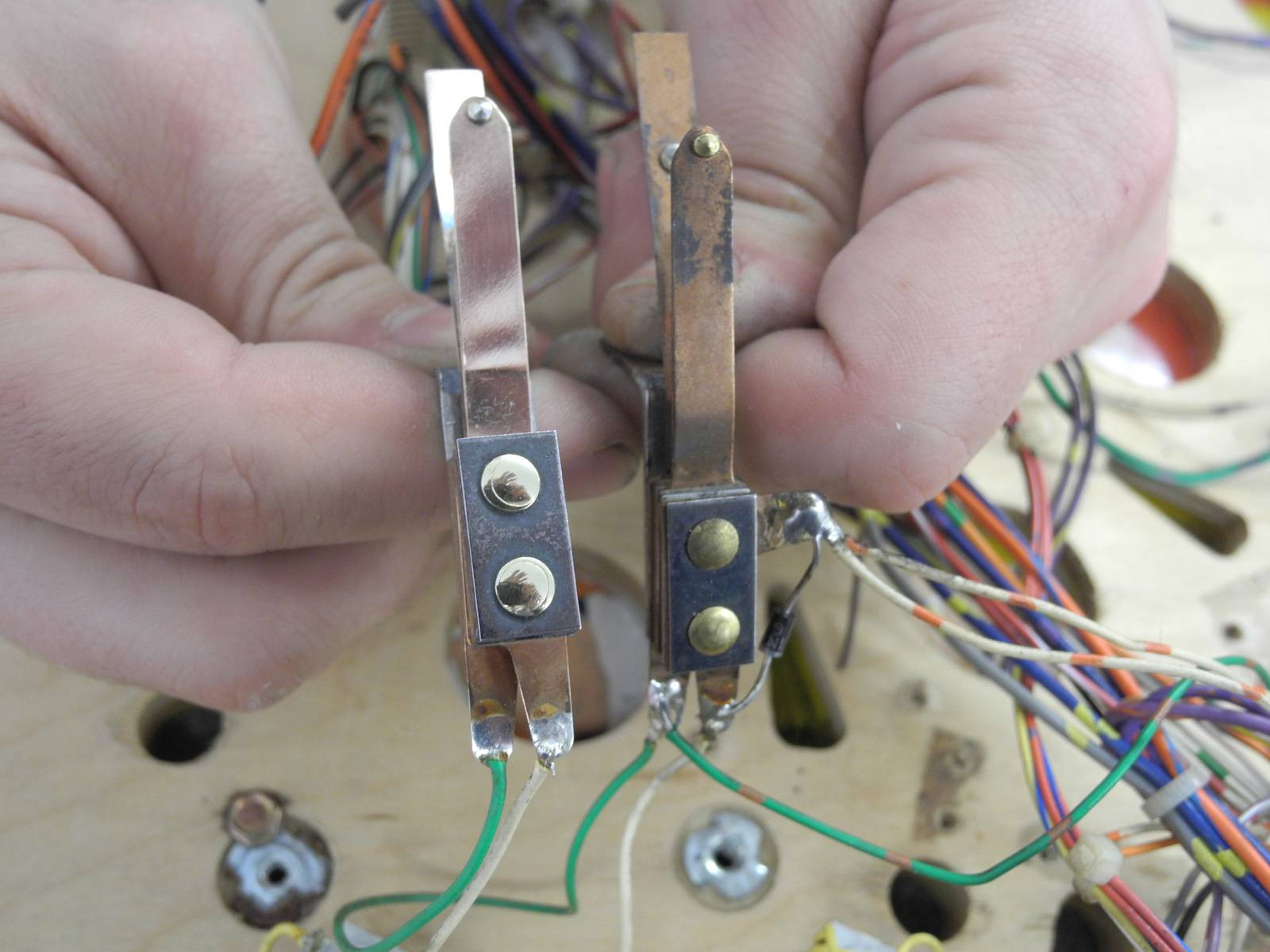

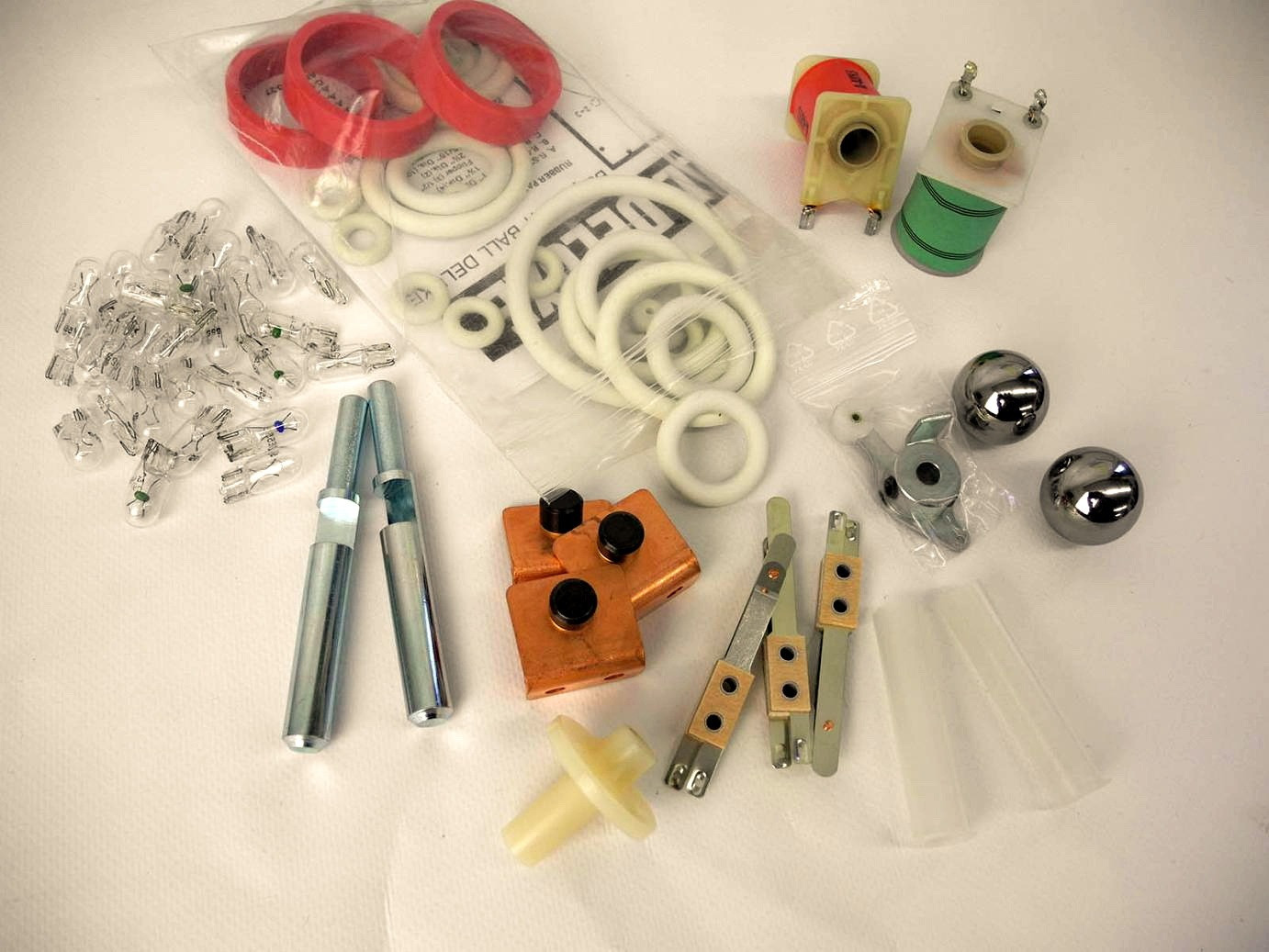

Neue Verschleissteile
Alle Verschleißteile des Flippers empfehlen wir gleich durch Neuteile zu ersetzen, da diese verantwortlich sind für den späteren Spielspass. Kräftige Flipperfinger, Popbumper und Slingshots, zackig fallende Droptargets etc. vermitteln schlicht das Gefühl einen neuen Flipper zu spielen. Daher sollte man diese gleich ersetzen wenn eh schon alles demontiert ist.
Kabelstränge
Die Kabelstränge werden maschinell gewaschen und sehen danach wie neu aus.

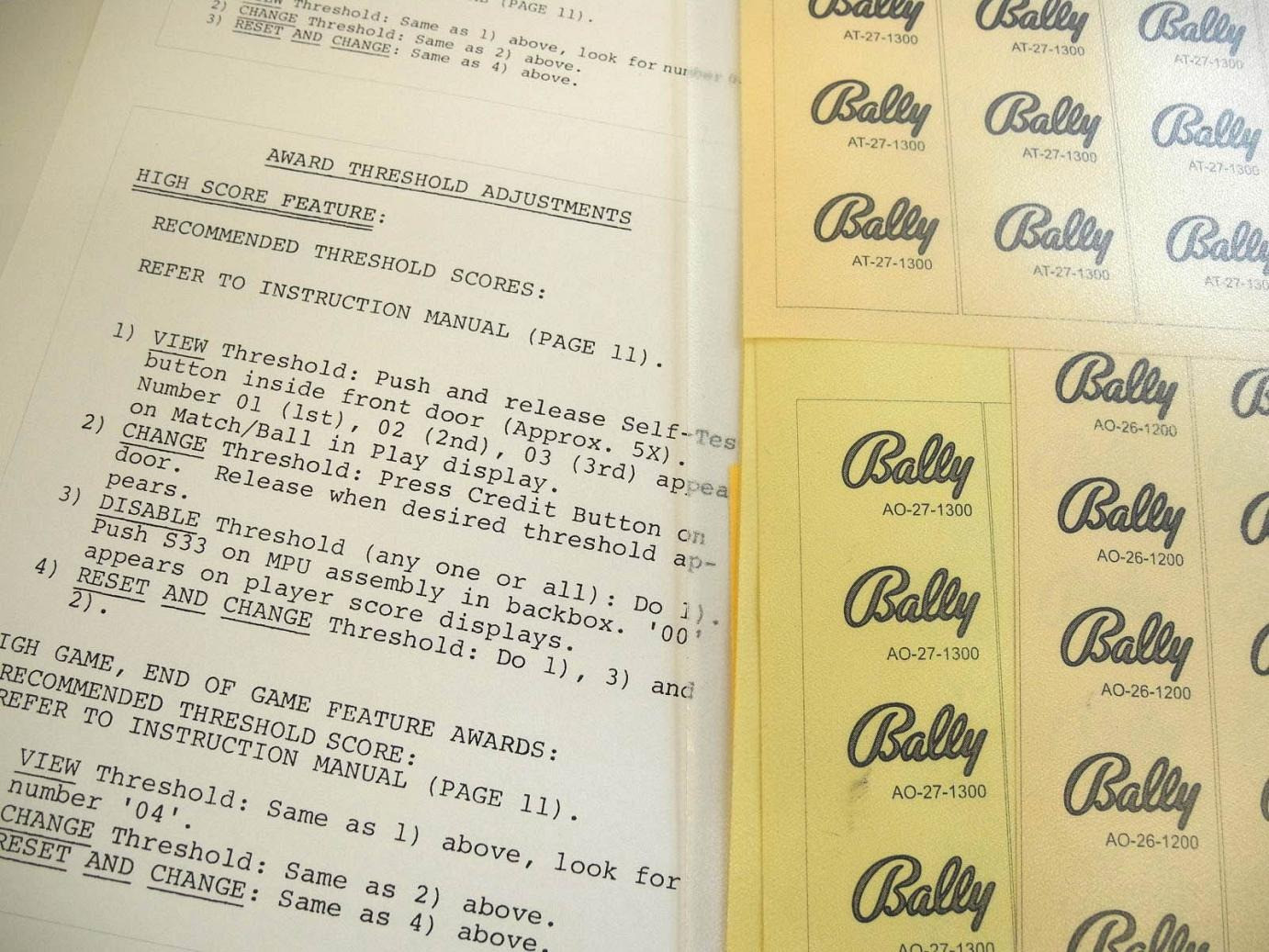

Erneuern der Spulenpapiere und Serviceaufkleber
Neue Spulenpapiere und Serviceaufkleber im und ausserhalb des Cabinets sorgen für ein sauberes Gesamtbild und sind eine unheimliche optische Aufwertung des Flippers.
Technische Restauration bzw. Reparatur

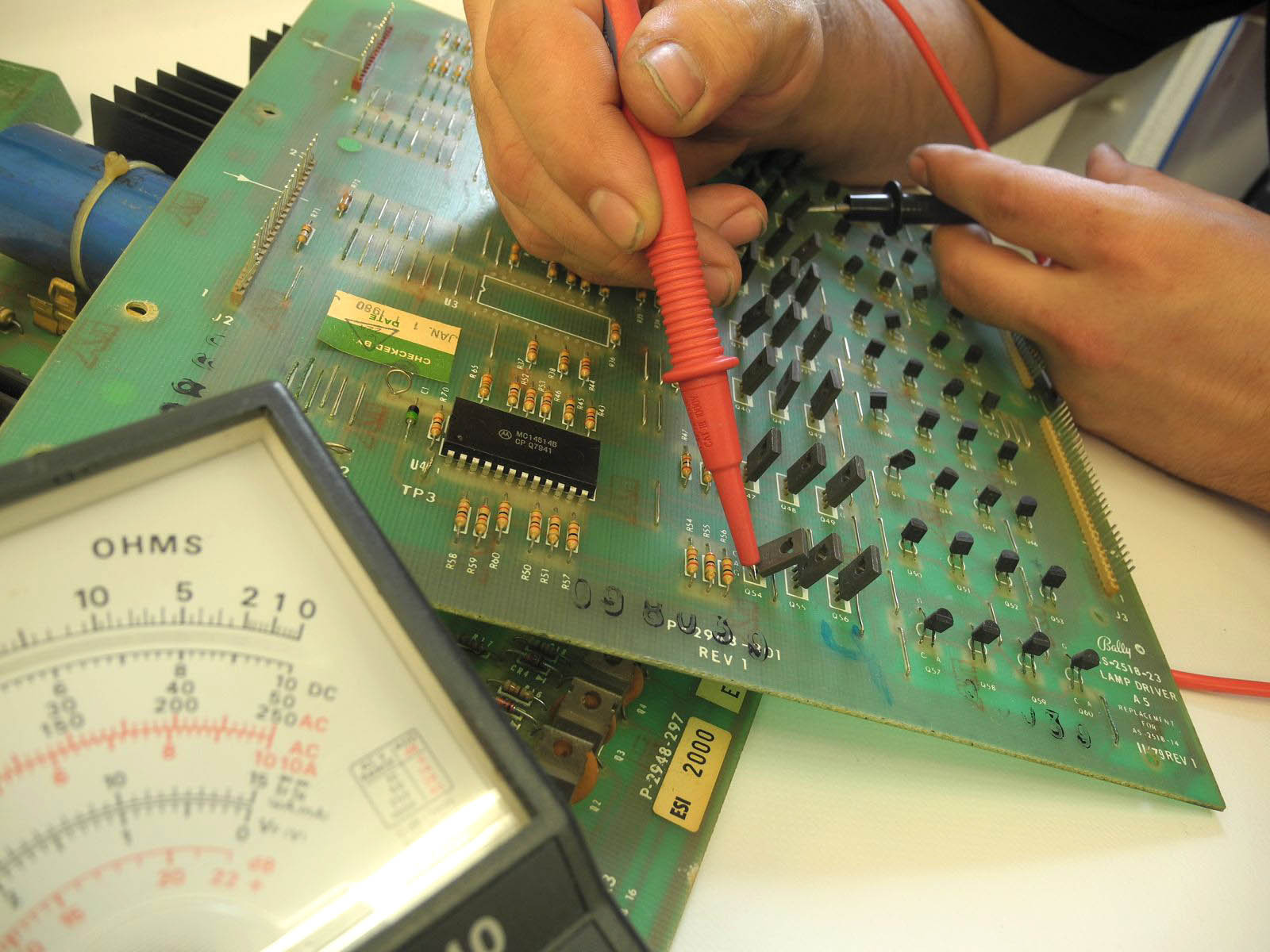

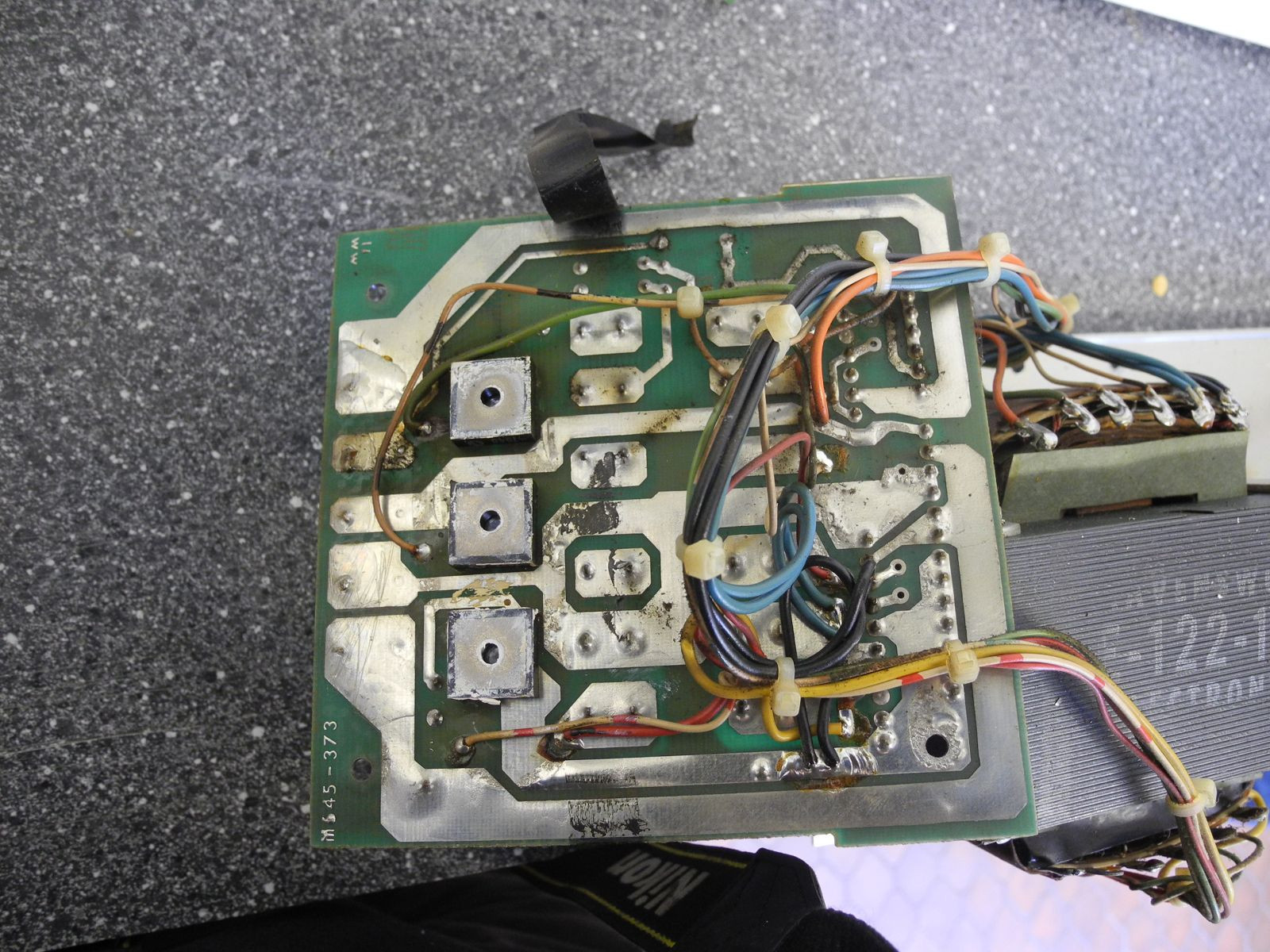

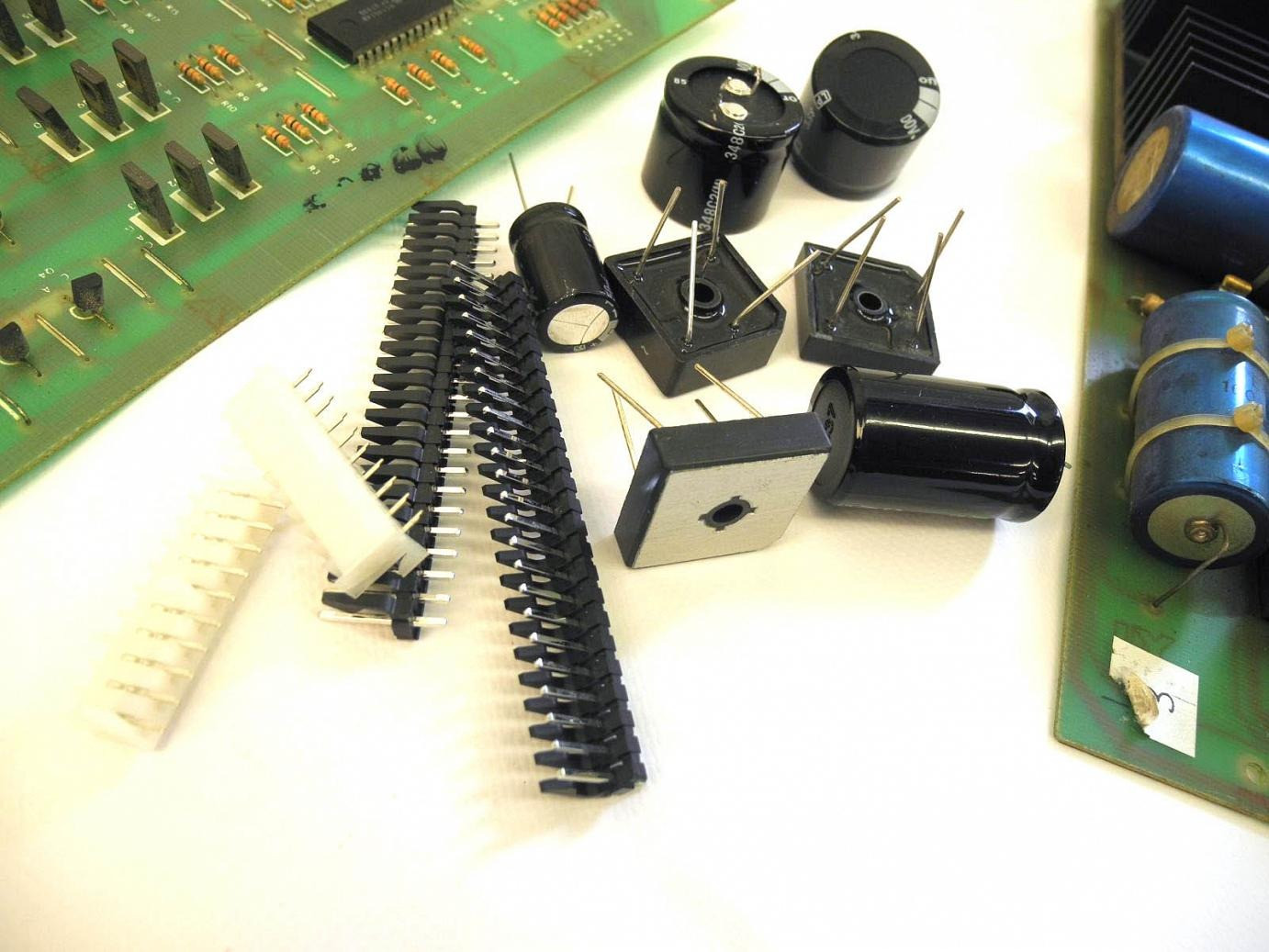

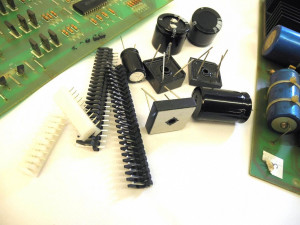

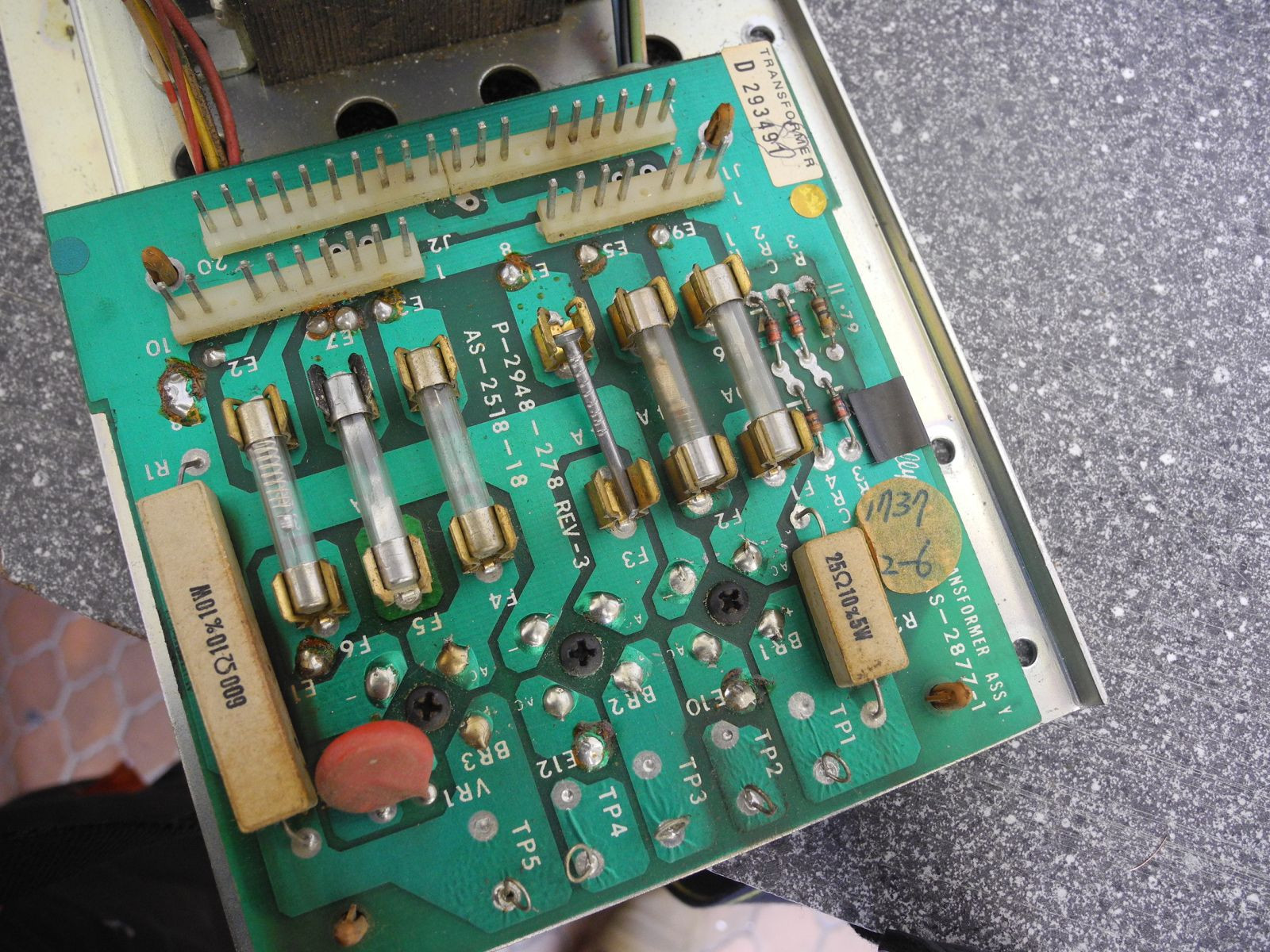

Platinenservice /Bestückung mit neuen Komponenten
Ein Serviceprogramm für Platinen ist im Angebotspreis unserer Restaurationen bereits enthalten. D.h. sollten die Platinen im üblichen Zustand sein und noch alle funktionieren, wechseln wir vorsorglich diverse Bauteile aus von denen wir wissen, dass sie früher oder später ausfallen werden. Ebenso kontrollieren wir alle Lötstellen auf kalte Lötstellen bzw. löten vorsorglich alle Stiftleisten nach und Überprüfen die Platinenstecker. Wir bitten um Verständnis dass wir keine völlig maroden Platinen innerhalb des Komplettpreises reparieren können, da dies mitunter Tage lang dauern kann. Dies klären wir mit unseren Kunden vor Ort bei Begutachtung der Platinen

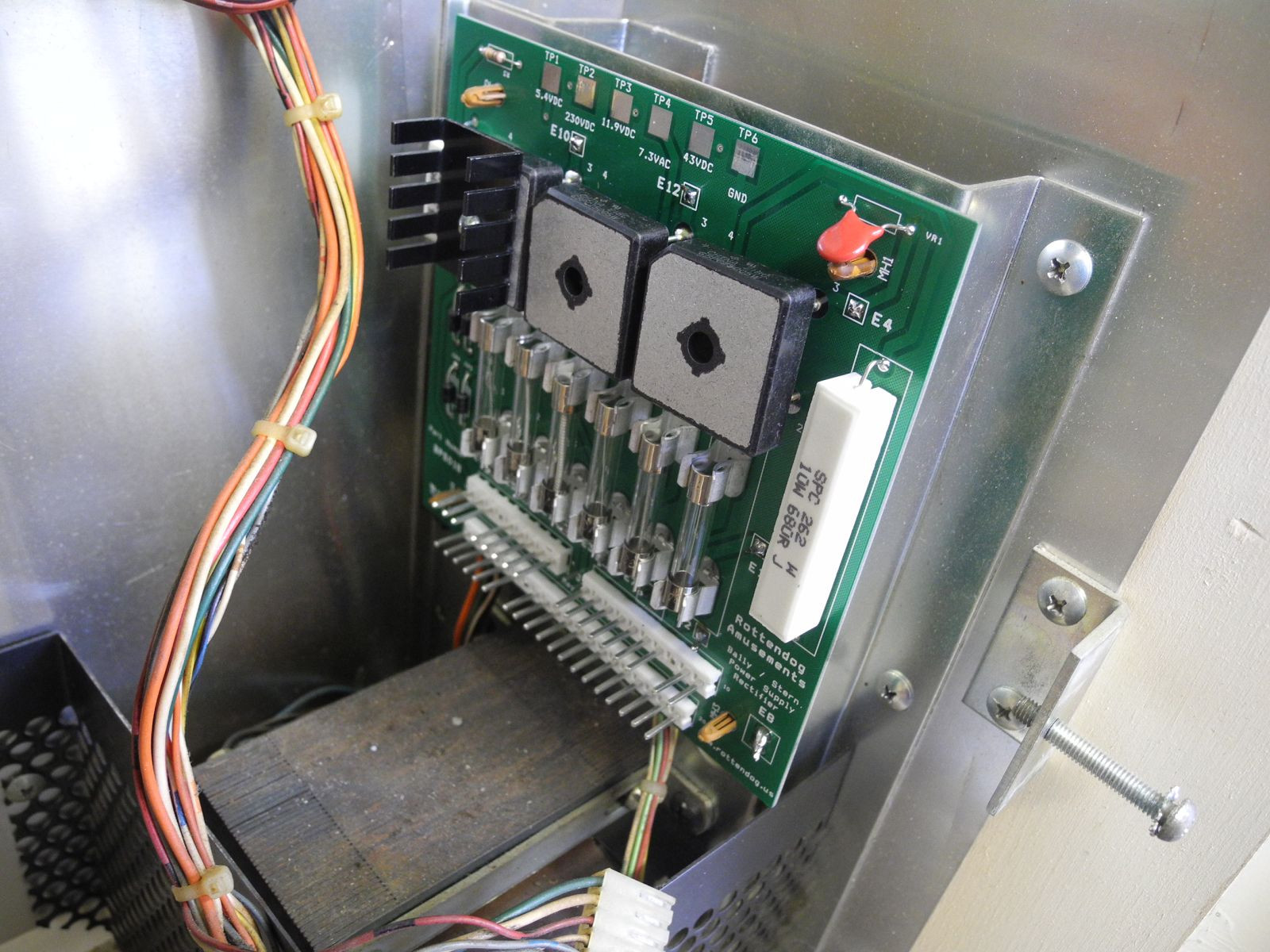

Platinenreparatur vs neue Platinen
Heutzutage gibt es hochwertige Platinenrepros für alle benötigten Platinen der Solid State Generation. Je nach Zustand der Platinen können wir diese Repros sehr empfehlen: bestückt mit neuen Bauteilen garantieren diese uneingeschränktes Spielvergnügen über viele Jahre hinweg. Natürlich können alle Originalplatinen auch repariert werden - jedoch kann man schlicht keine Funktionsgarantie geben über einen langen Zeitraum, da die darauf befindlichen Bauteile teilweise Jahrzehnte alt sind und man schlicht nicht sagen kann ob und wann diese ausfallen werden. Eine Platinenreparatur wird immer gesondert angeboten und richtet sich nach dem Grundzustand der Platinen.
Neue Platinenstecker
Ein Hauptgrund vieler Fehlfunktionen sind die Steckverbindungen. Durch Alterungsprozesse, Hitzeeinwirkung bzw. Umwelteinflüsse können die Stifte in den Steckern bzw. die Stiftleisten auf den Platinen korrodieren. Somit ist keine saubere Verbindung mehr gegeben und es kommt zu Fehlfunktionen. Wir empfehlen hier die als Schwachstellen bekannte Stecker vorsorglich zu erneuern.

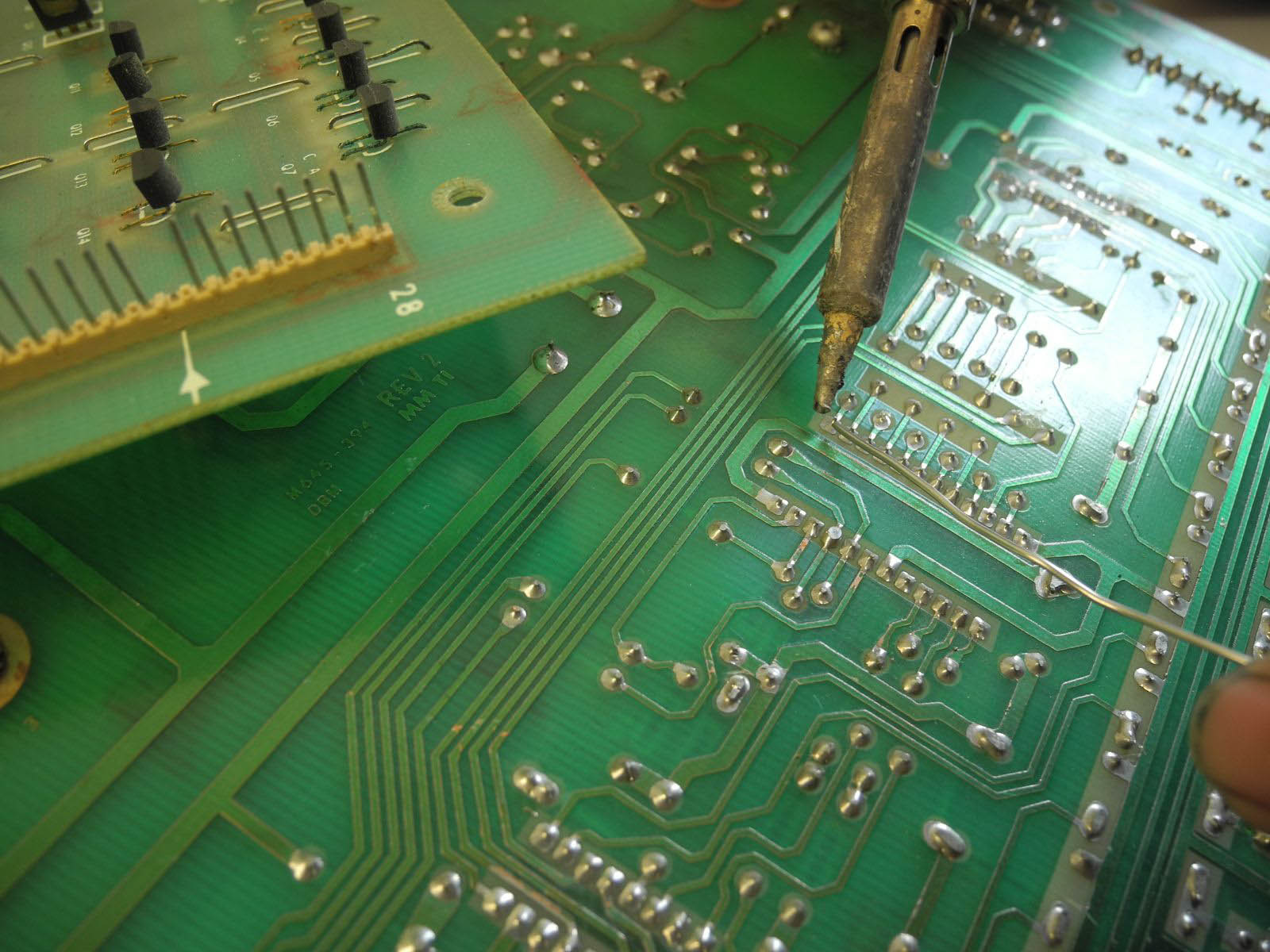

Stiftleisten nachlöten
Bei dieser Generation sollte man alle Stiftleisten der Platinen und Displays vorsorglich nachlöten. Kaum sichtbare "kalte Lötstellen" sind hier für häufige Fehlerquellen, die man am Besten von vorneherein ausschließt.

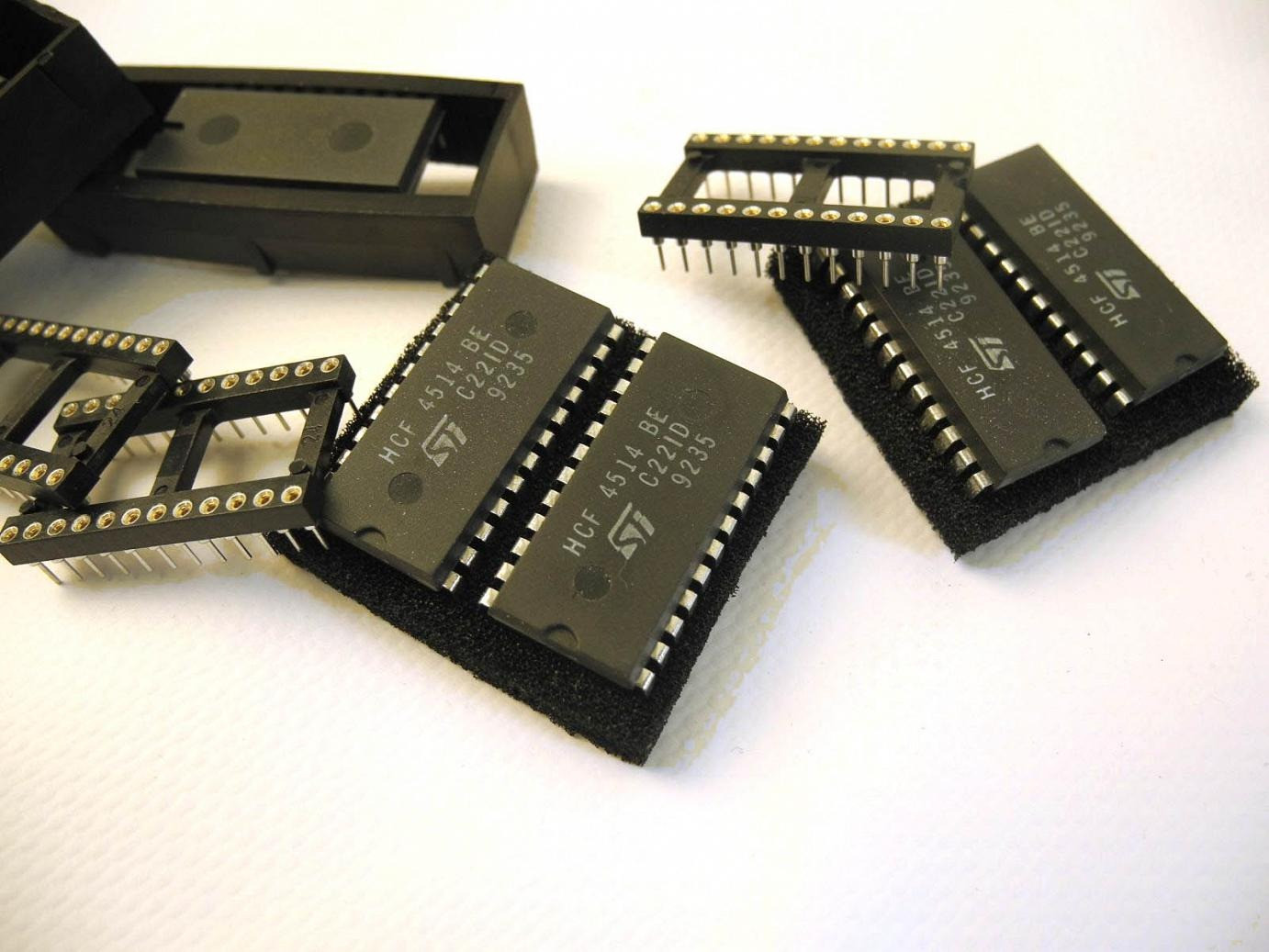

Neuste Software / IC Brennservice
Es wird kontrolliert ob die letzte Version der werkseitigen Software installiert ist. Bei Bedarf werden die IC's neu gebrannt bzw. auch defekte IC's ausgetauscht - dabei werden diese direkt gesockelt, damit diese künftig leichter zugänglich sind.
Auslagern des Batteriehalters
Der Batteriehalter wird seitlich ans Cabinet Innen ausgelagert um zu verhindern, dass Batterien über die Platinen auslaufen können. Wir empfehlen die Batterien 1x pro Jahr im laufenden Betrieb zu wechseln.

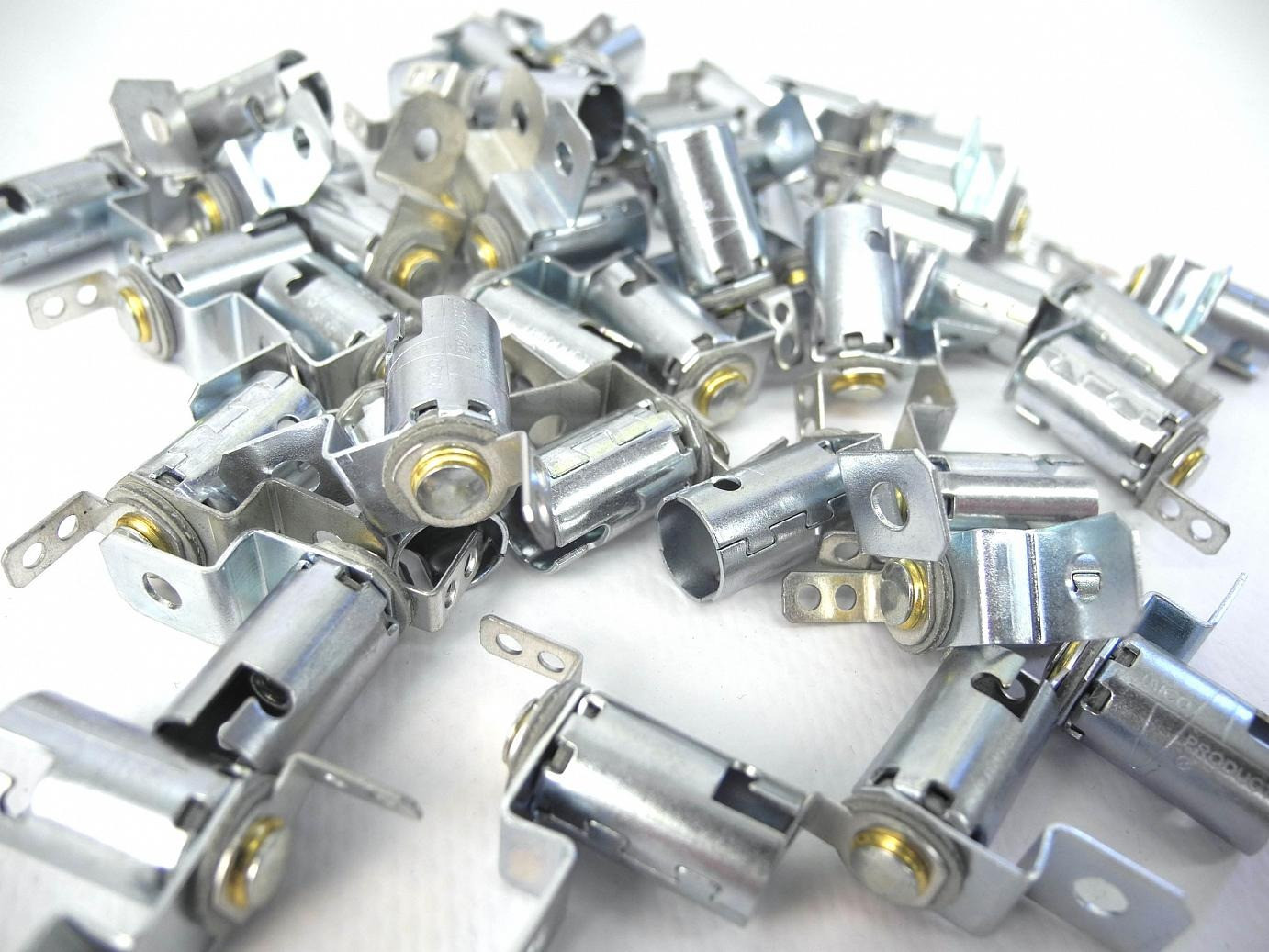

Neue Lampensockel
Ein permanentes Ärgernis sind flackernde bzw. nur mit halber Leuchtkraft vor sich hin glimmende Birnchen. Das "Restaurieren" bzw. Reparieren der Lampensockel macht wenig Sinn. Wir empfehlen daher direkt alle Lampensockel die Schwächen zeigen durch Neue zu ersetzen.
Gehäuse

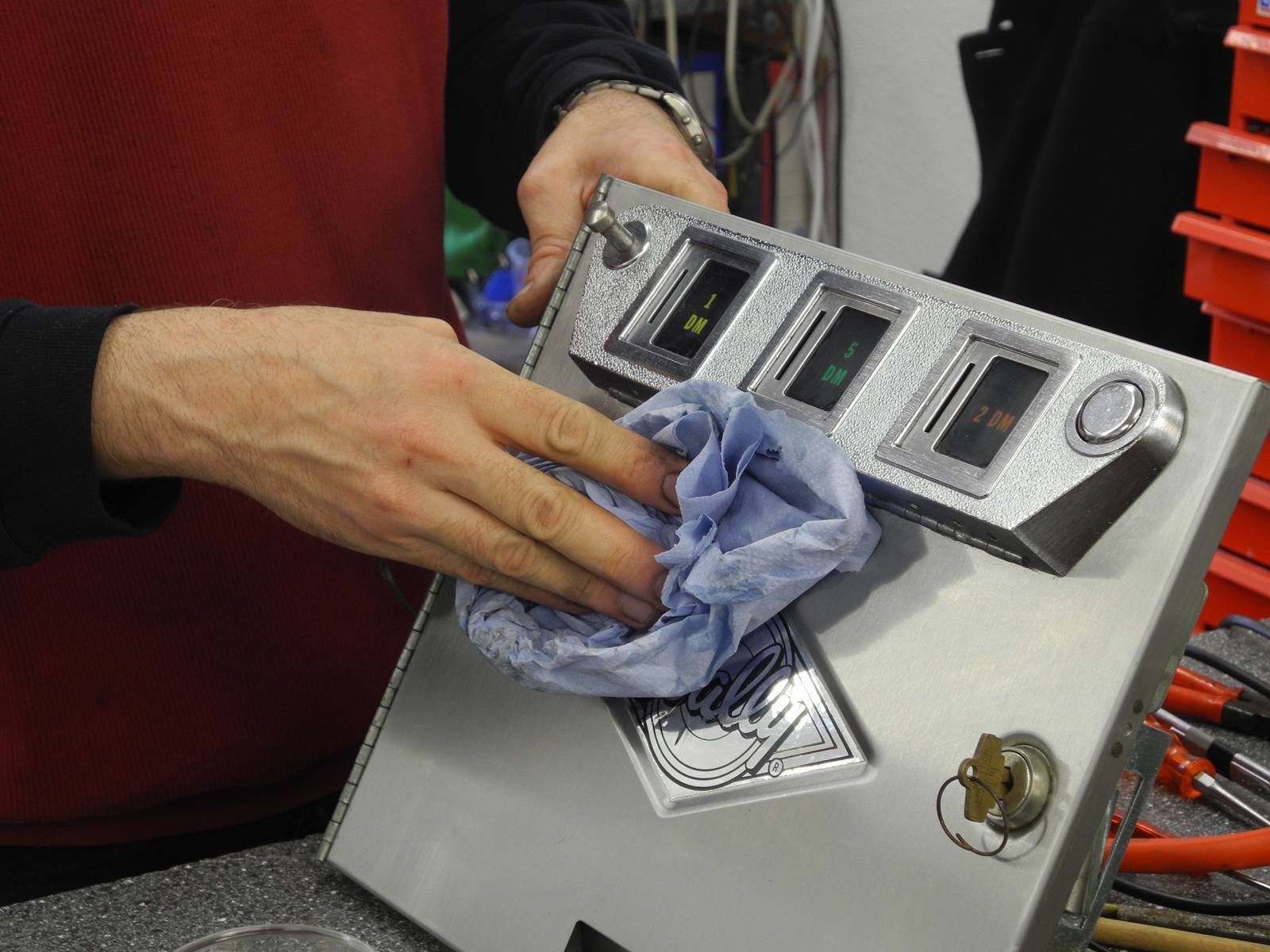

In unserem Angebotspreis inkludiert ist eine intensive Reinigung des Gehäuses Innen und Aussen inklusive aller Komponenten wie Kassentüre, Lockbar, das Lock, Kabelstränge, Tiltpendel, Netztrafo, Kabelhalter etc.. Ebenso werden kleine farbliche Korrekturen am Gehäuse vorgenommen.

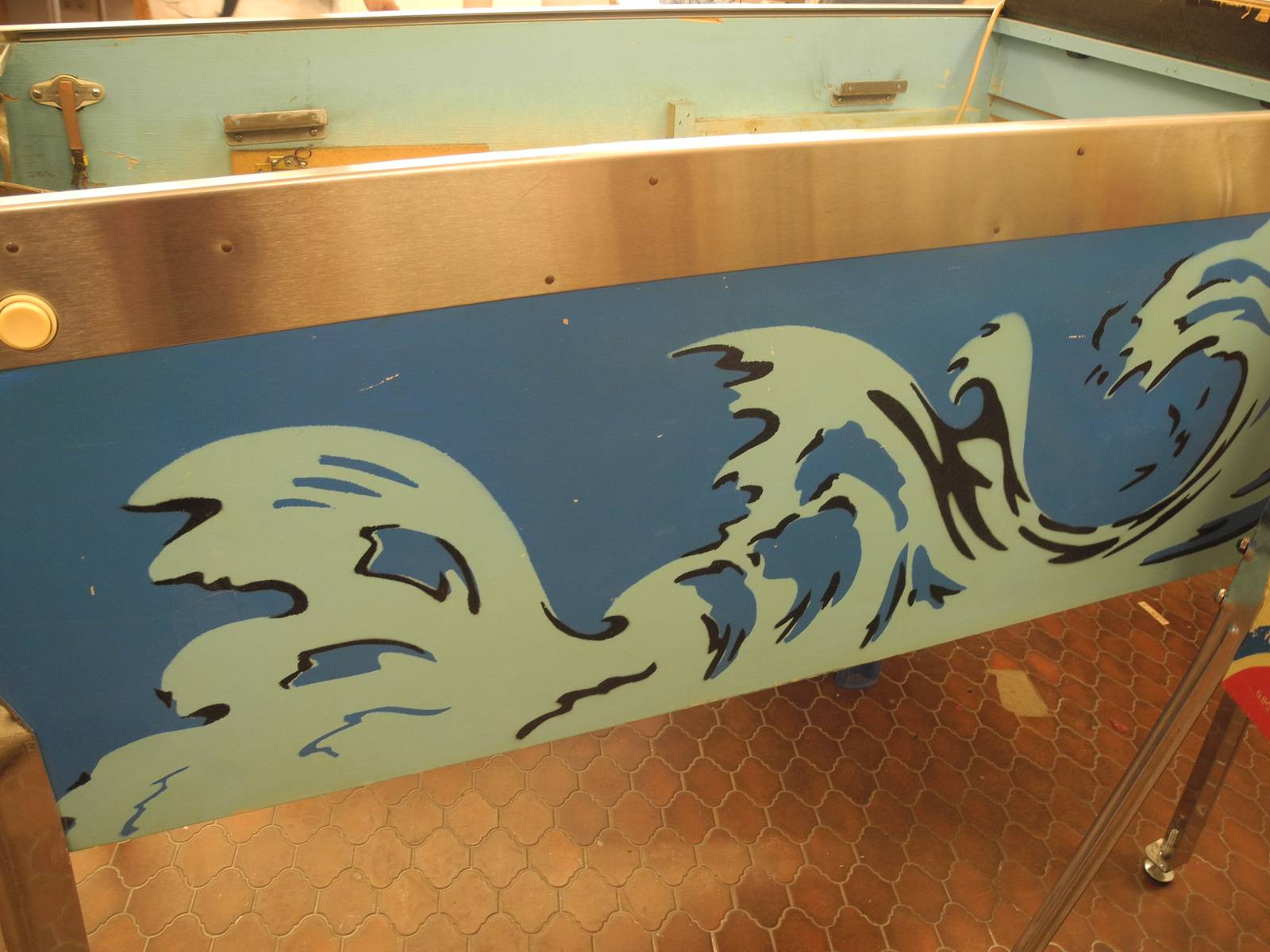

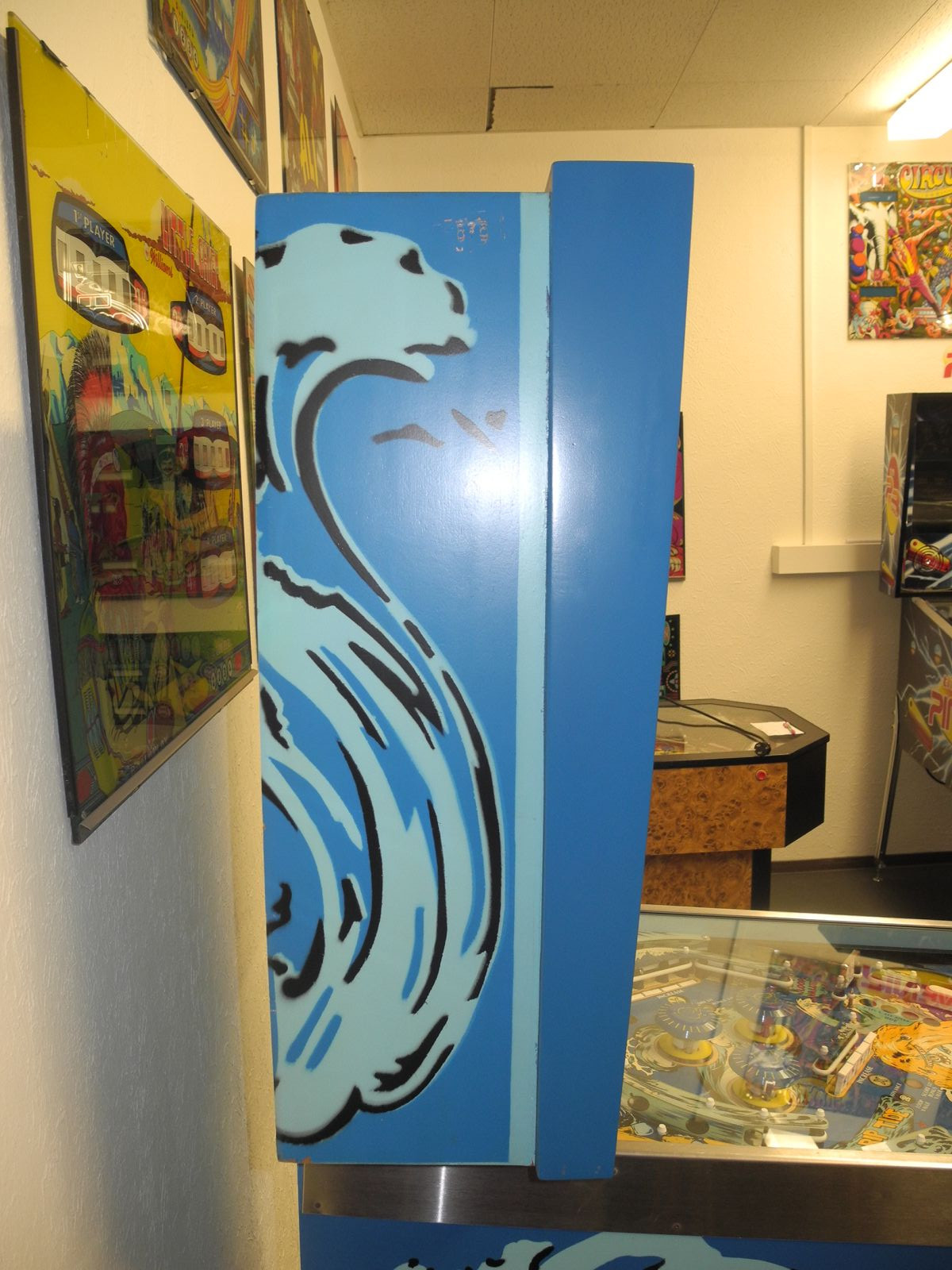

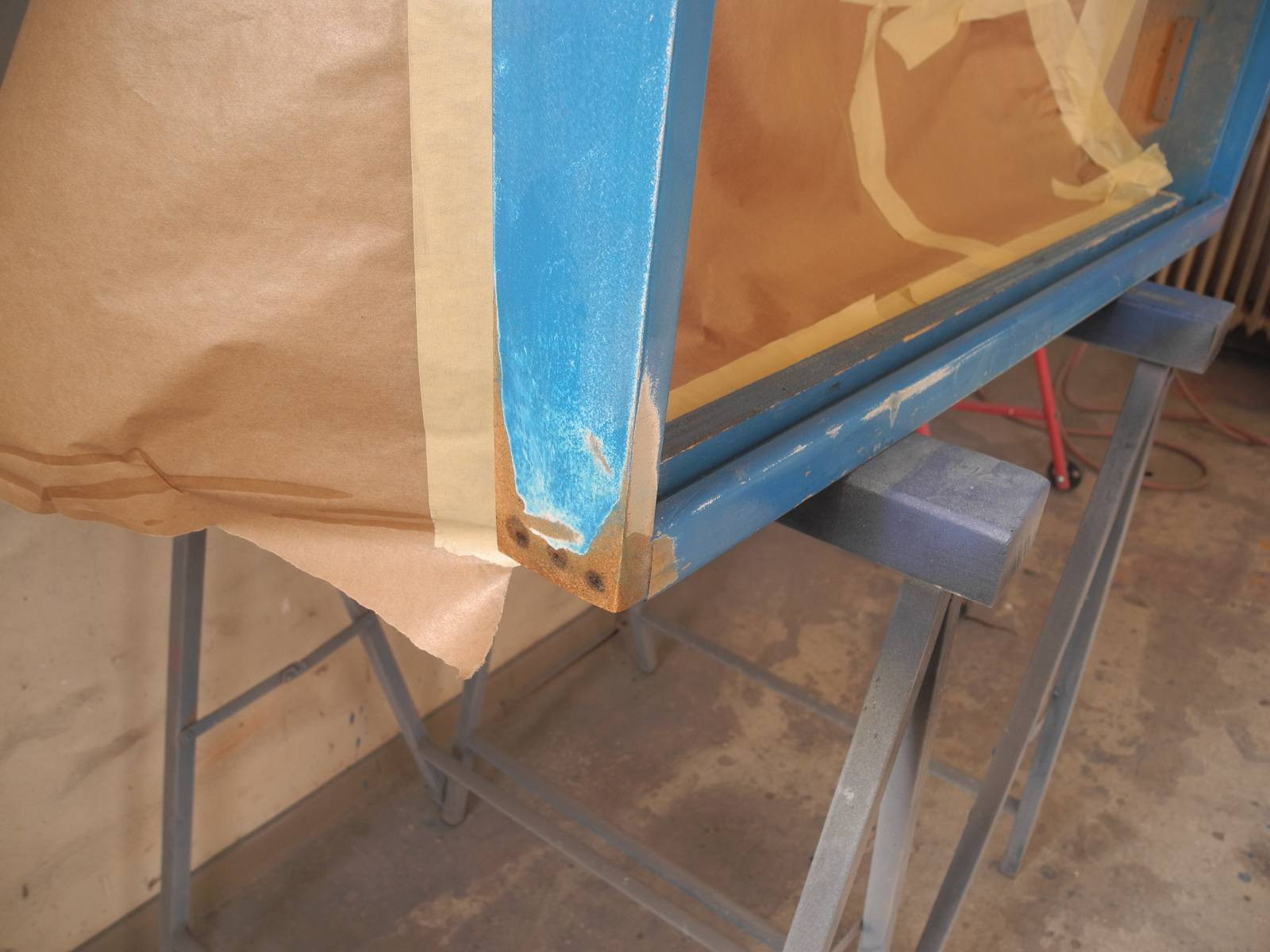

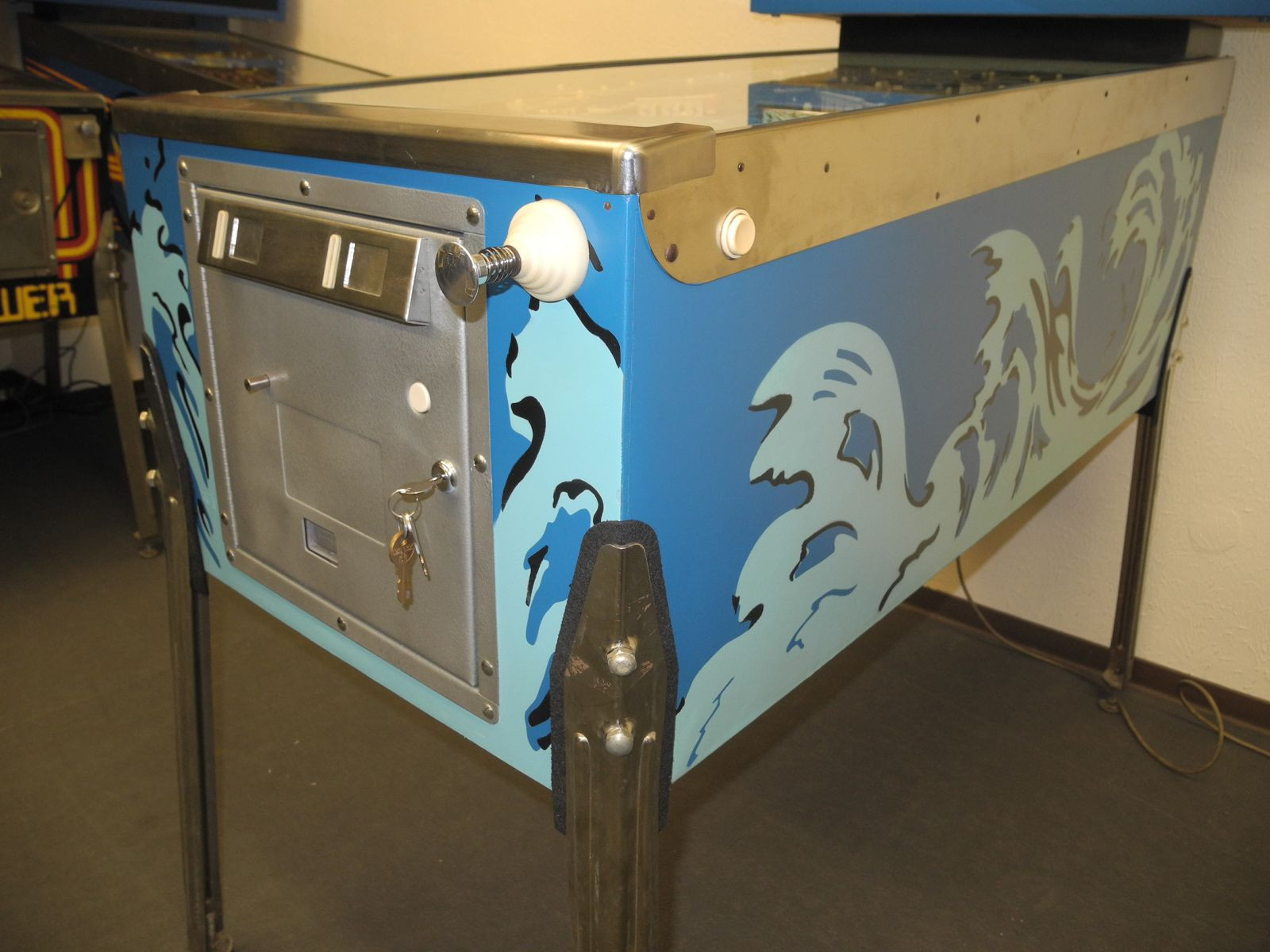

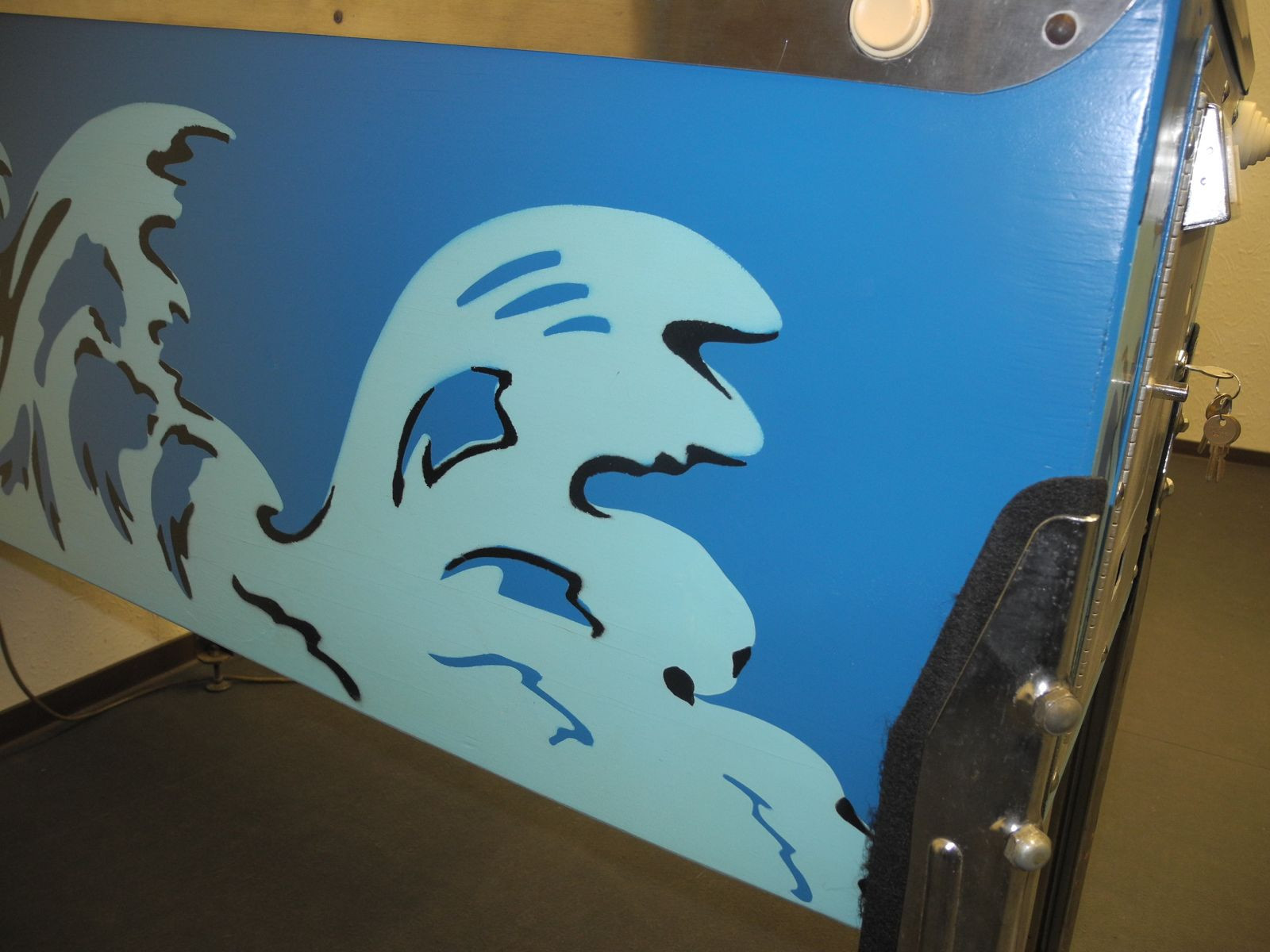

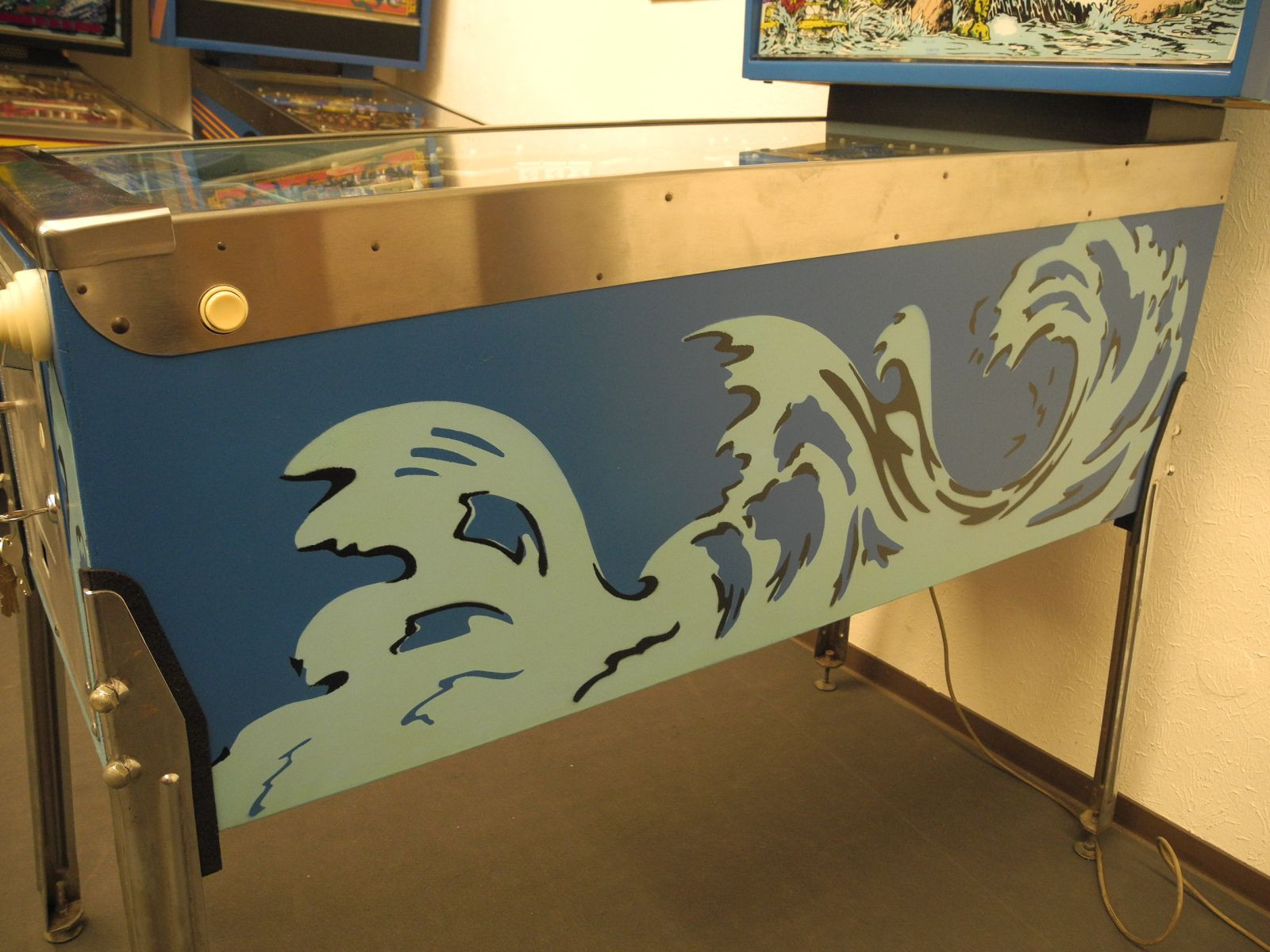

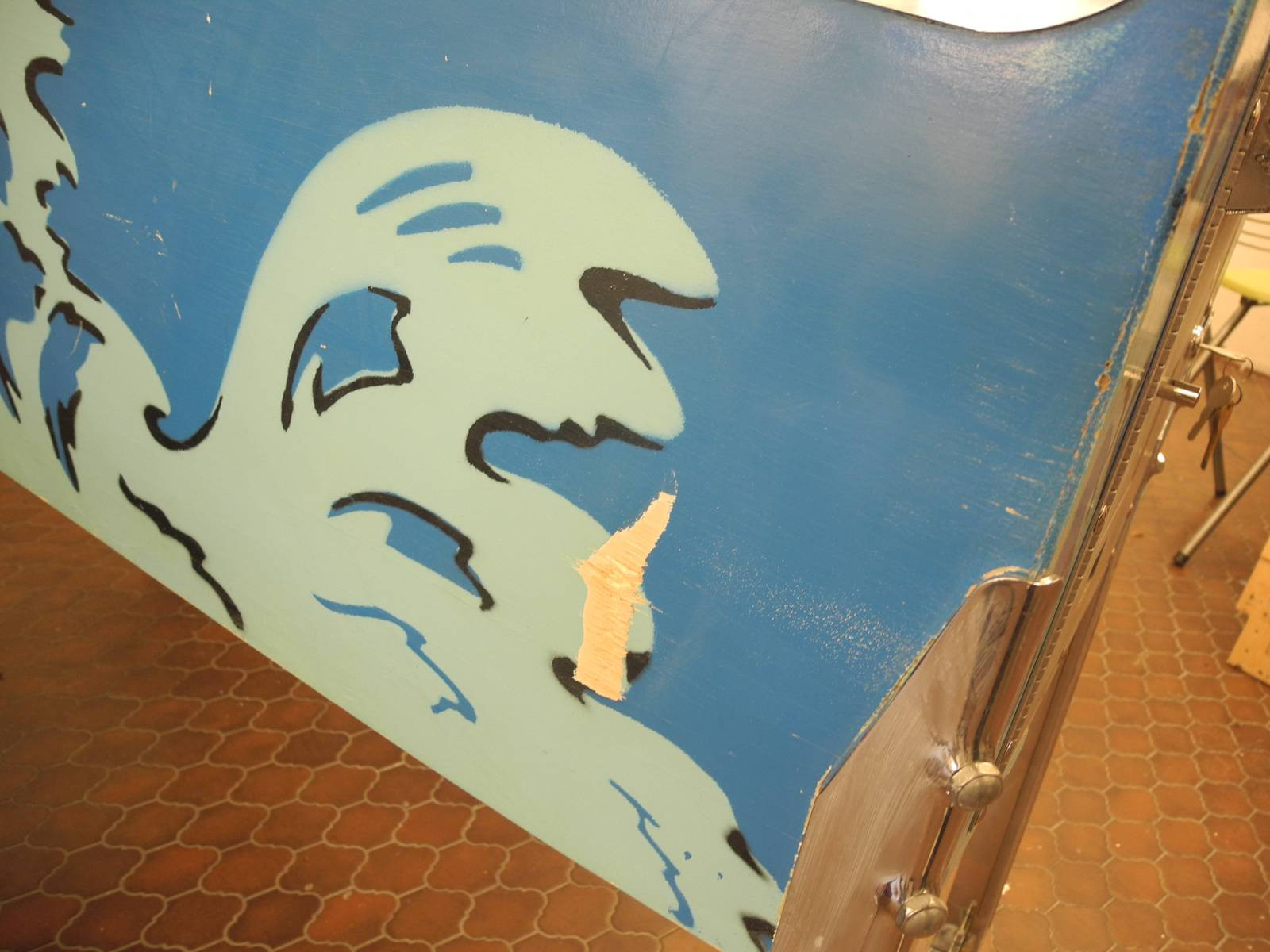

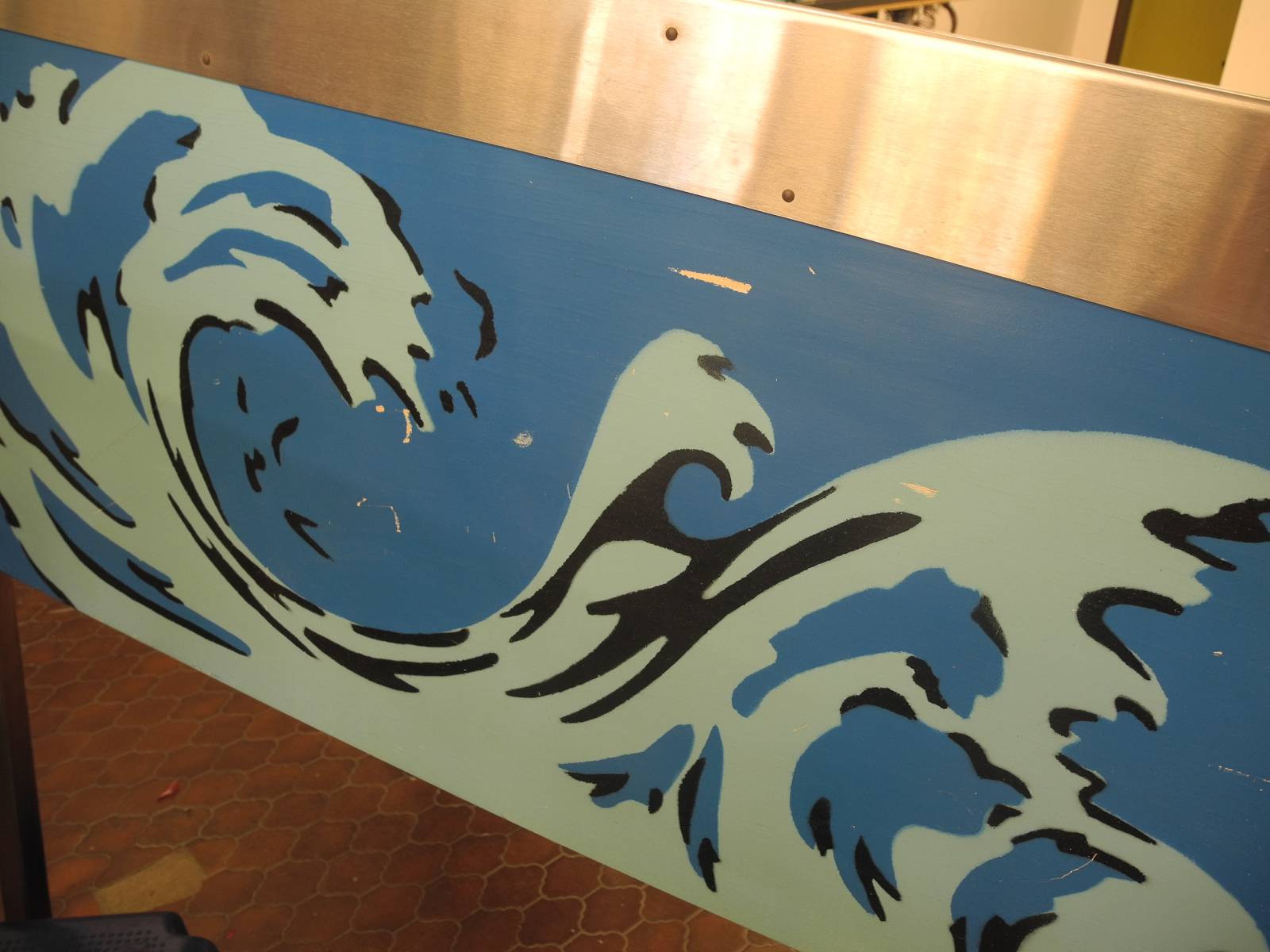

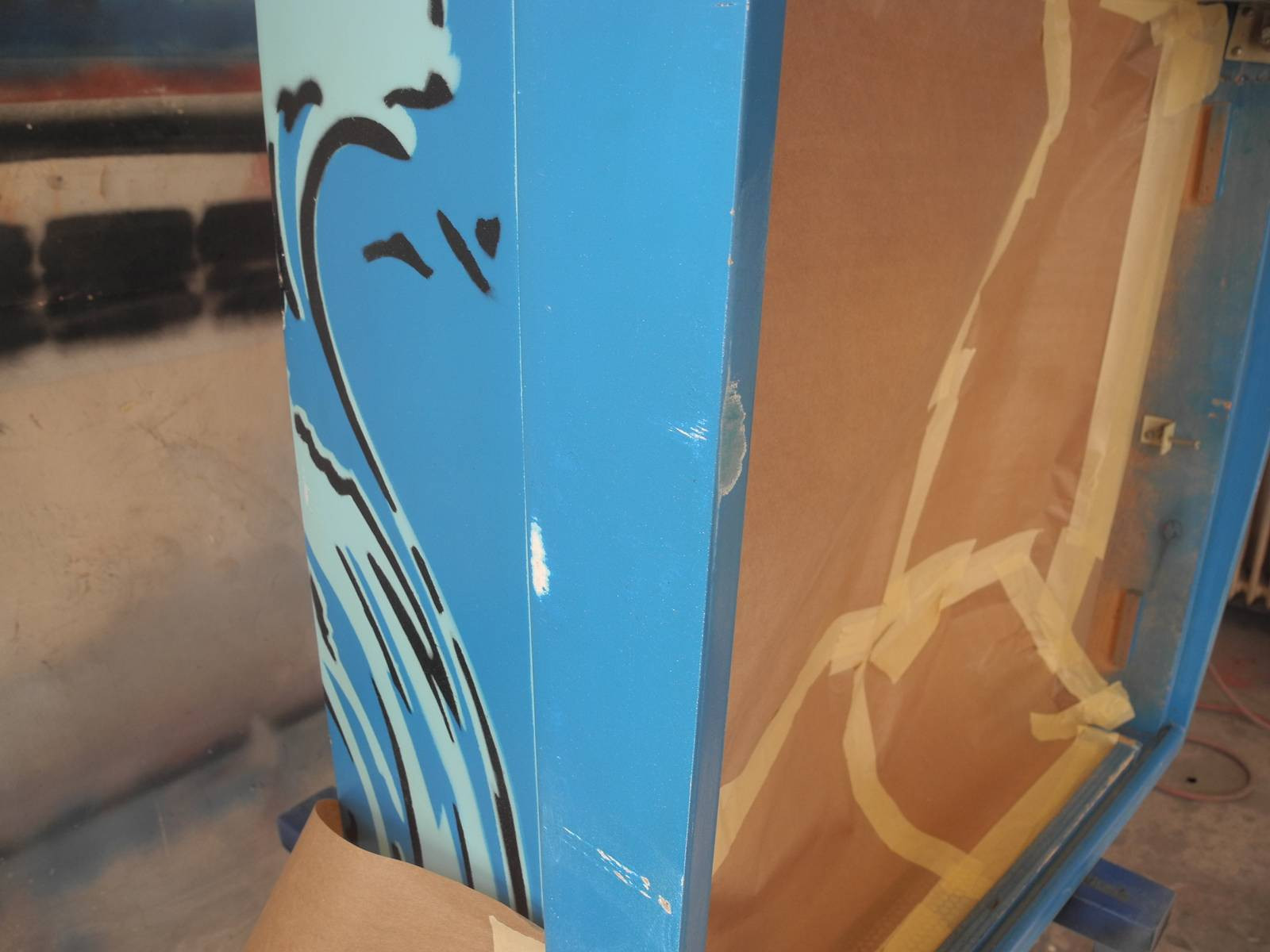

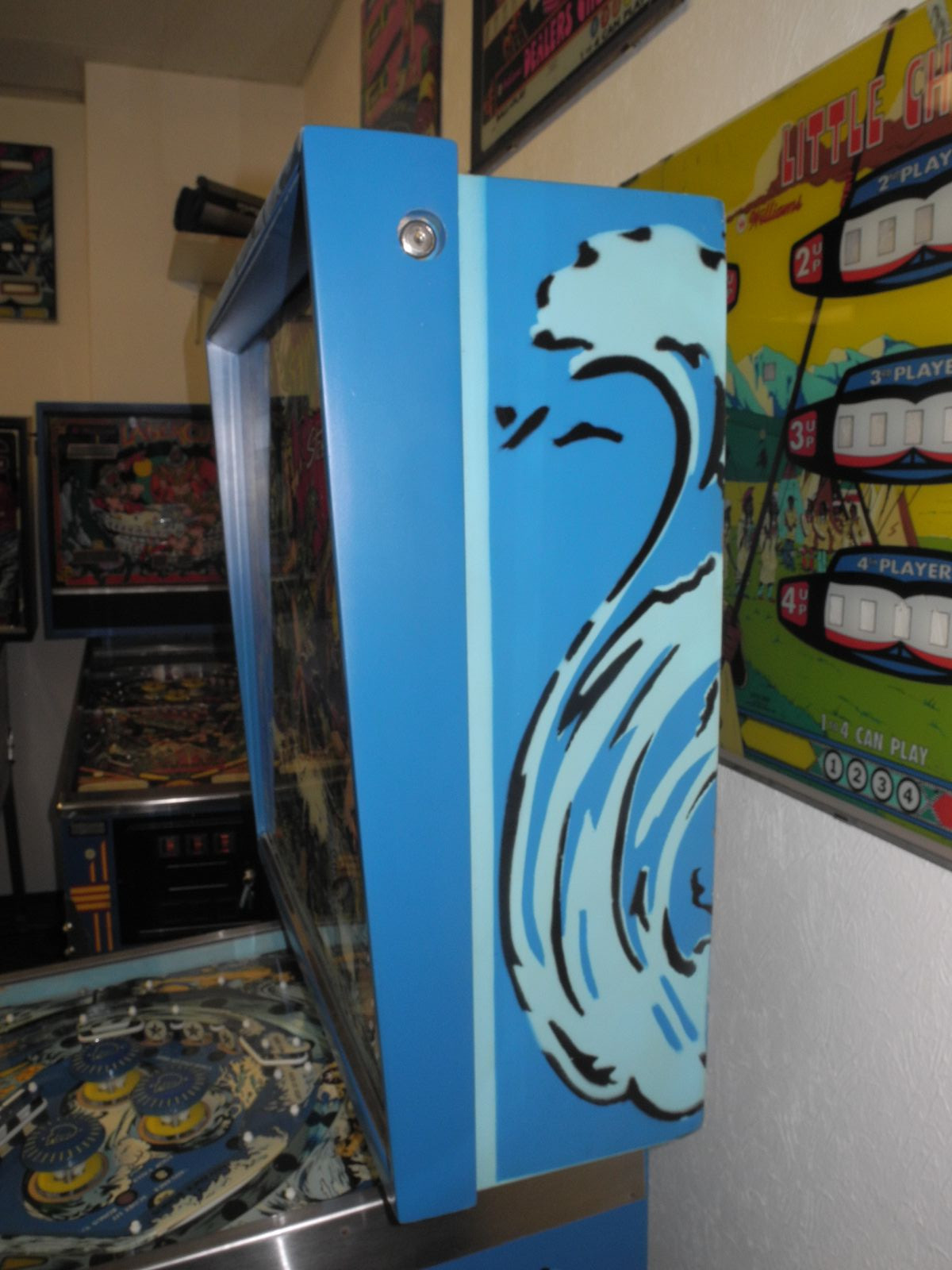

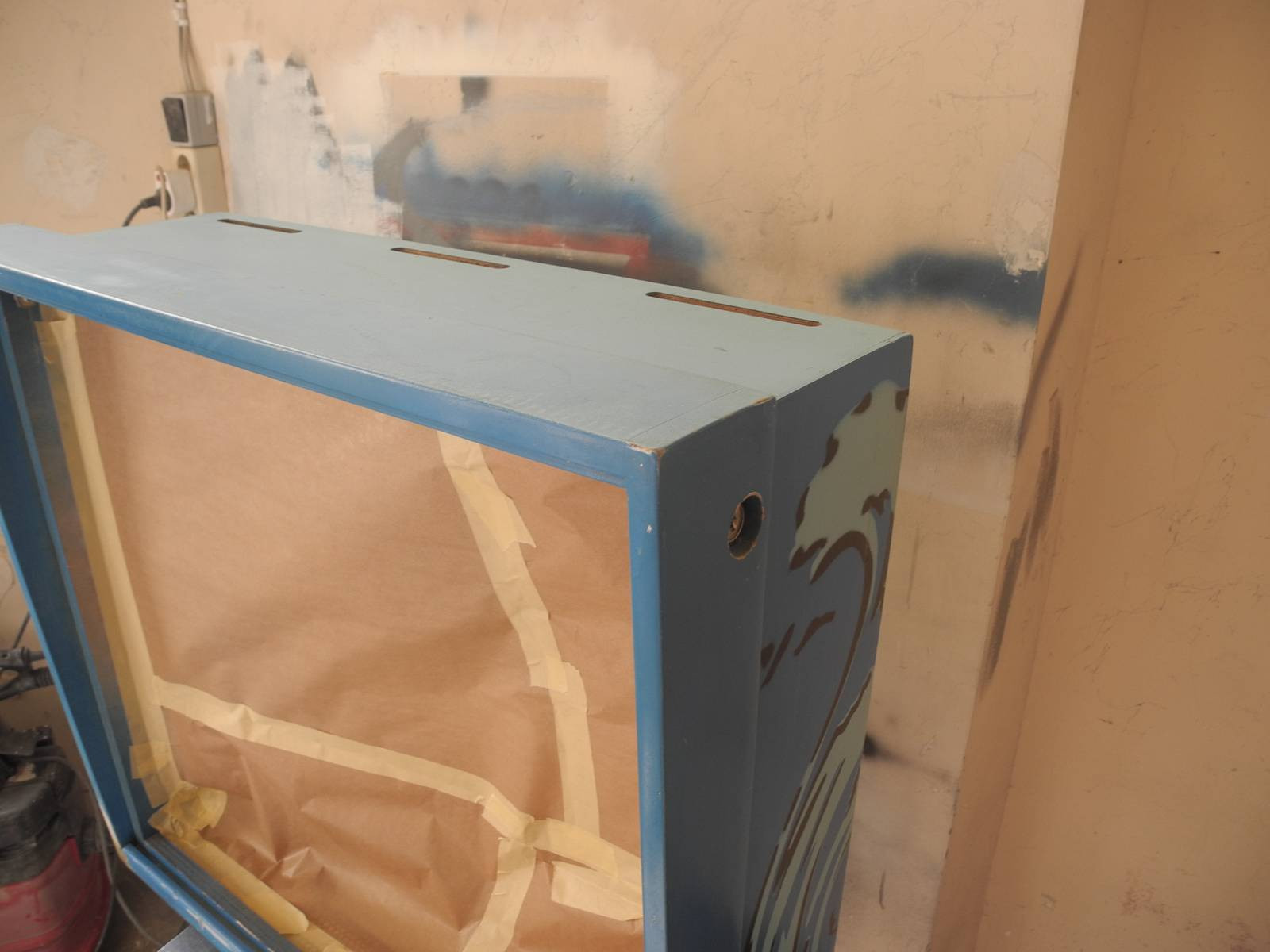

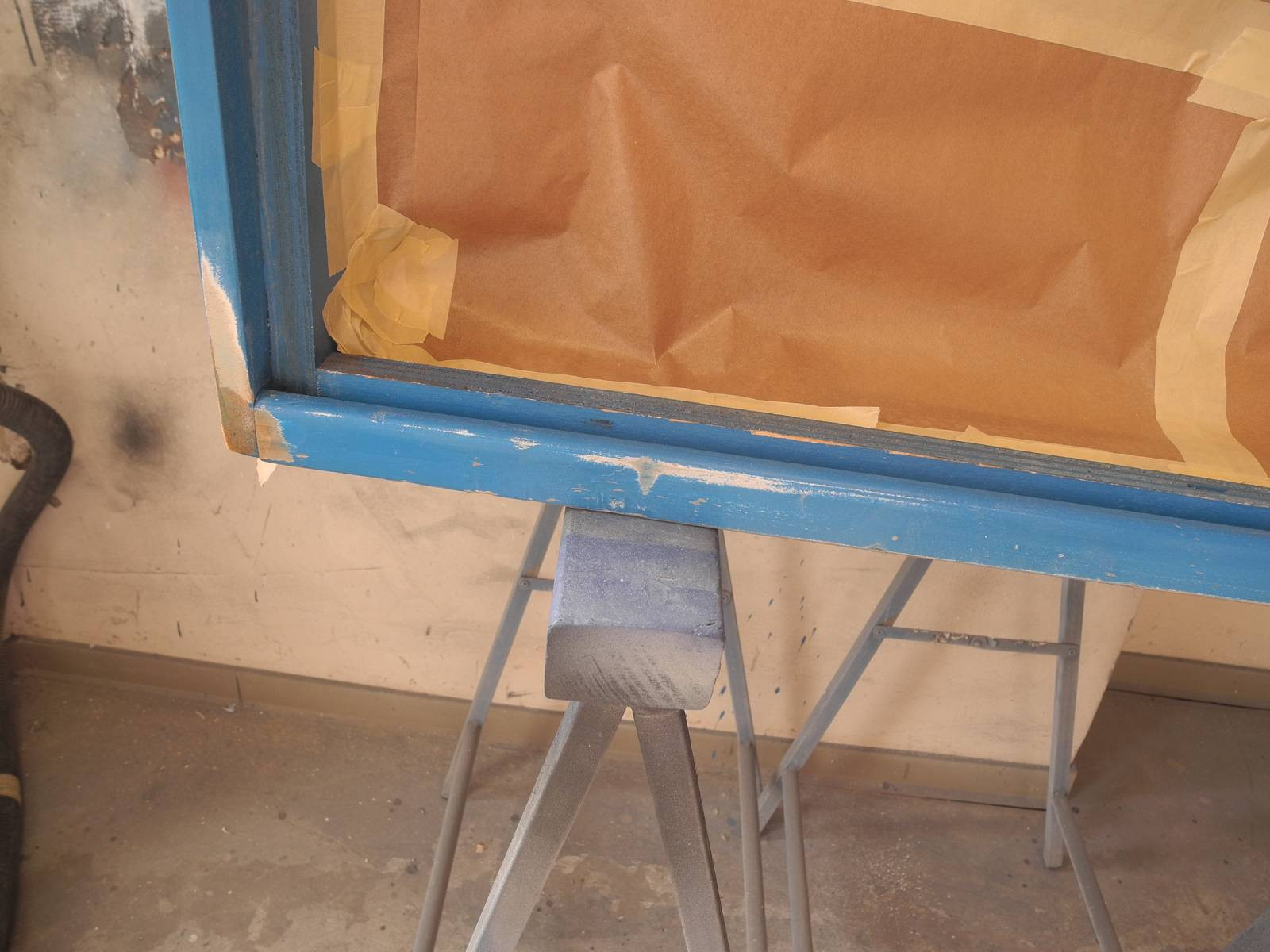

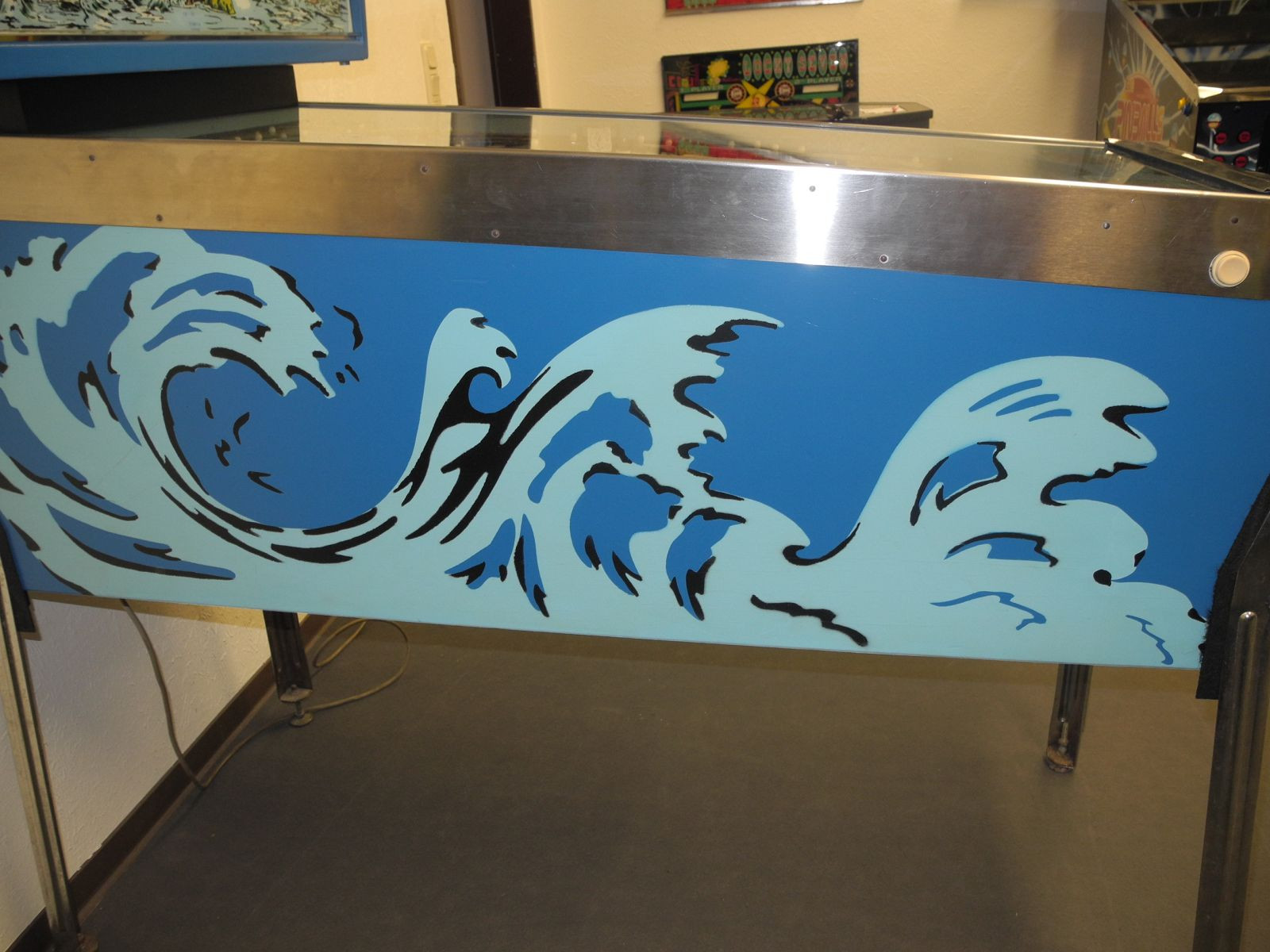

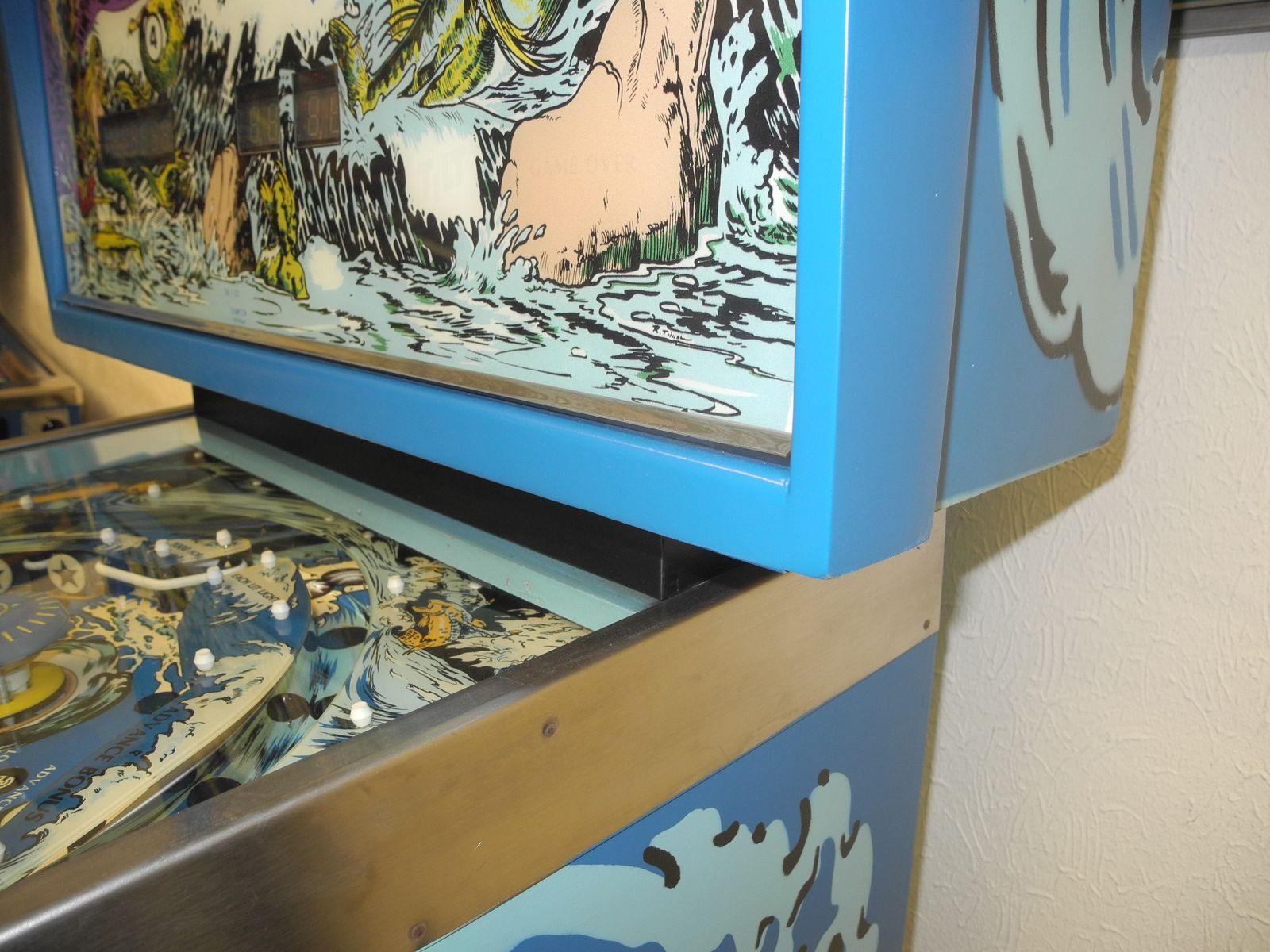

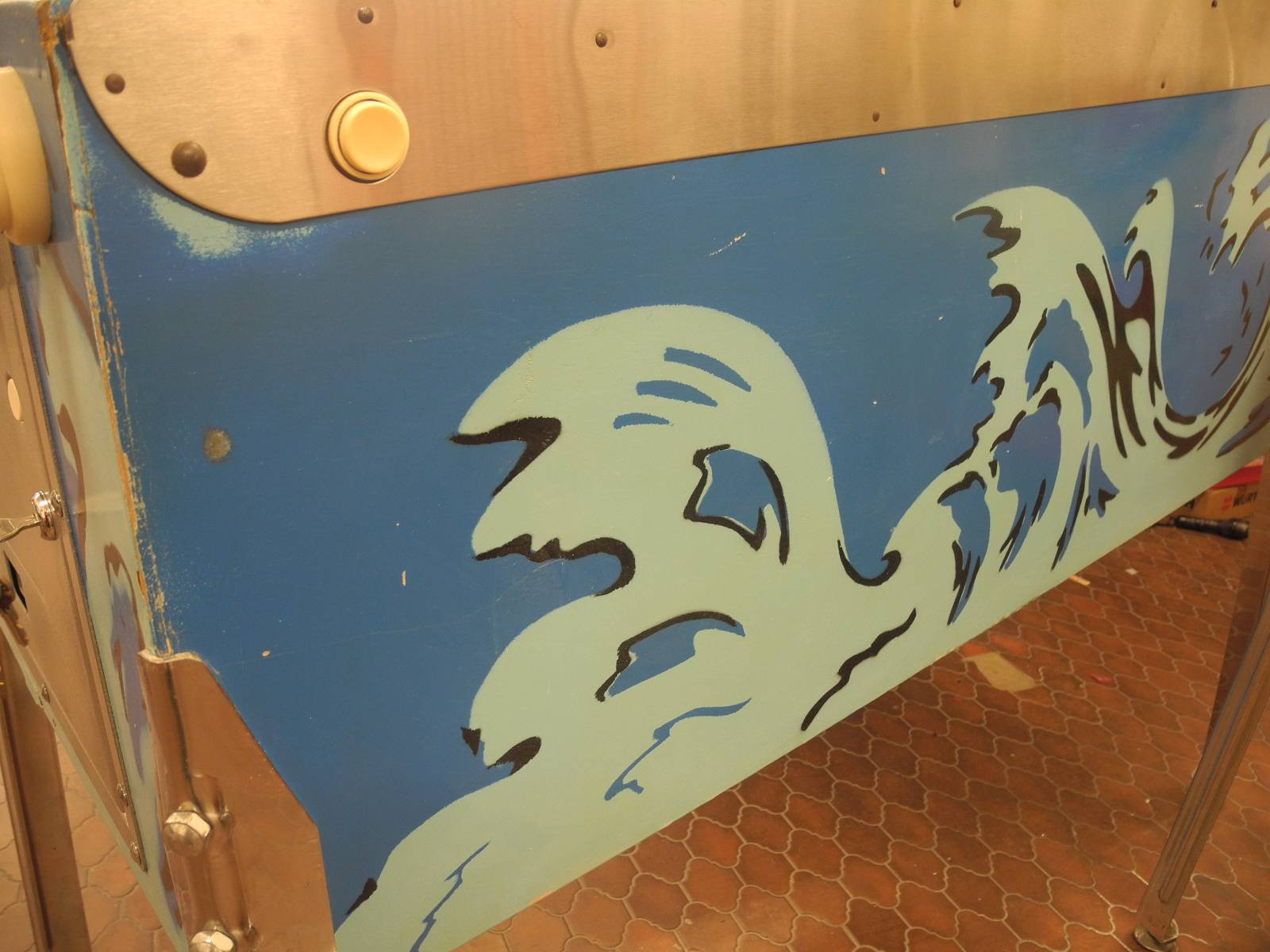

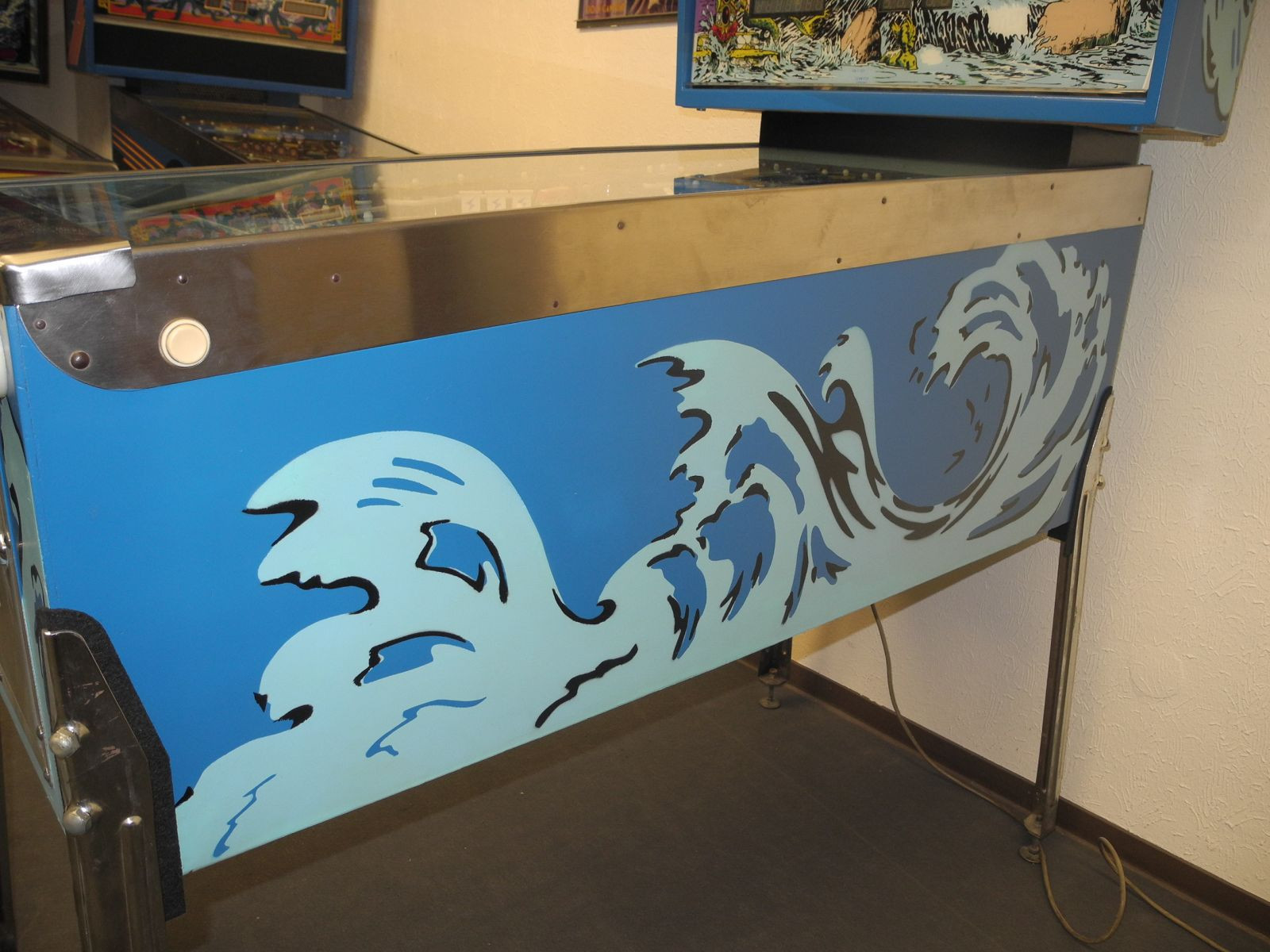

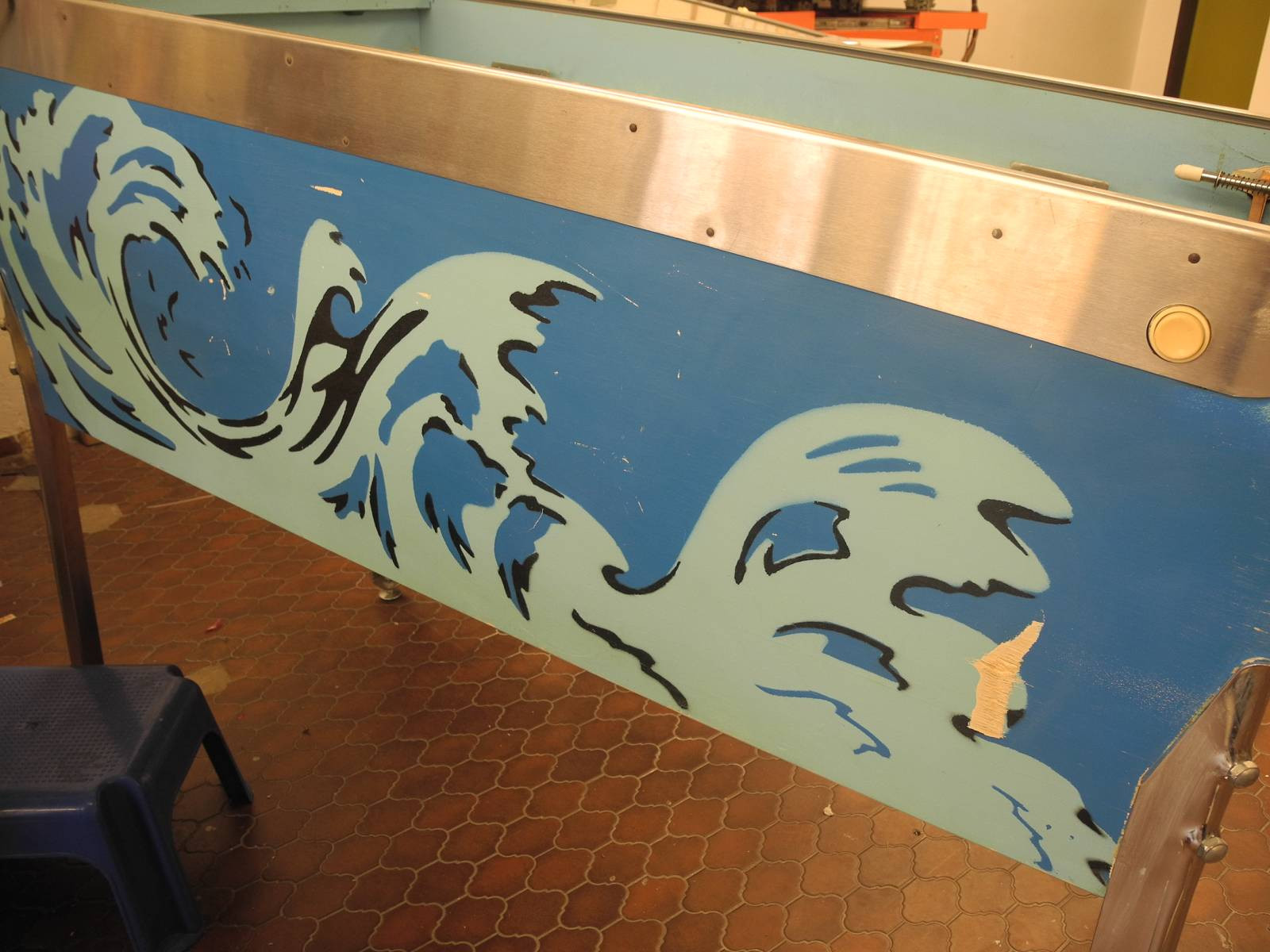

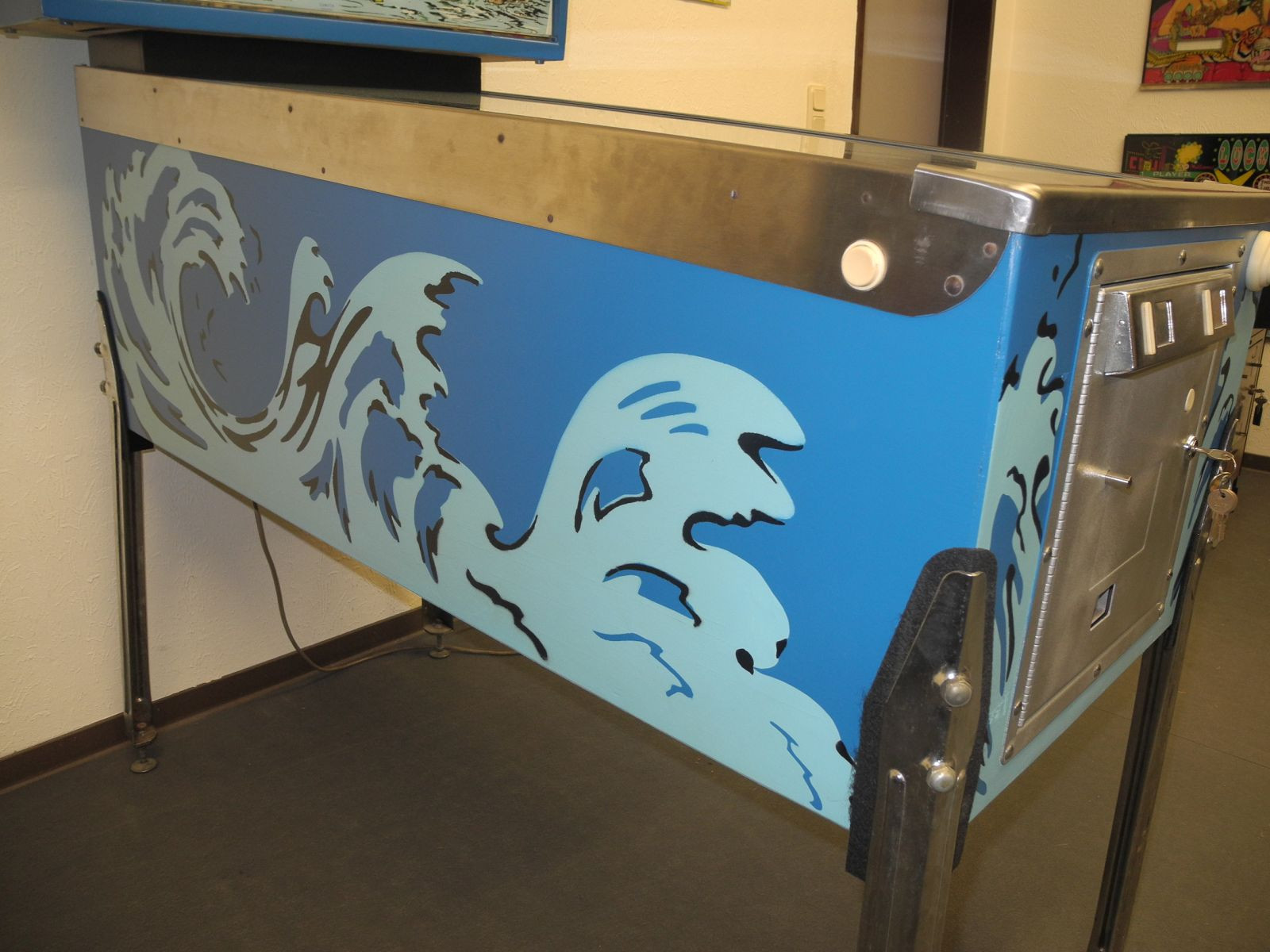

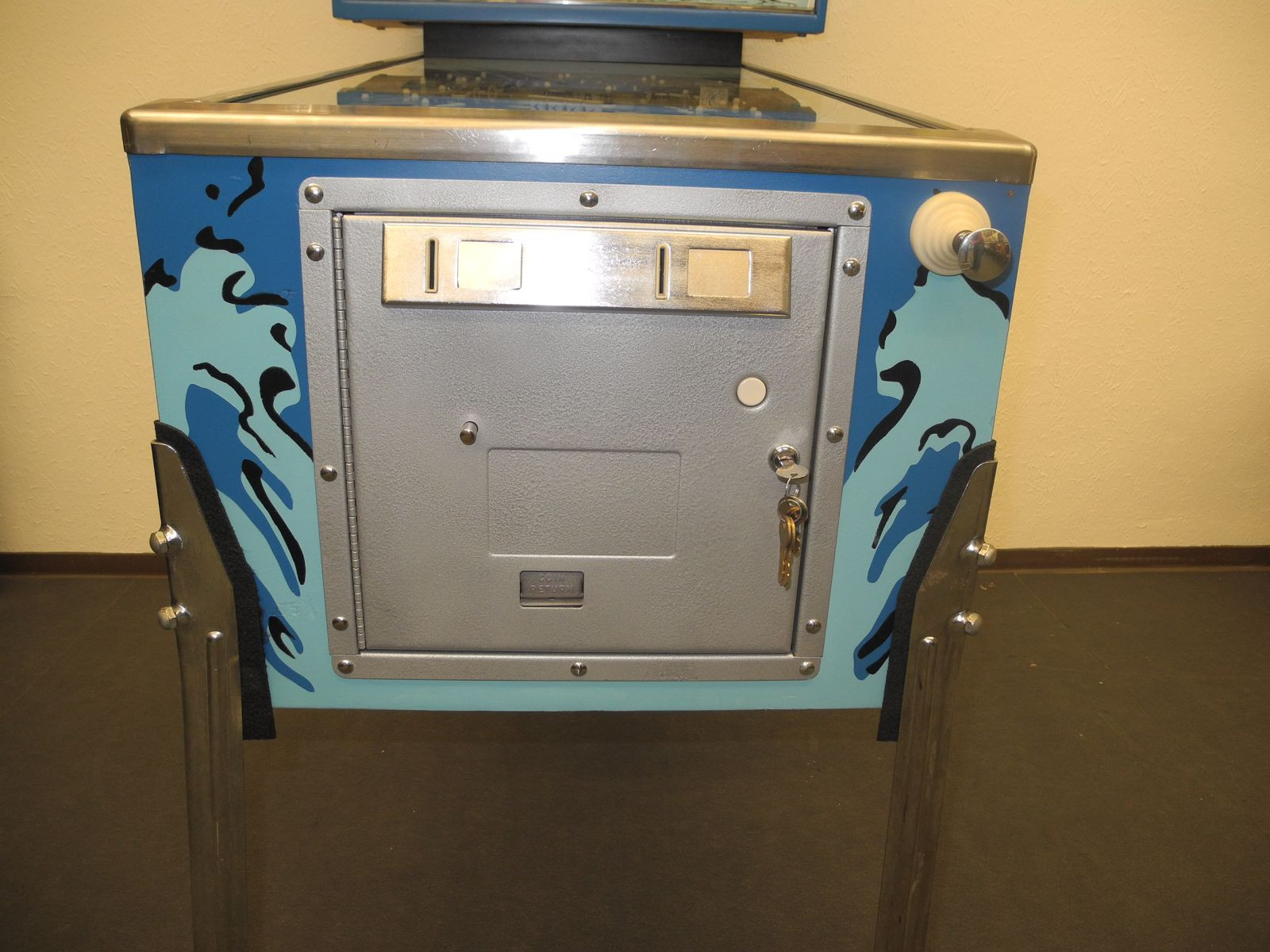

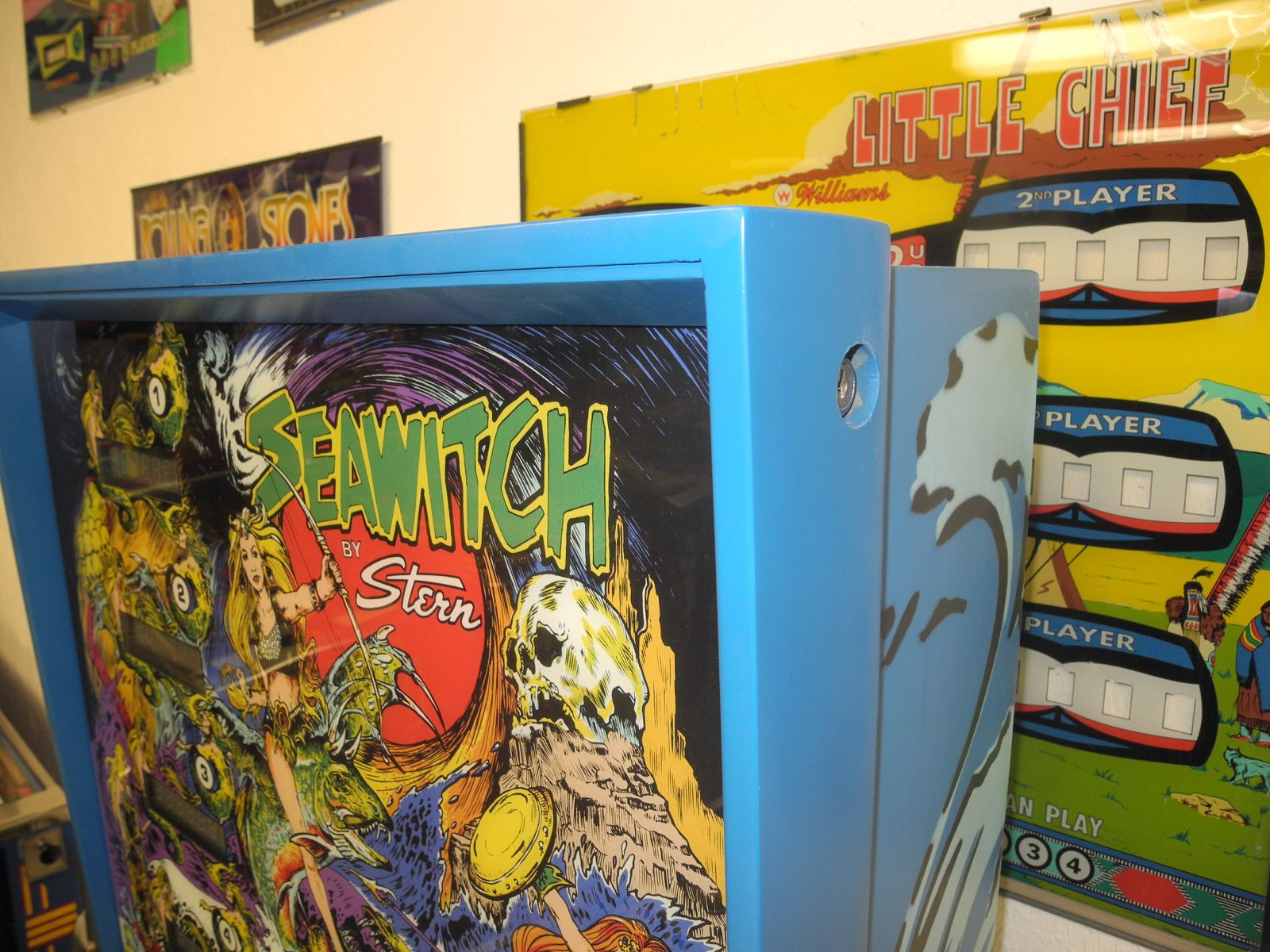

Gegen Aufpreis kann das Gehäuse partiell aufgearbeitet werden - wie hier zu sehen. Bei den Geräten dieser Generation empfiehlt sich immer den Backboxkranz aufzuarbeiten und neu zu lackieren. Daraus ergibt sich ein wunderbares, sauberes Bild
Für ein perfektes Ergebnis sollte das Gehäuse des Flippers komplett erneuert und neu lackiert werden - wie hier zu sehen:
Spielfeld

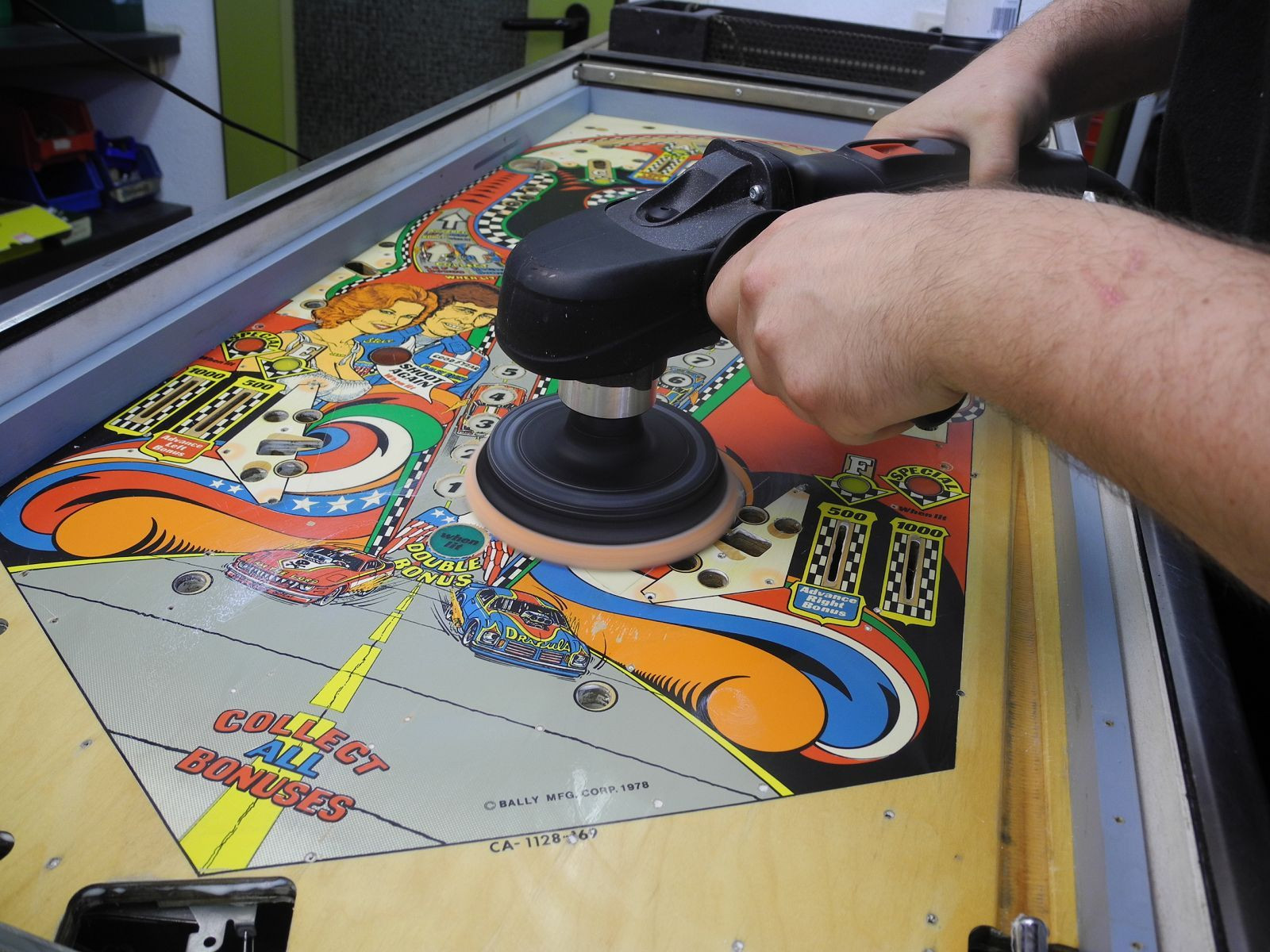

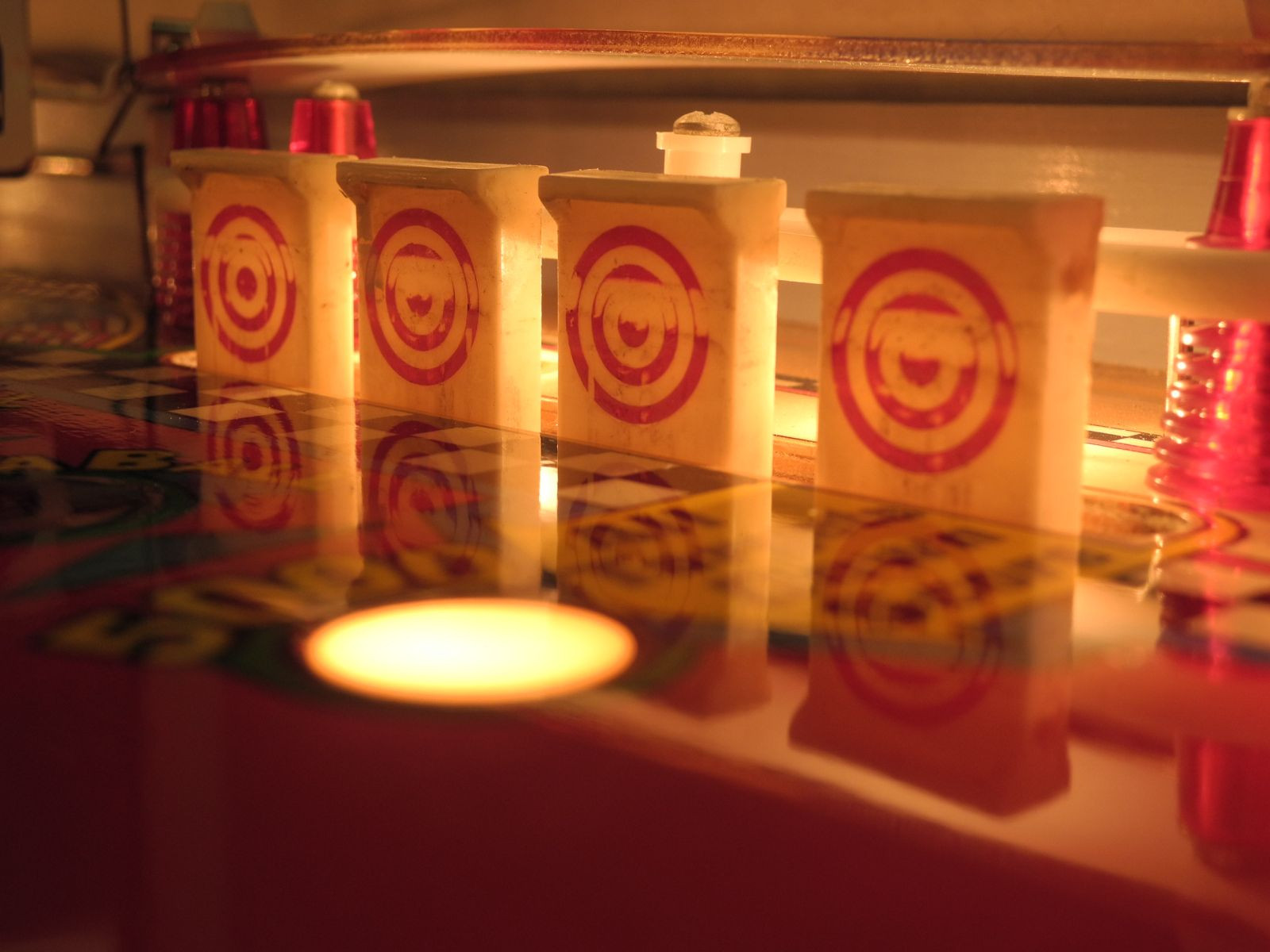

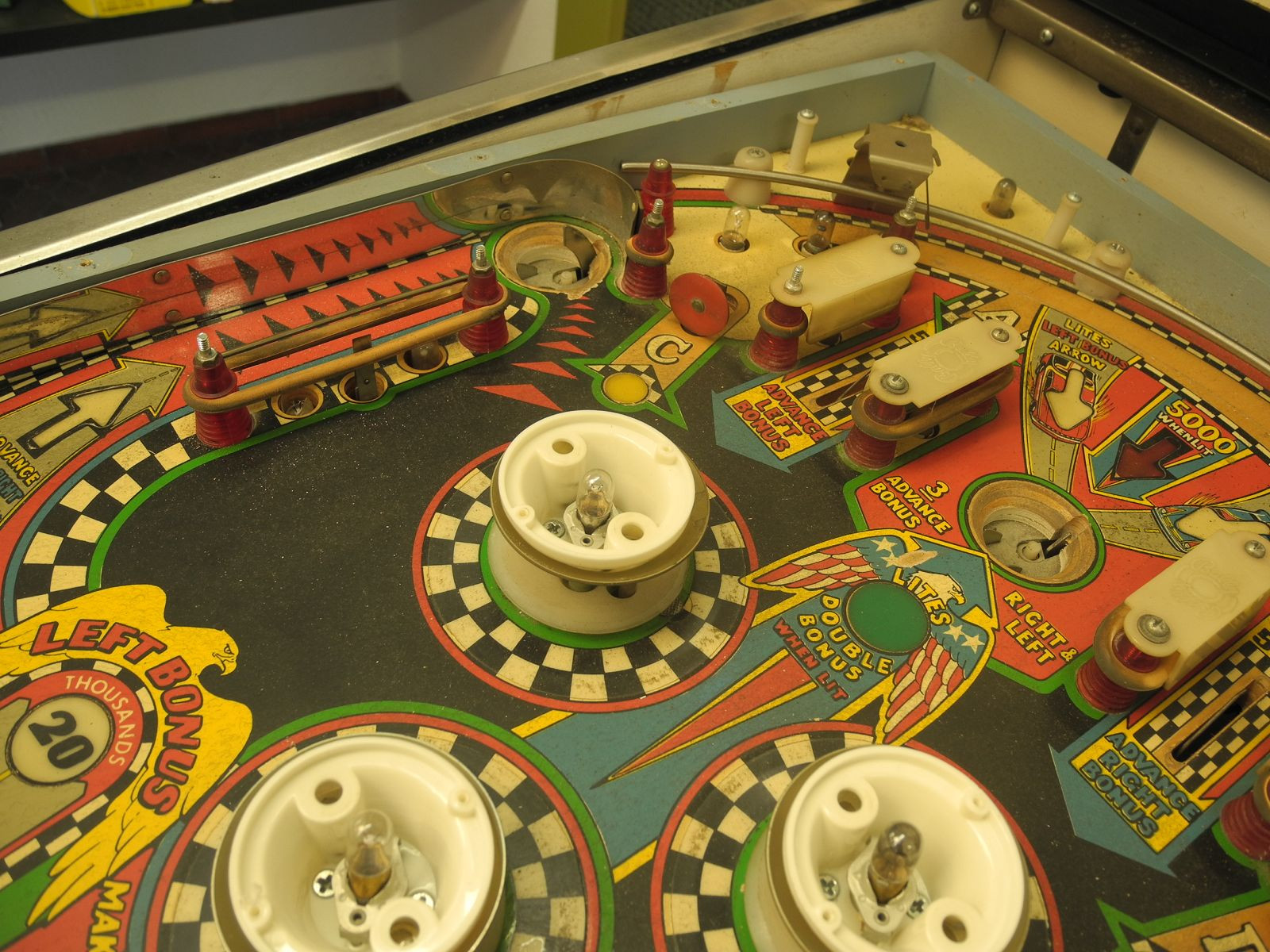

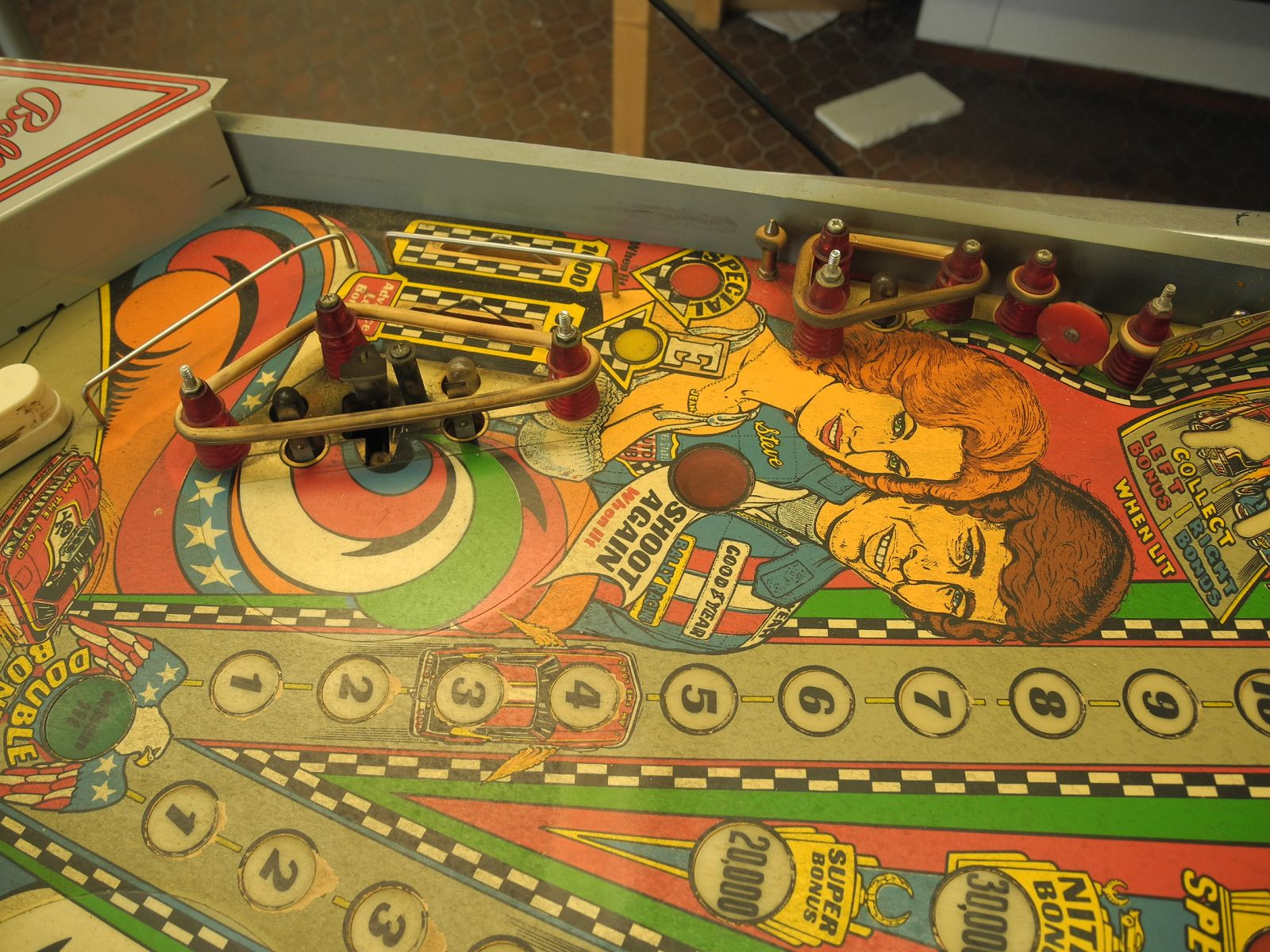

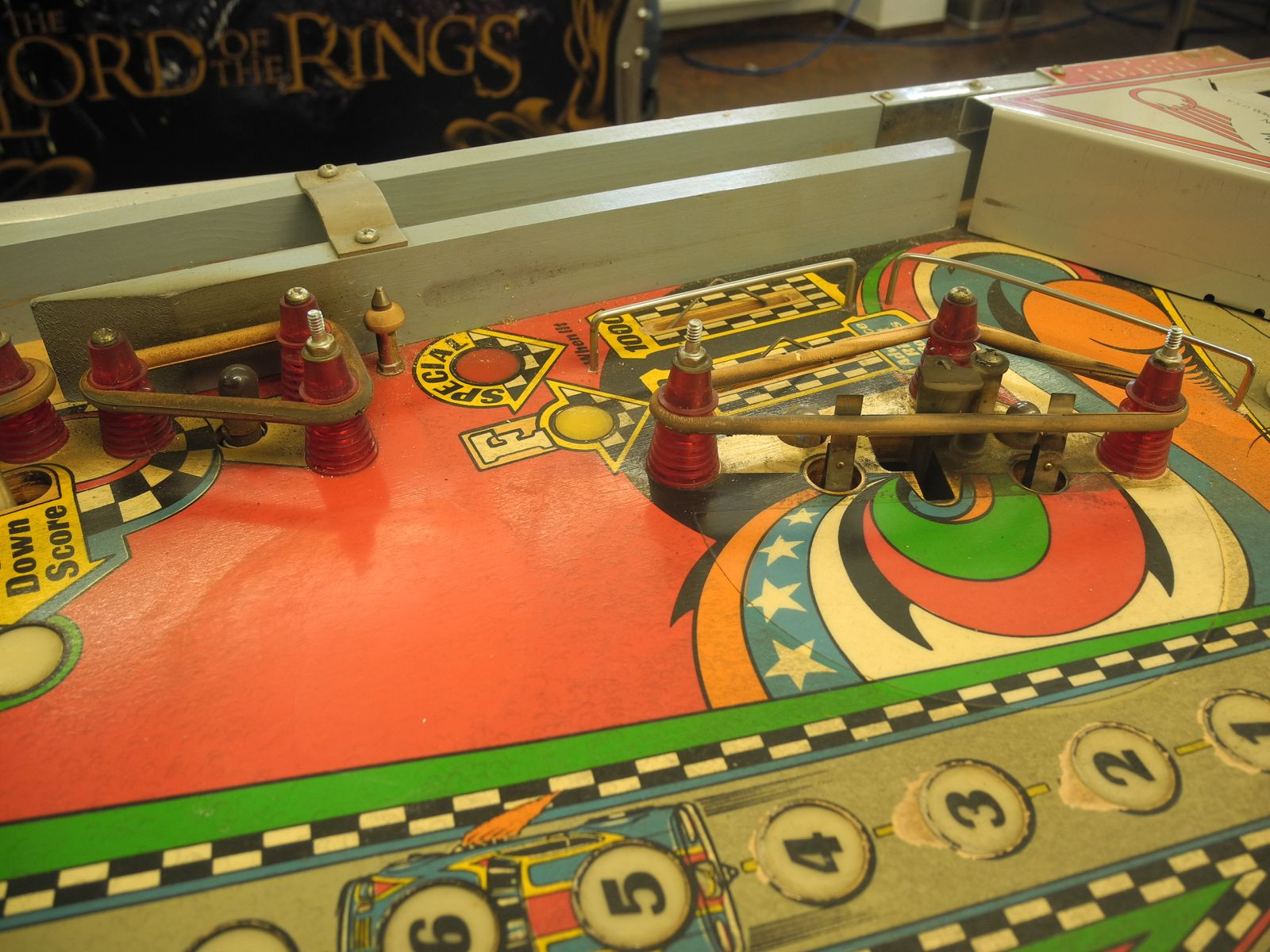

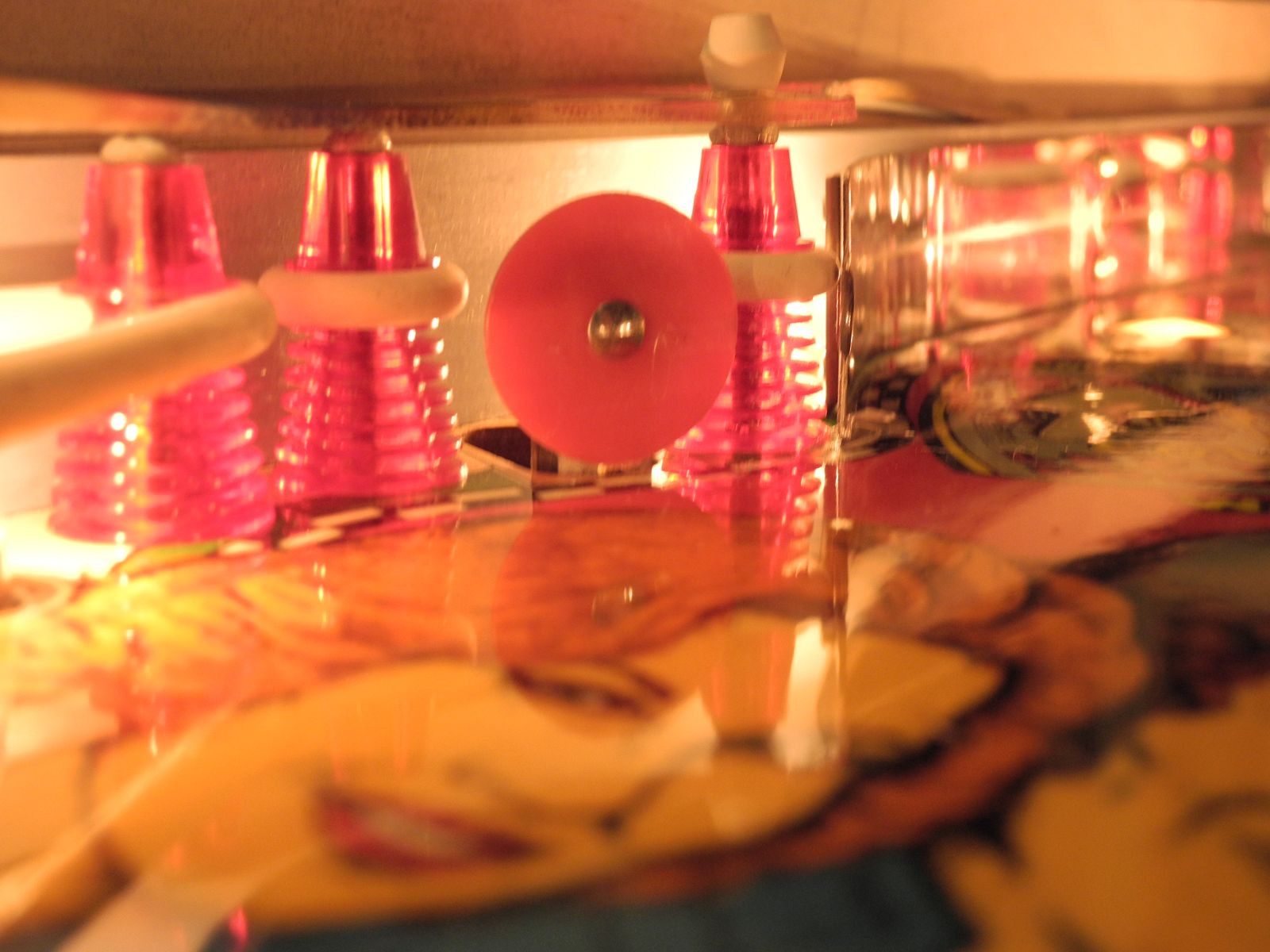

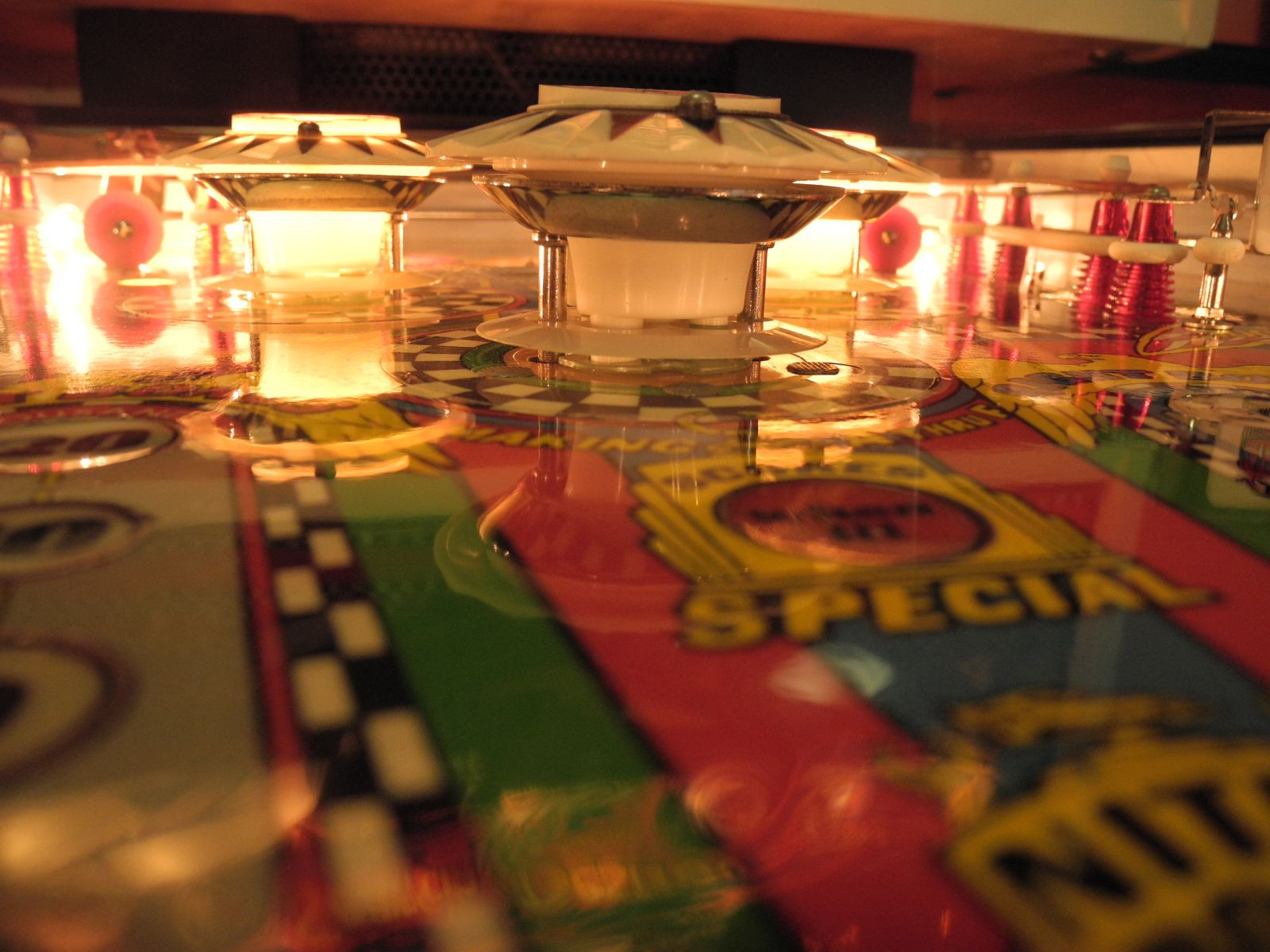

Spielfeld Aufpolieren

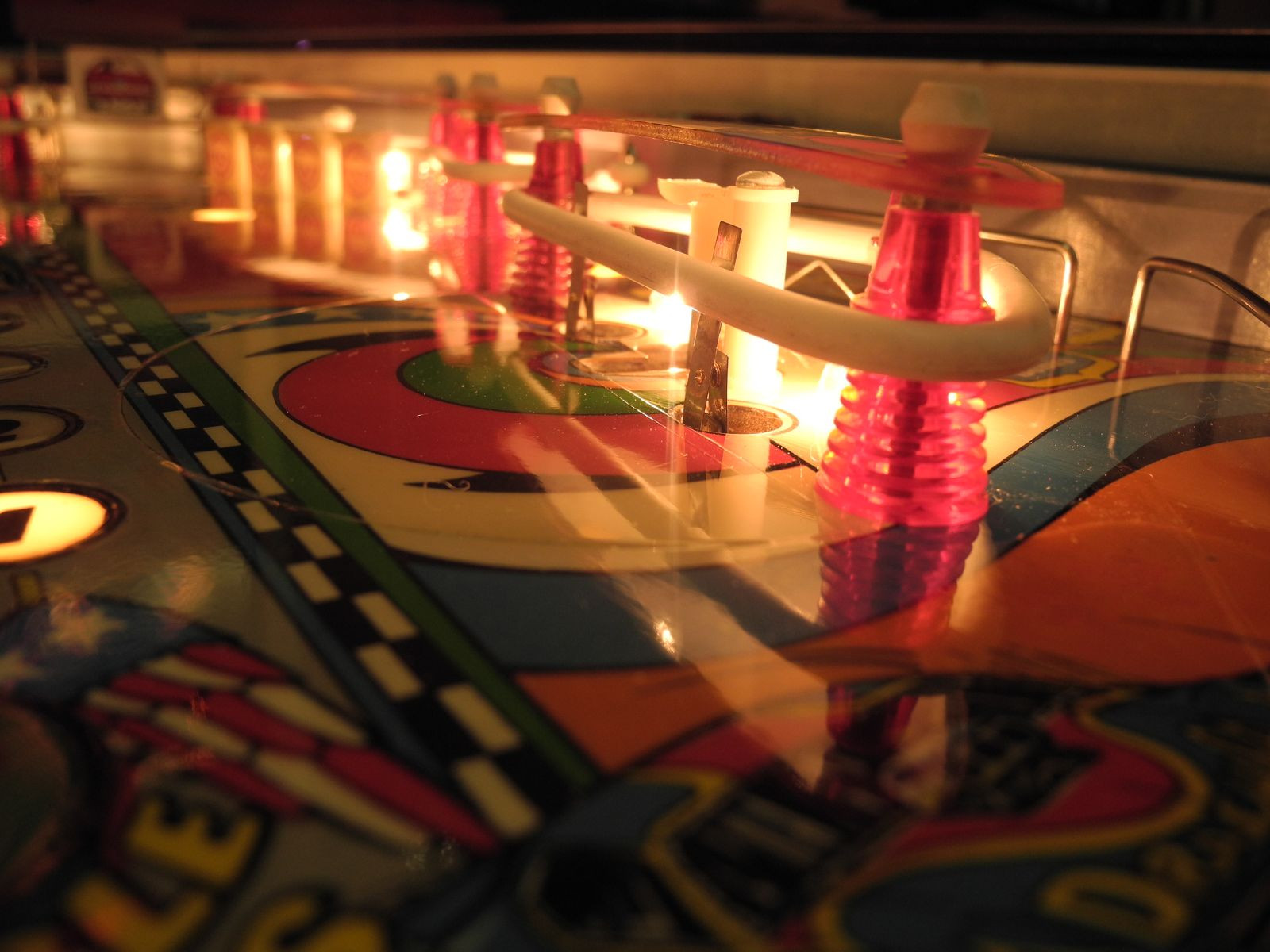

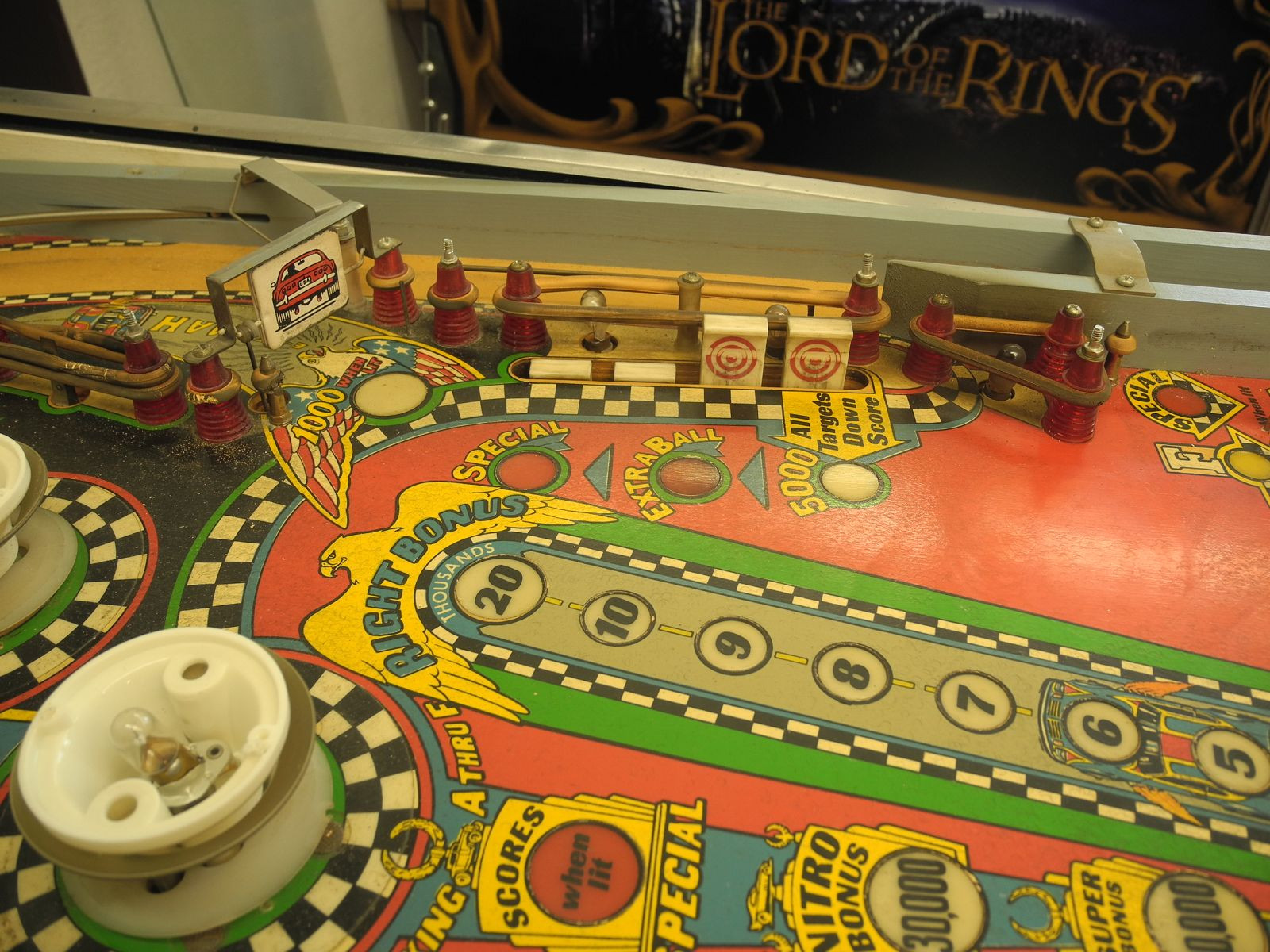

Das Spielfeld wird mittels eines mehrstufigen Poliersystems Hochglanz poliert. Dabei werden auch abgesunkene oder erhöhte Inserts dem Spielfeld angeglichen. Dabei wird die Spielfläche nicht nur glatt und hoch glänzend - auch die Farben werden wieder deutlich kräftiger und satter.

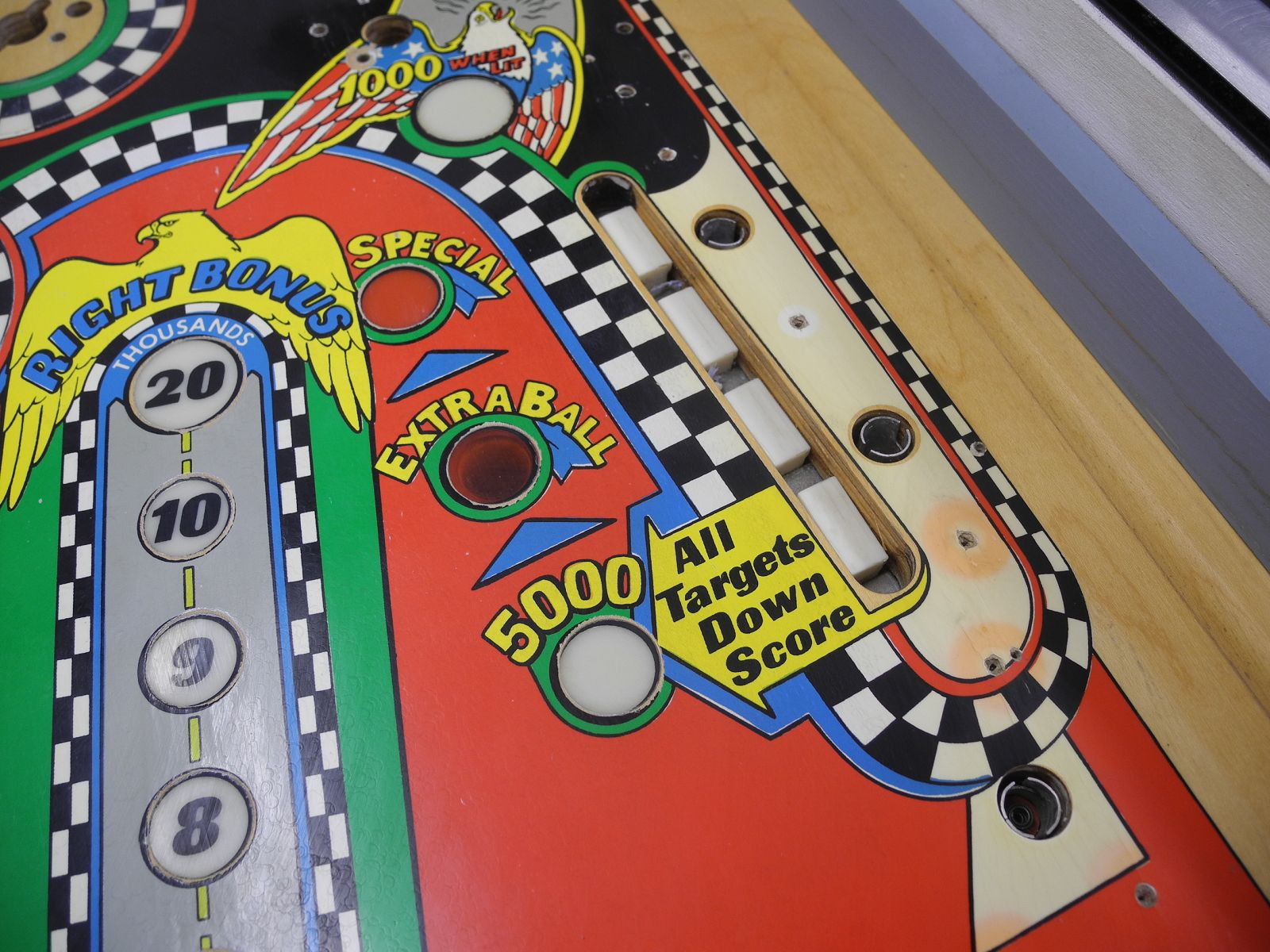

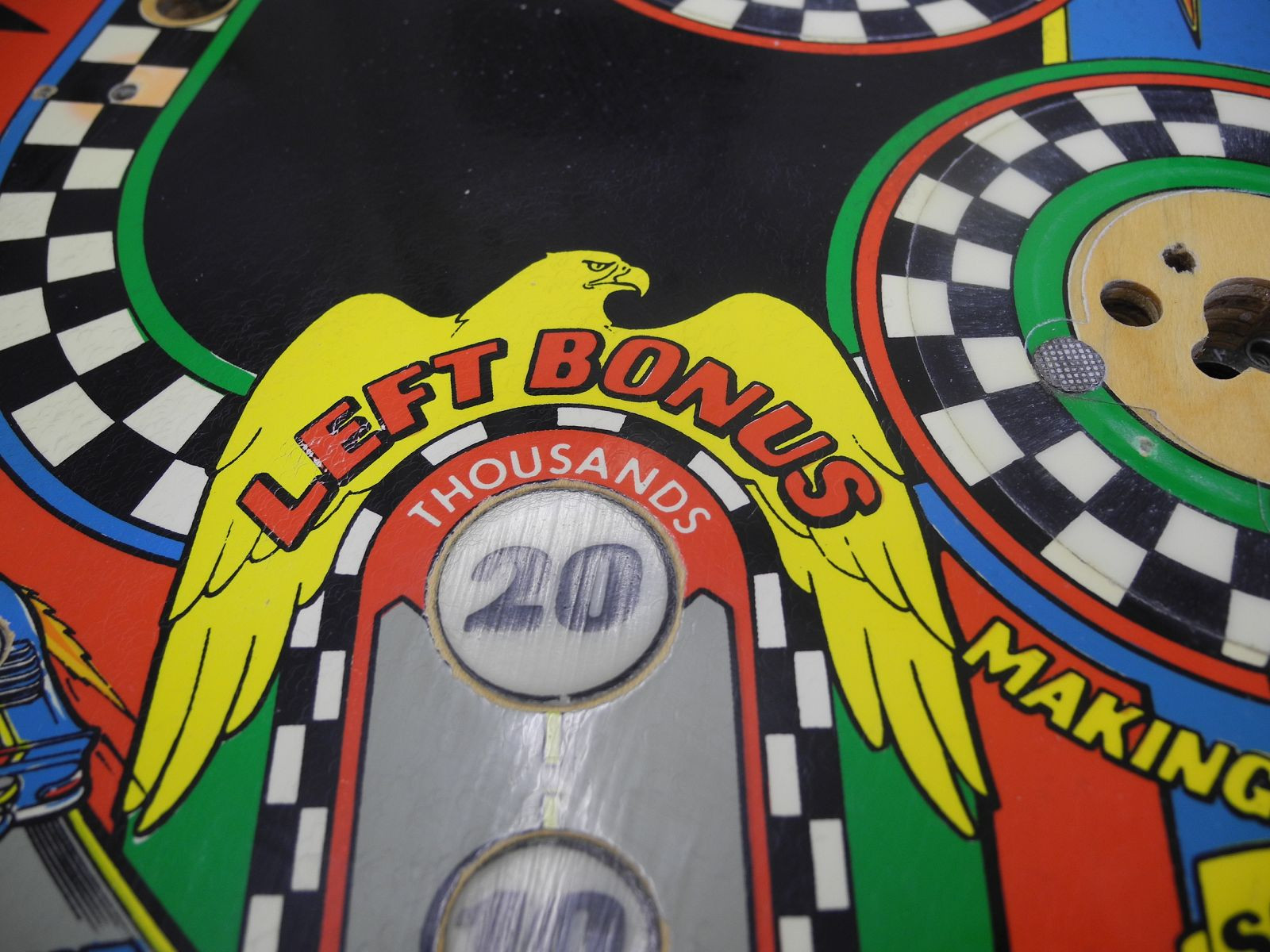

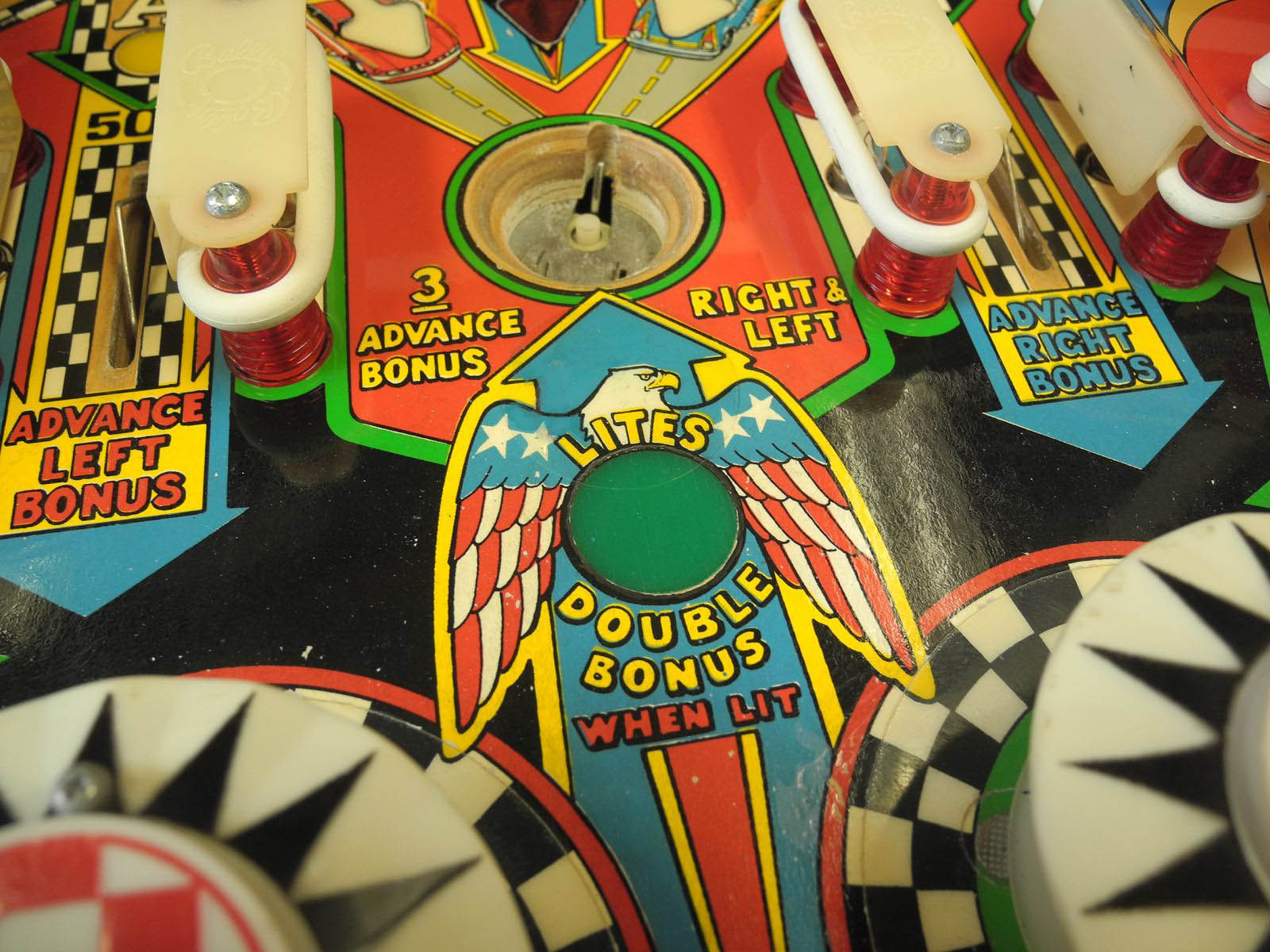

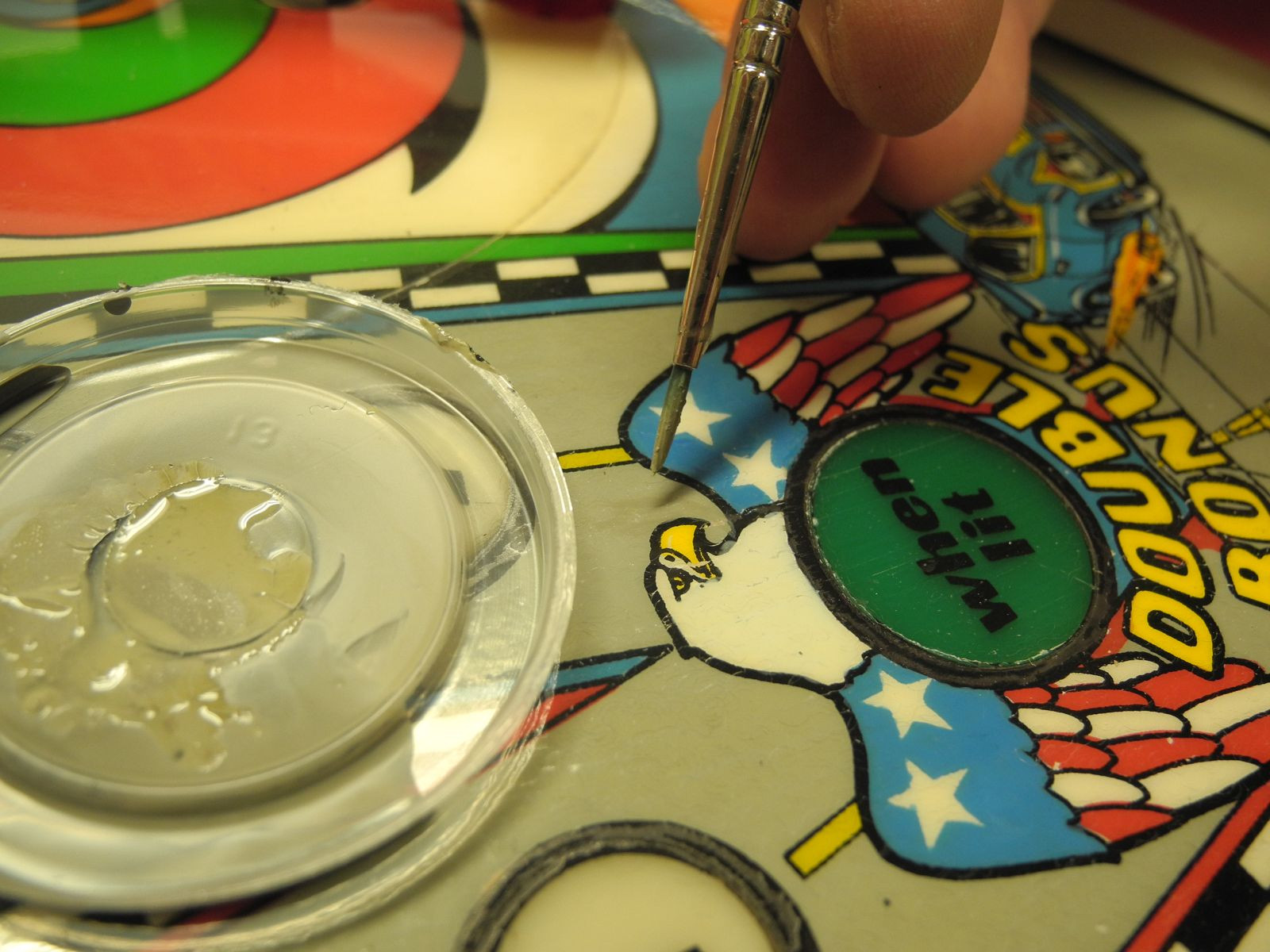

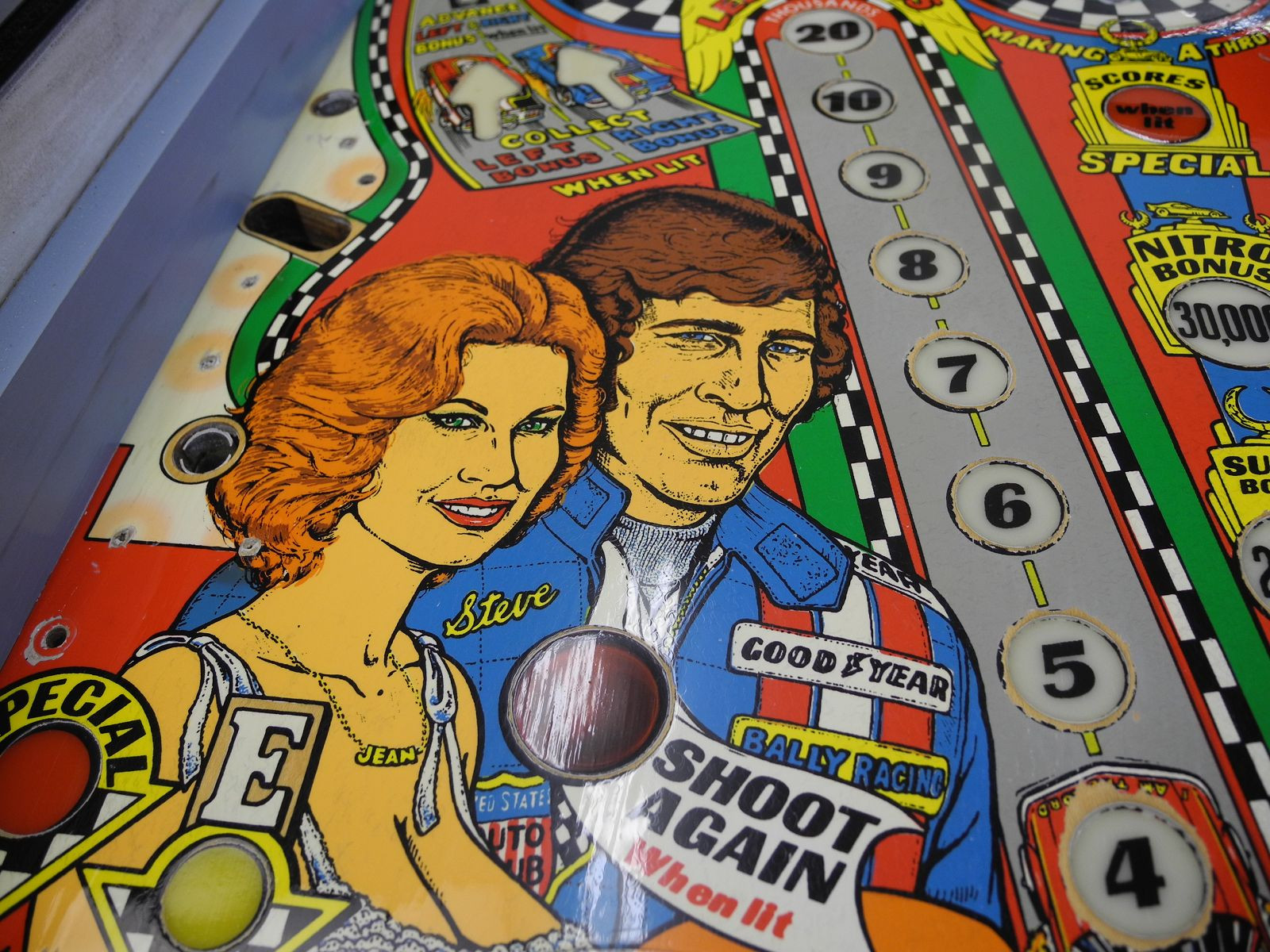

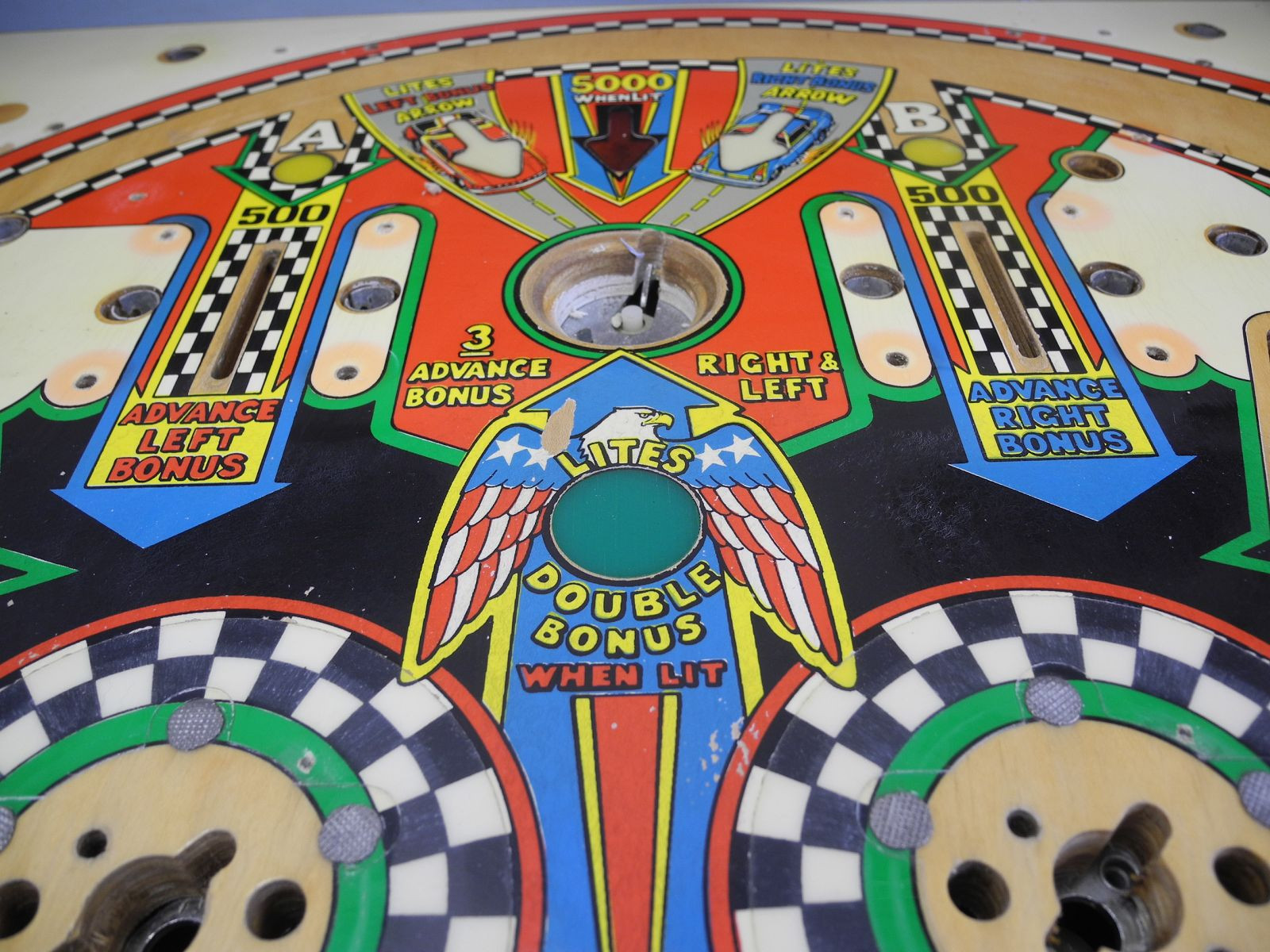

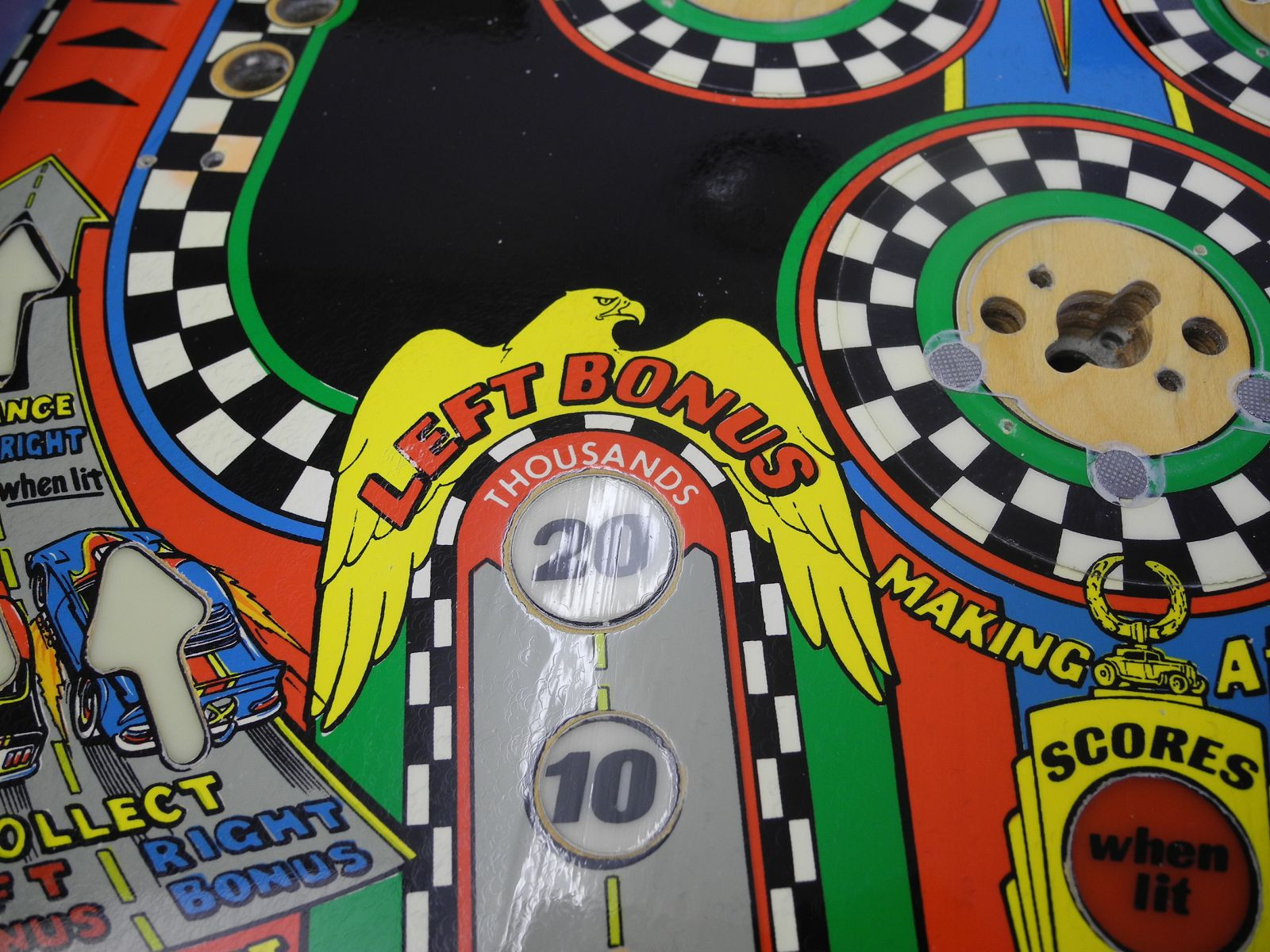

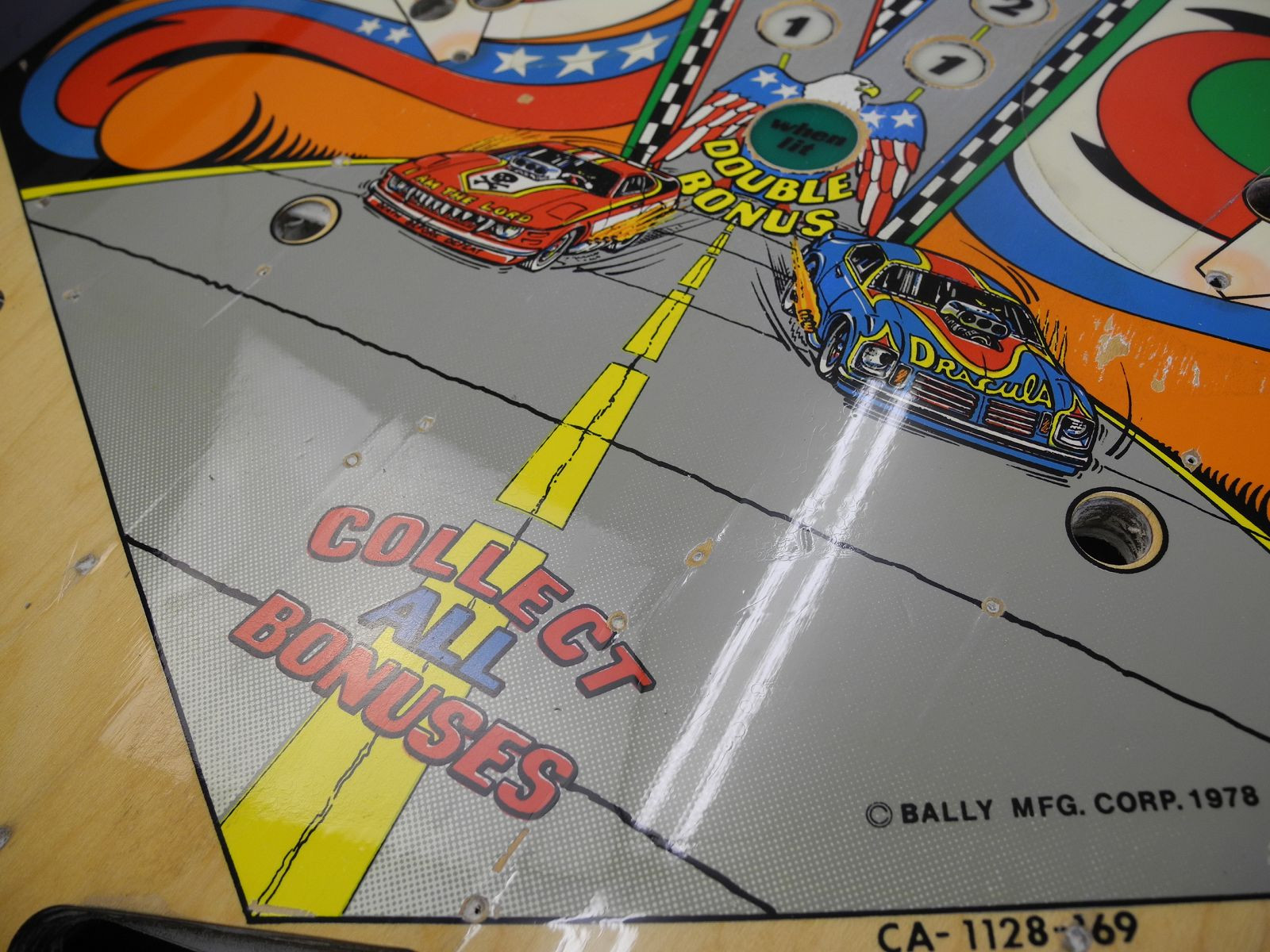

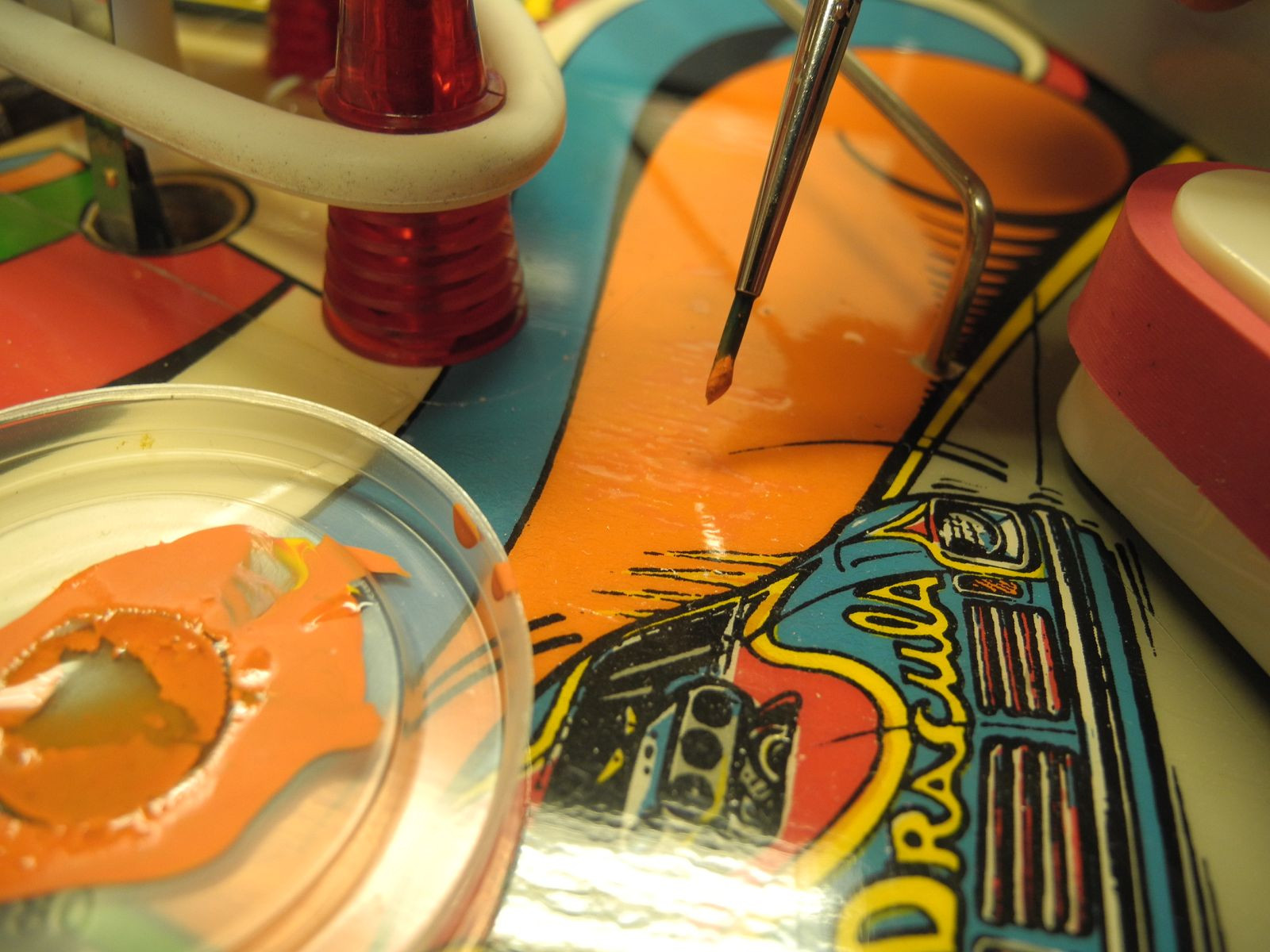

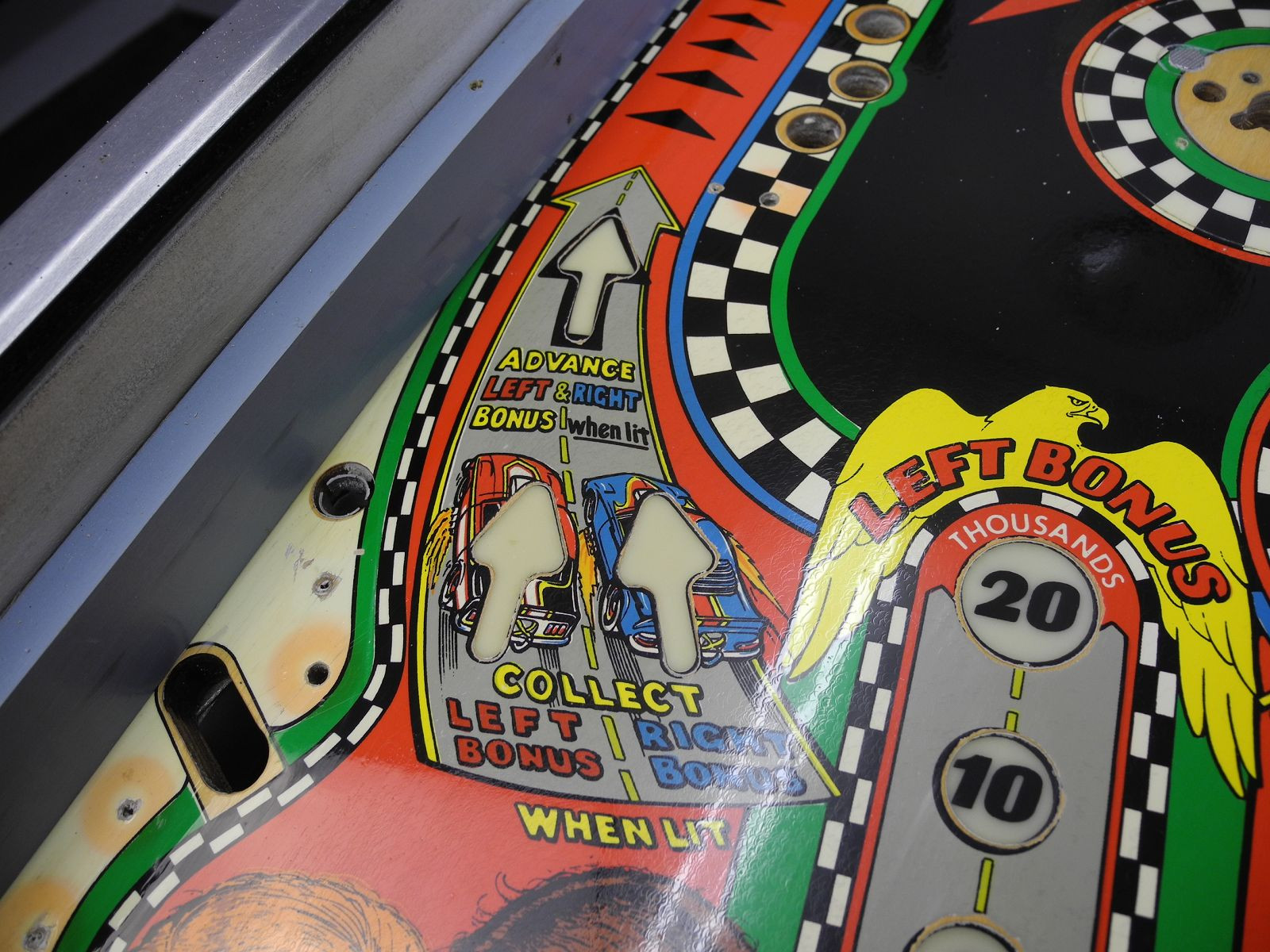

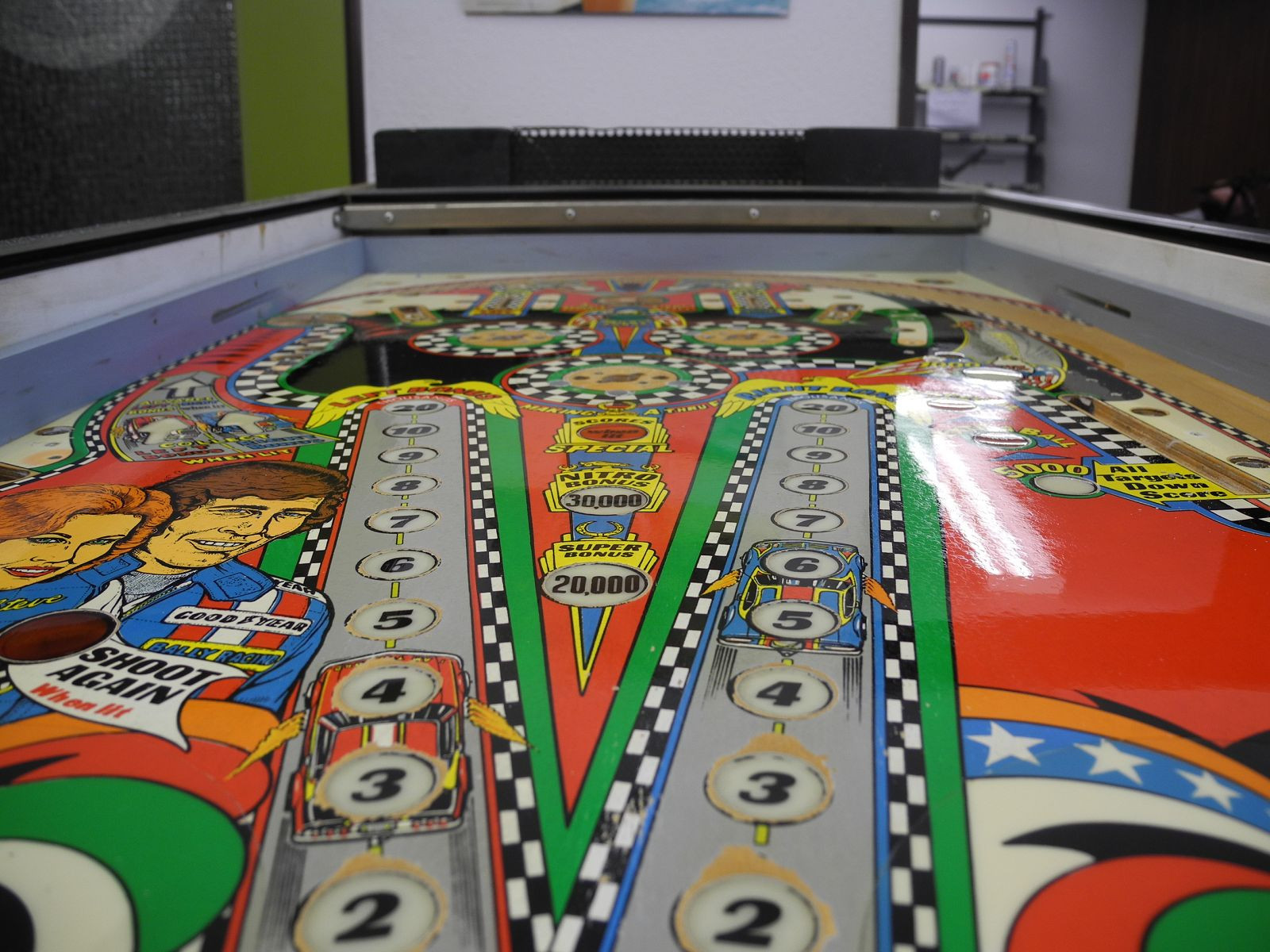

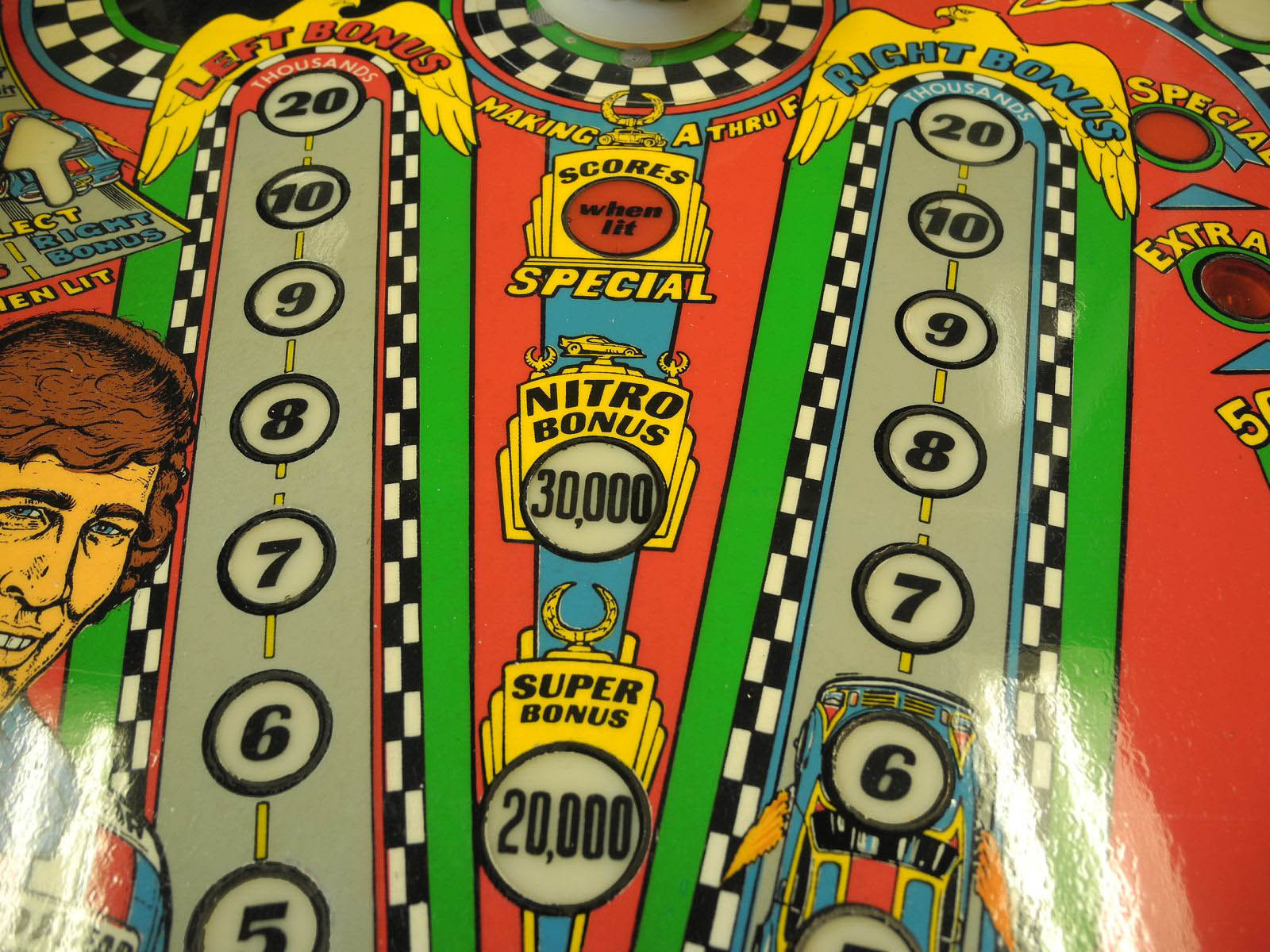

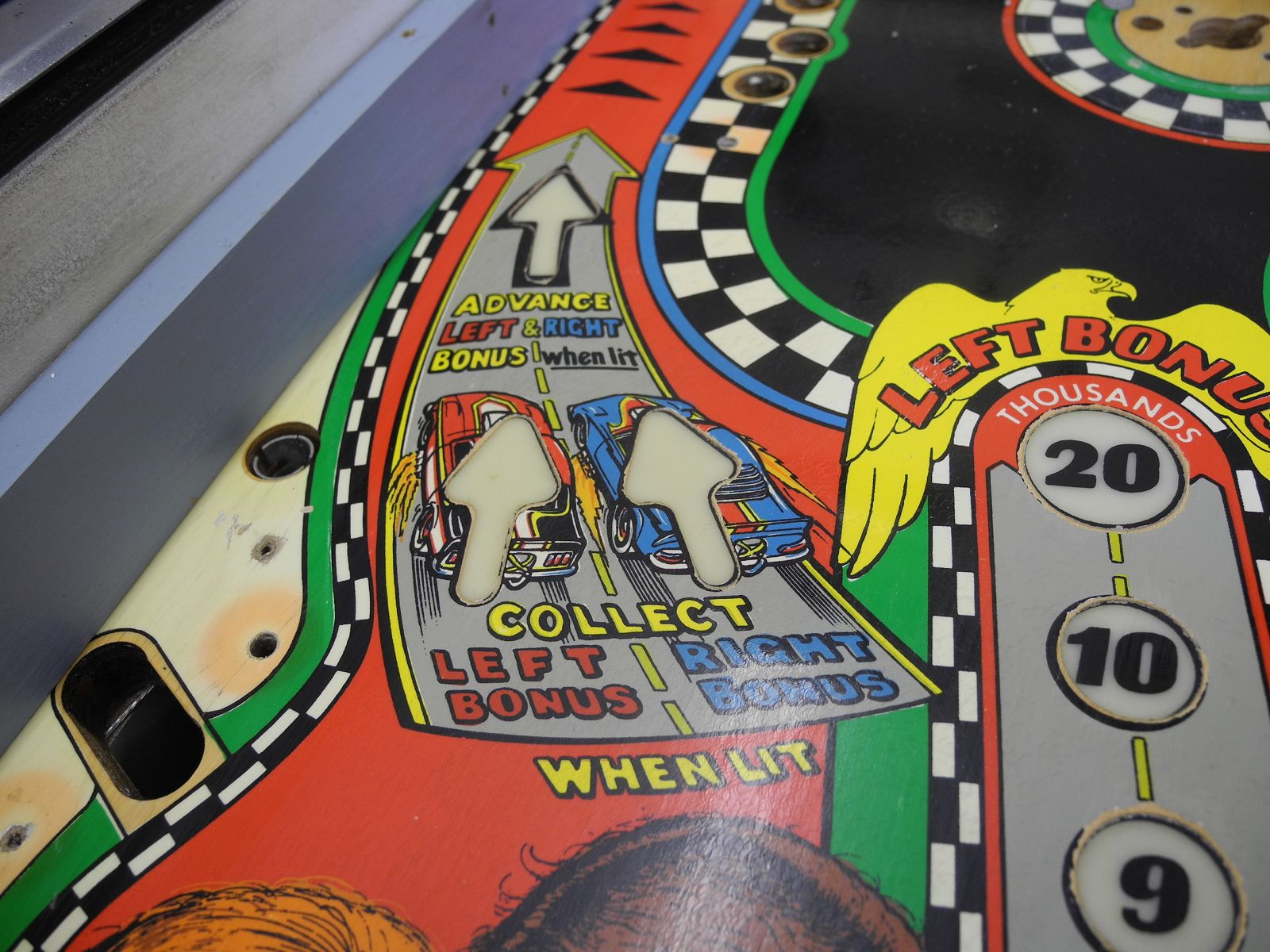

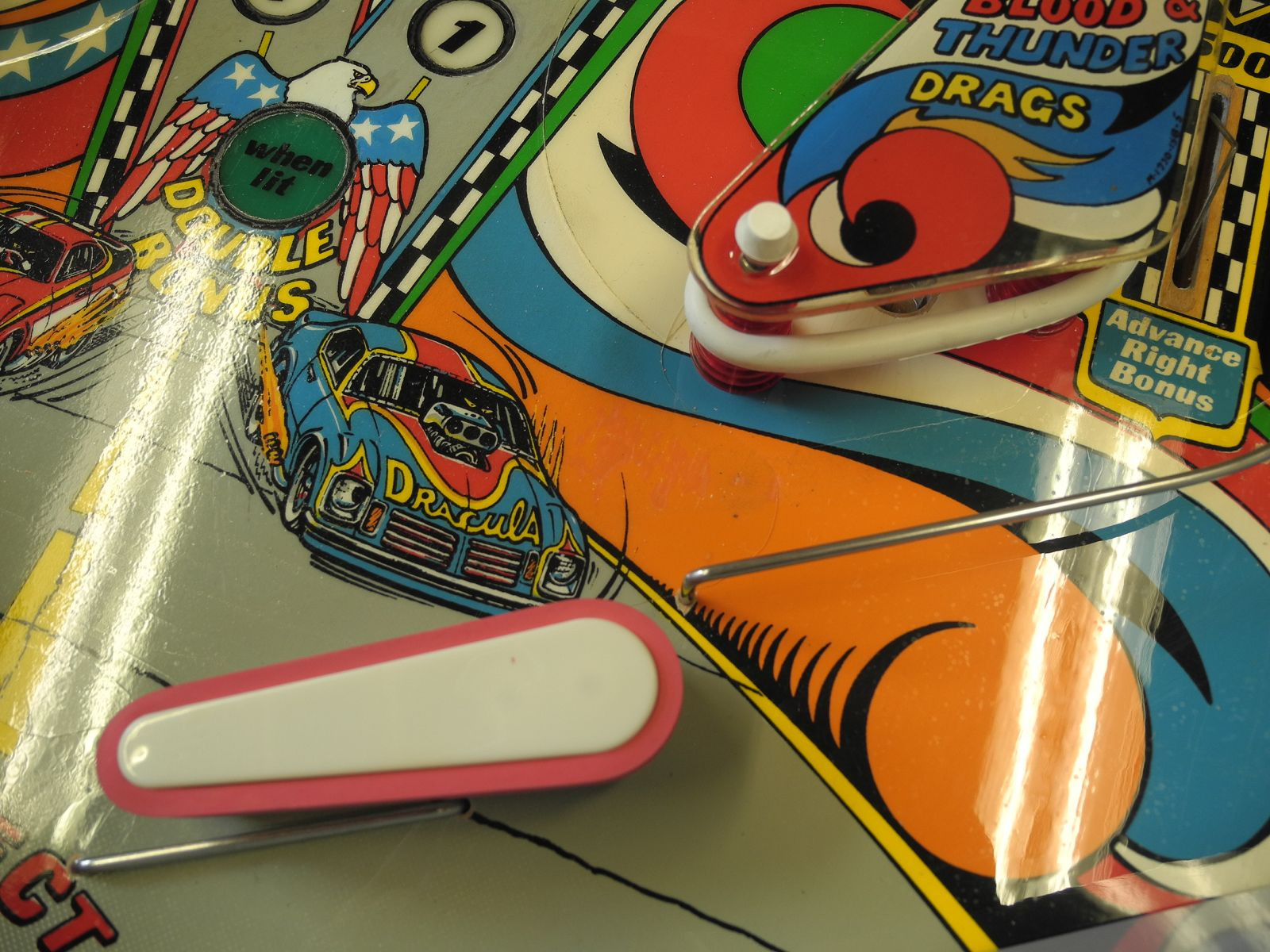

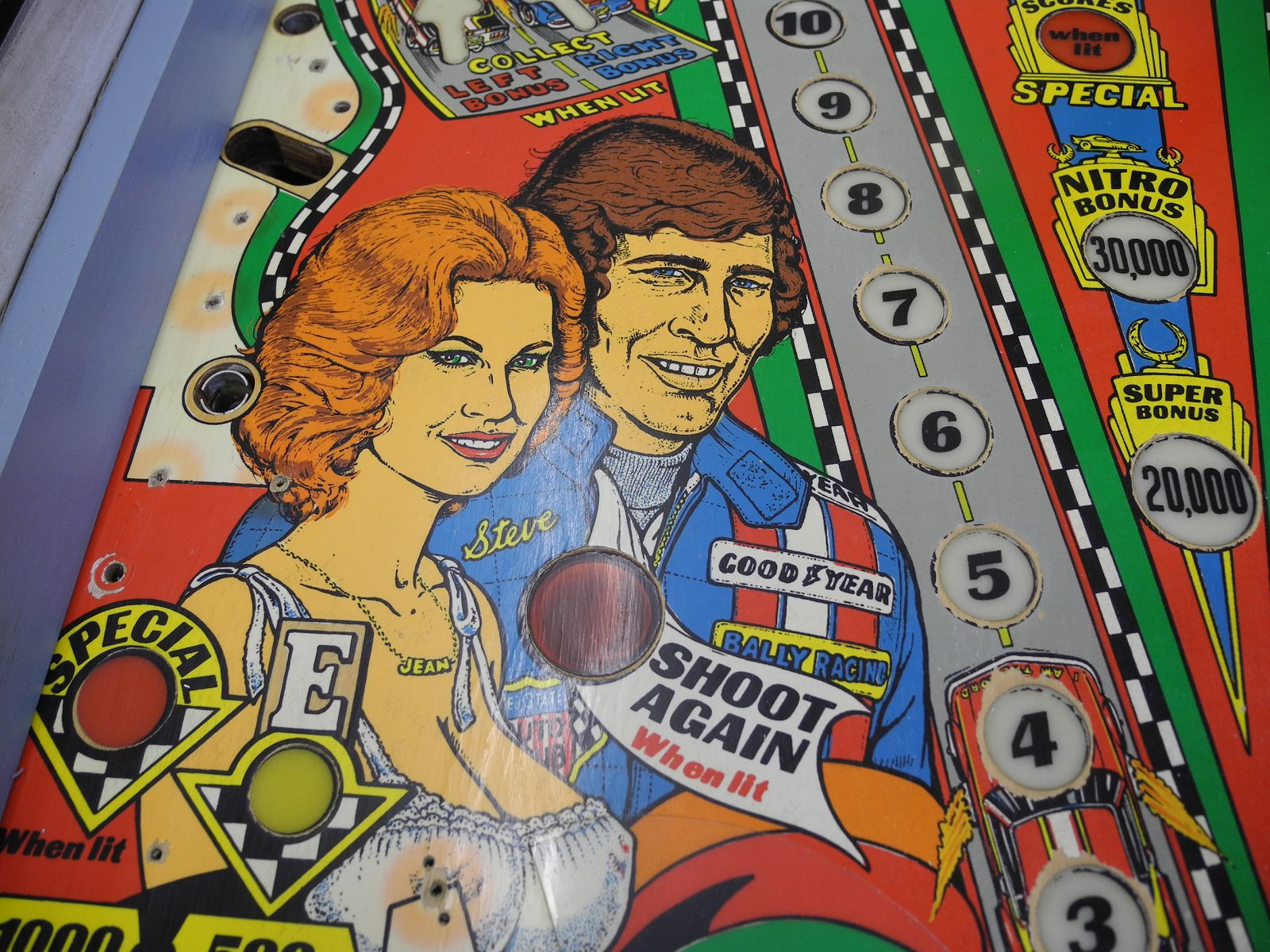

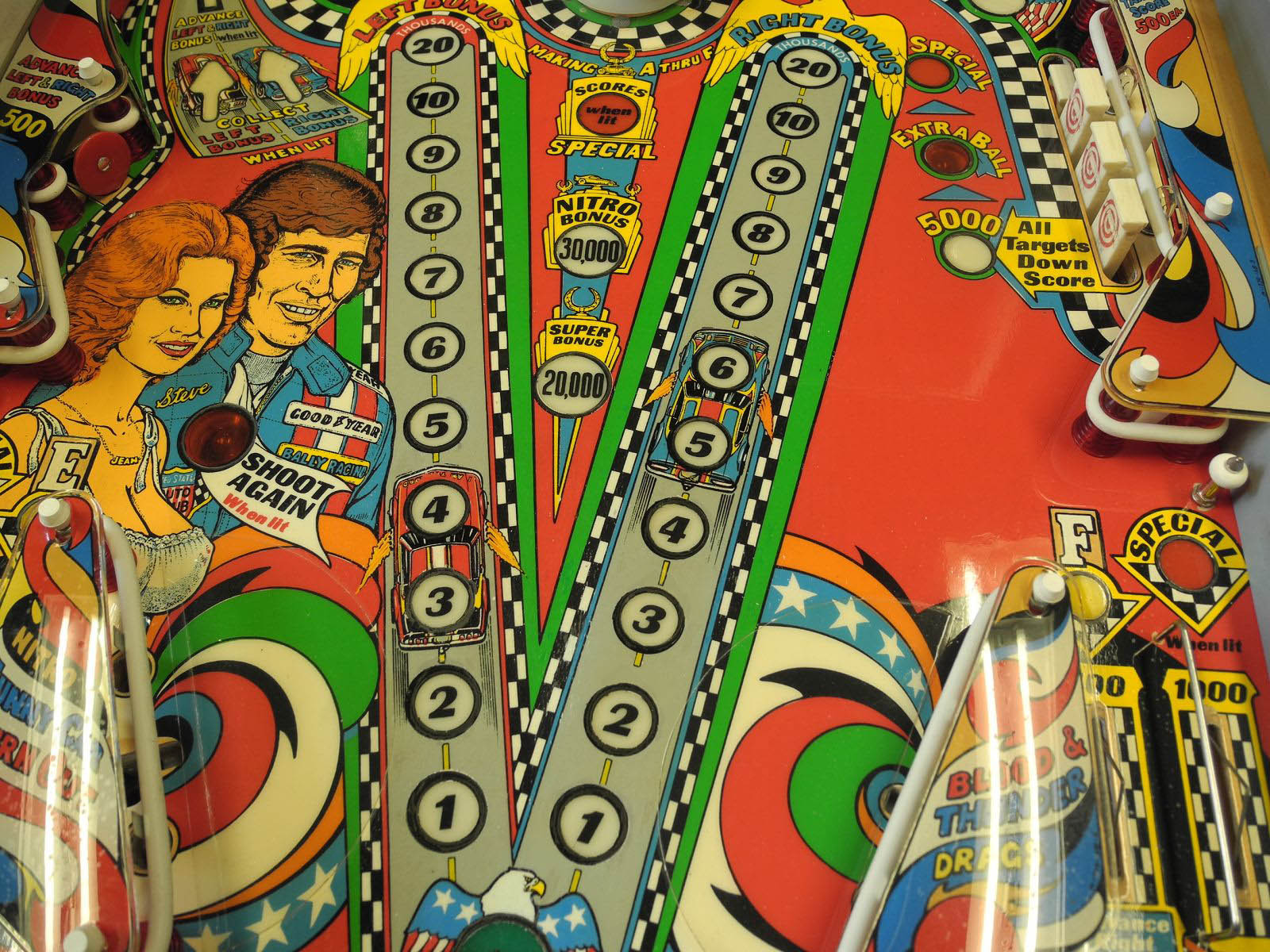

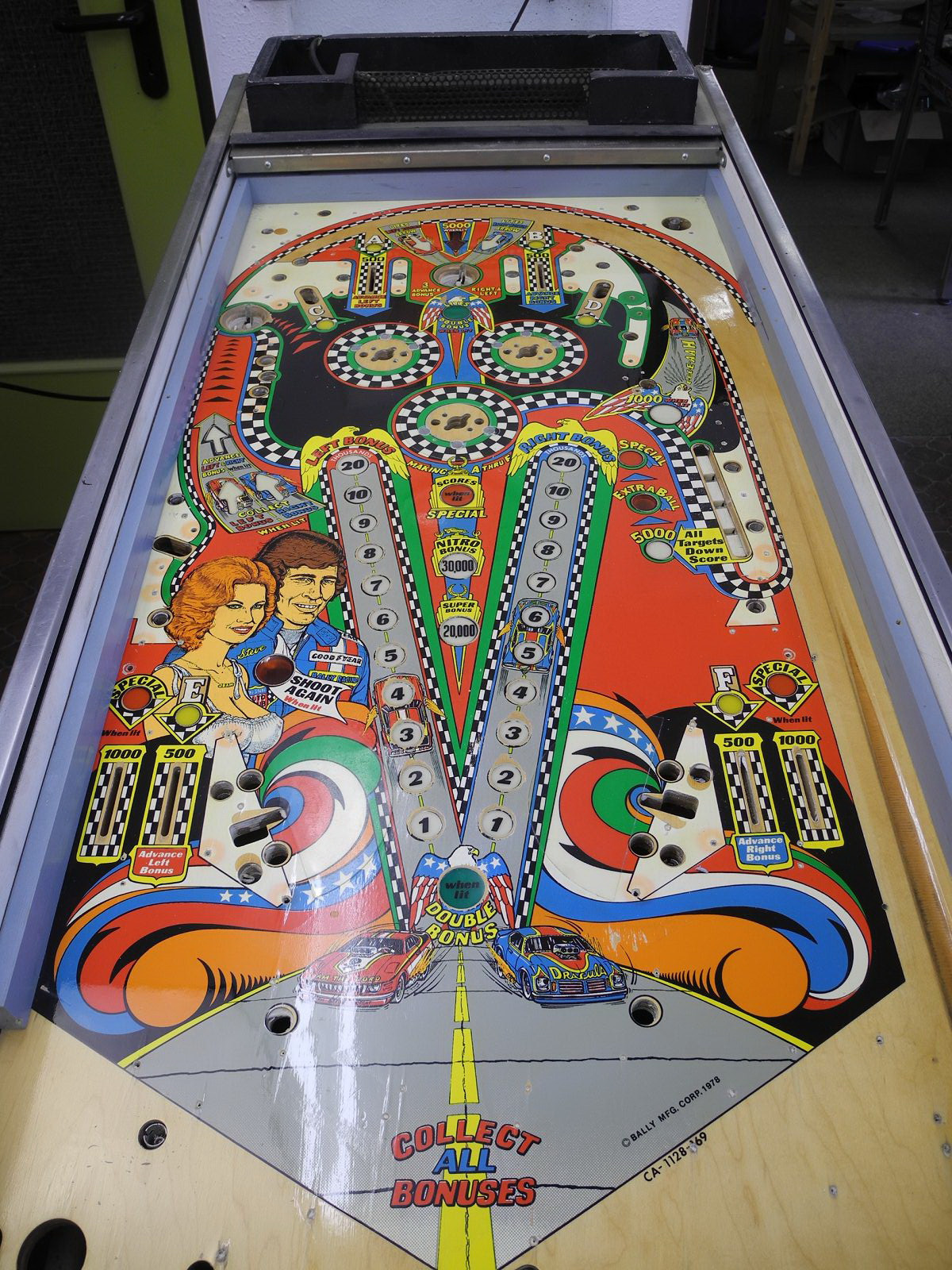

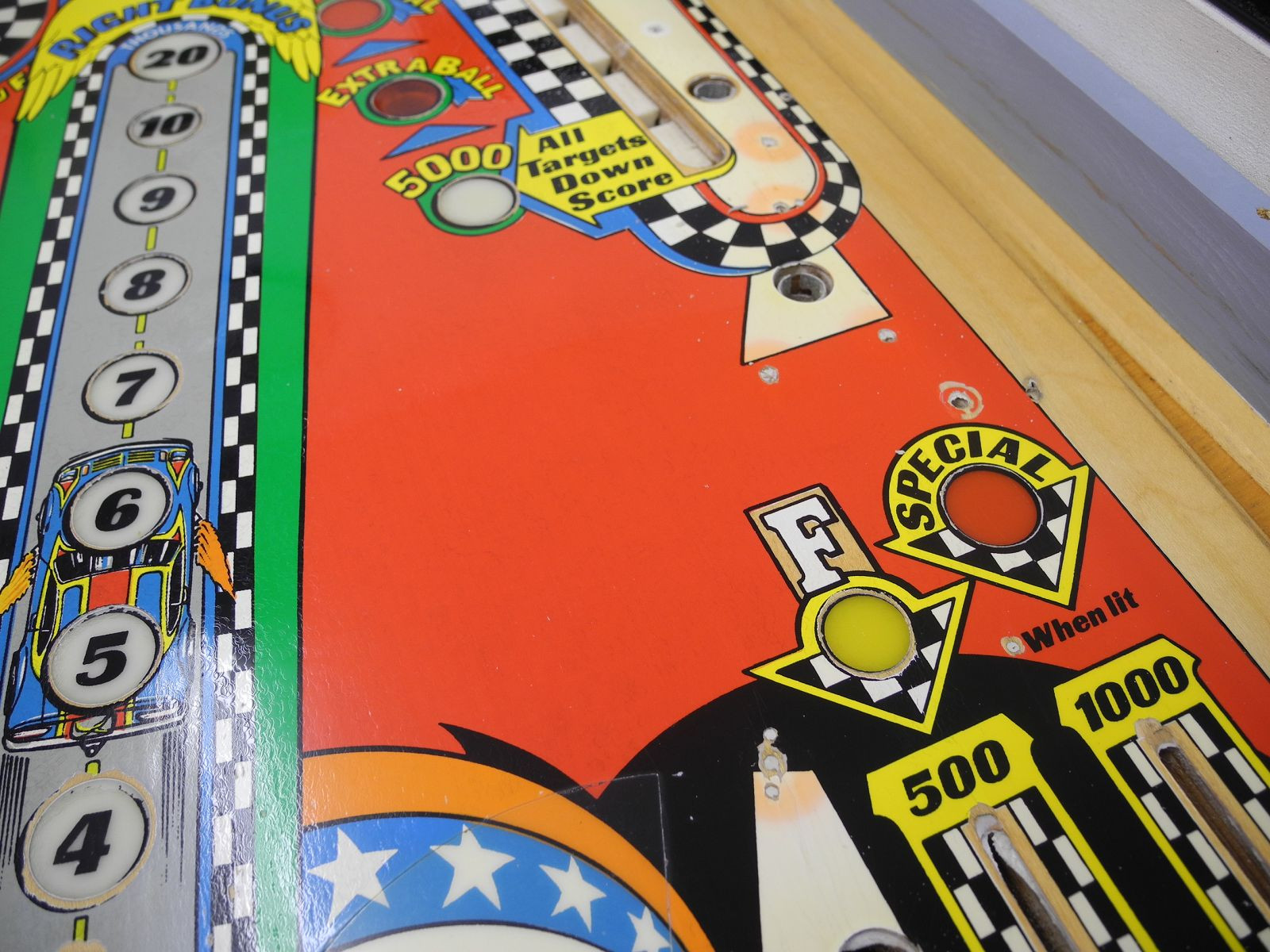

Partielle Restauration

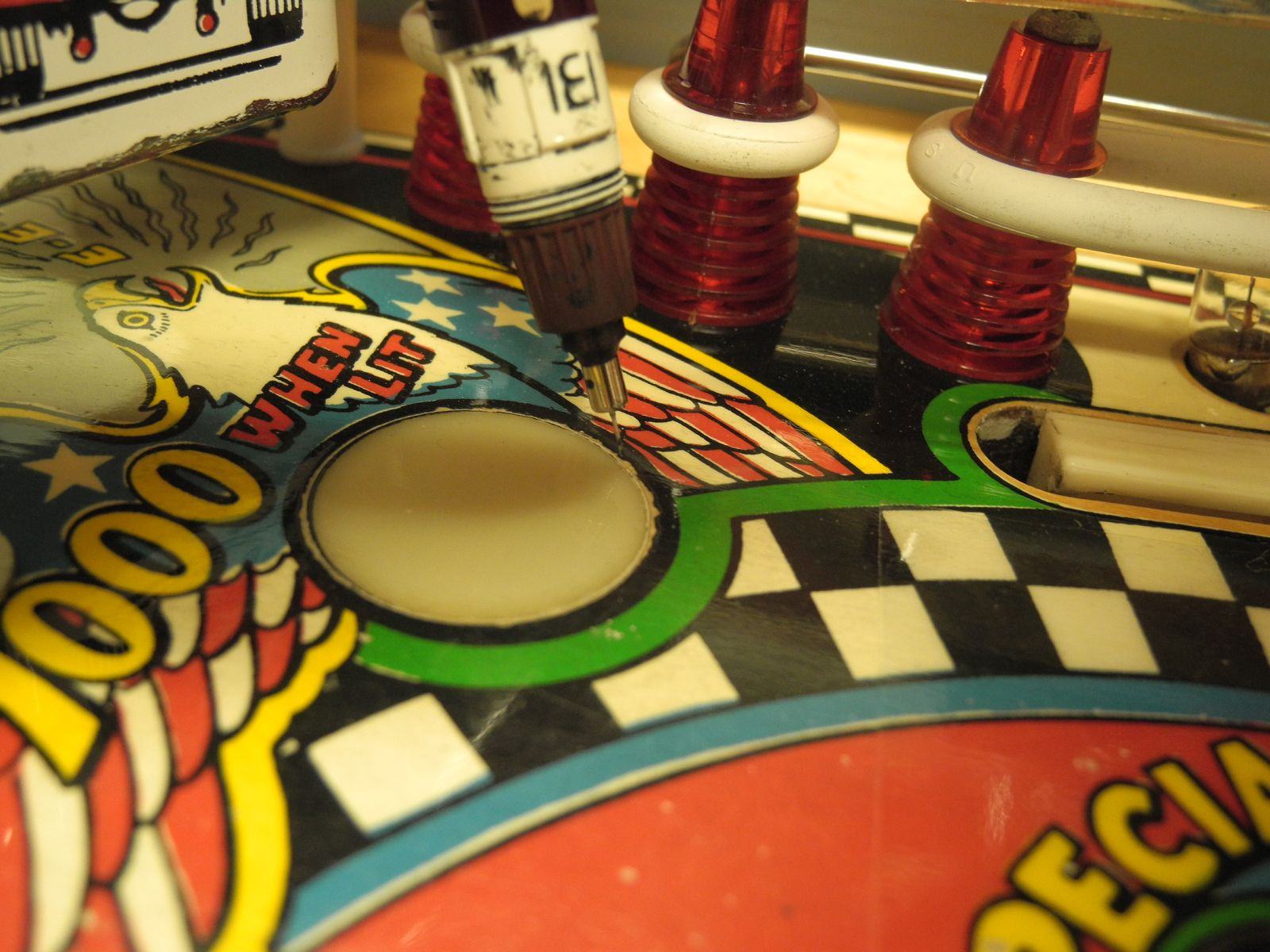

Ebenso können kleinere Beschädigungen manchmal (je nach Substanz des eigentlichen Lacks und Drucks) partiell ausgebessert und partiell lackiert bzw. mit einer Mylarfolie geschützt werden. Diese Dienstleistung wird gesondert kalkuliert und ist nicht automatisch inbegriffen bei der Restauration.
Komplette Spielfeldrestauration
Für ein sehr gutes Ergebnis muss das Spielfeld allerdings komplett restauriert und lackiert werden - hier einige Galerien von solid state Spielfeldern:

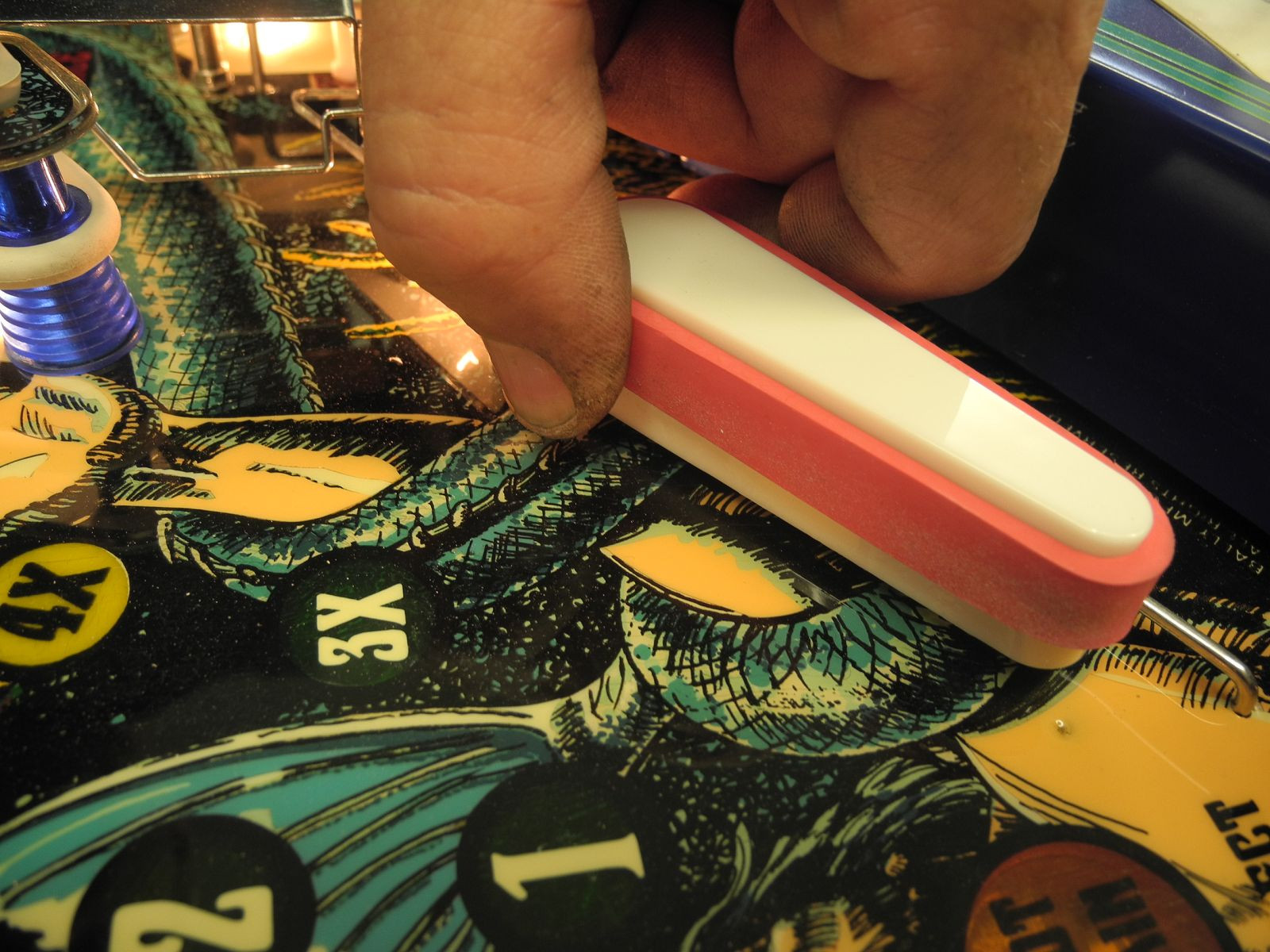

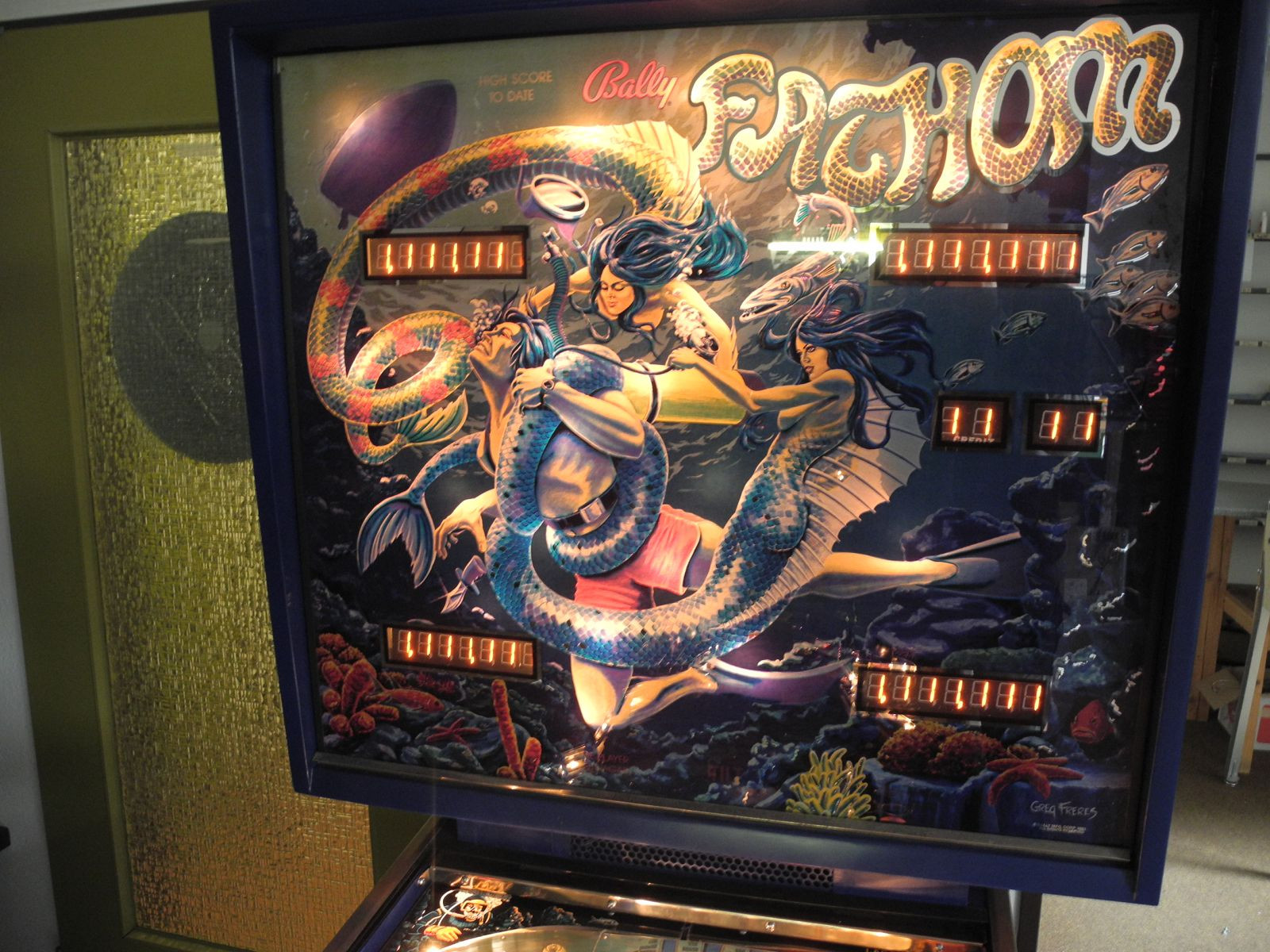

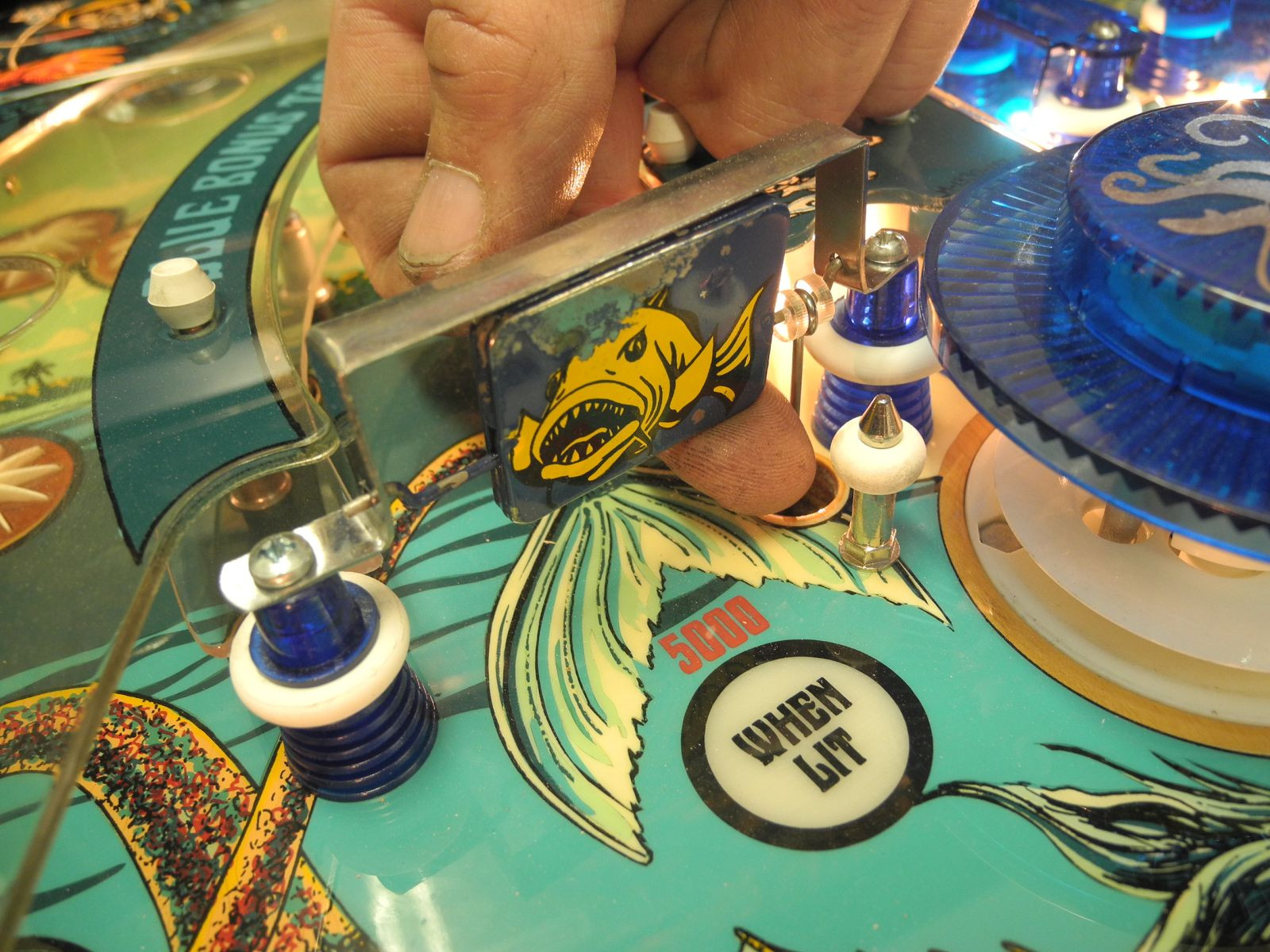

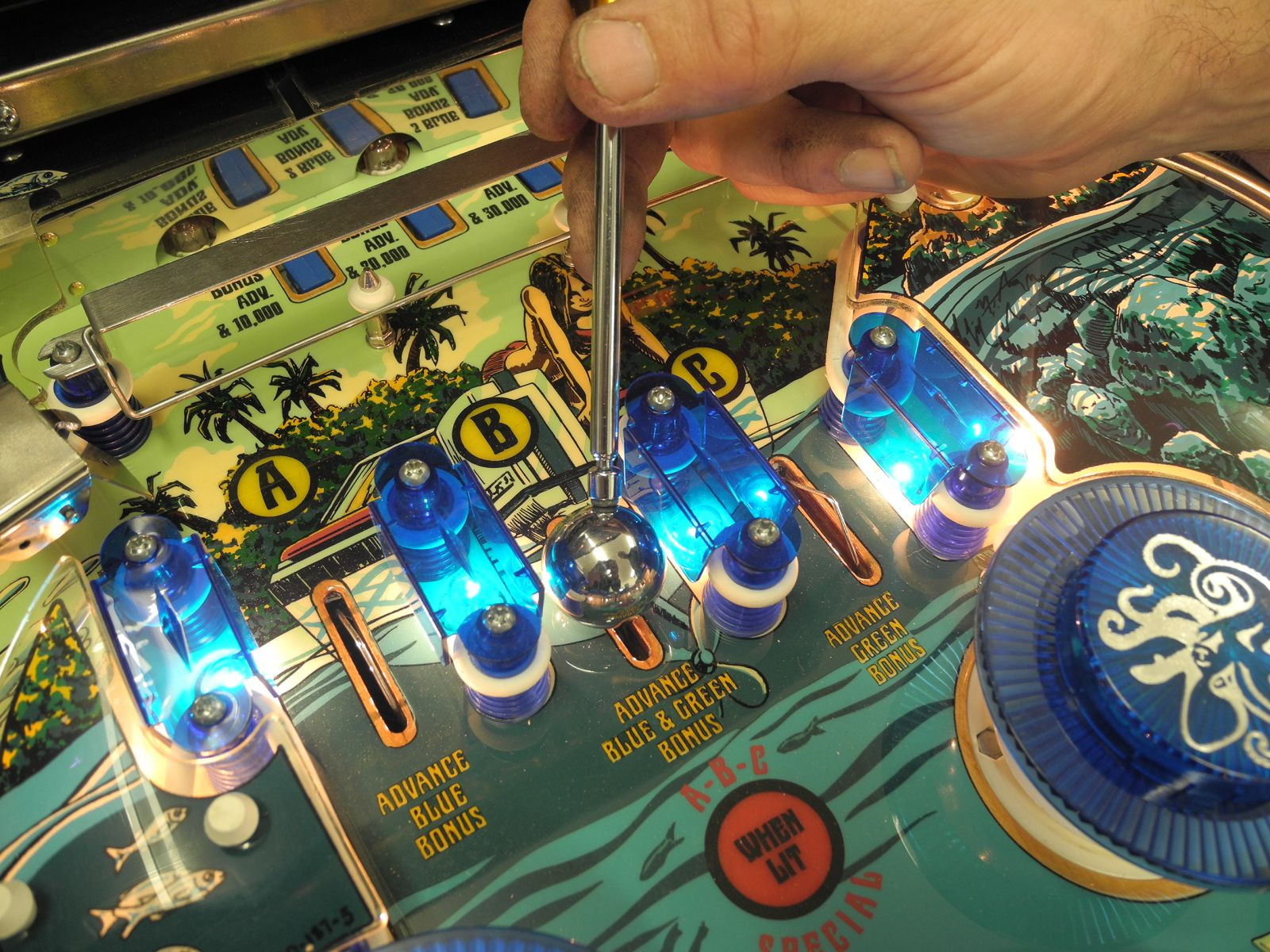

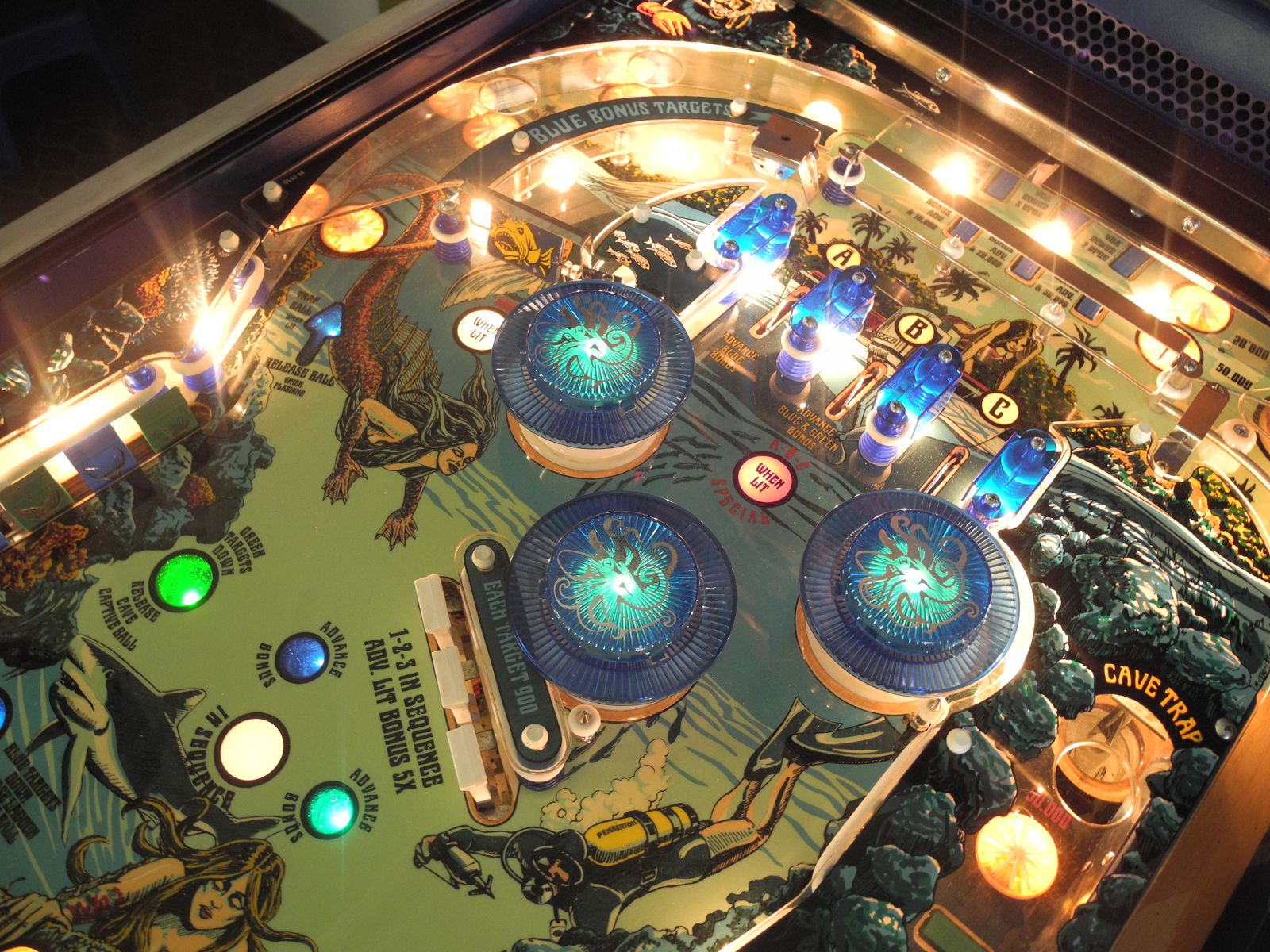

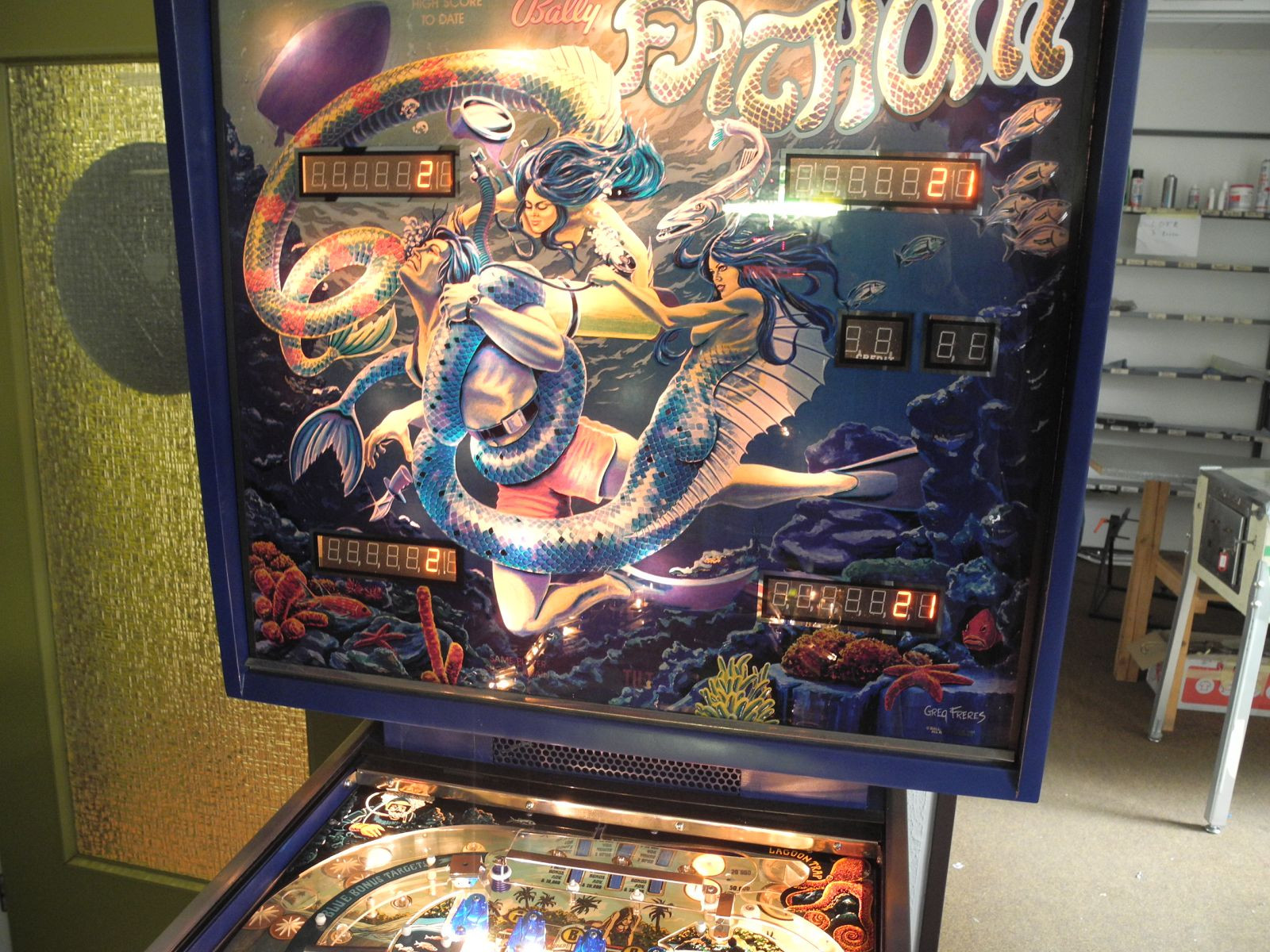

Montage und Funktionsprüfung

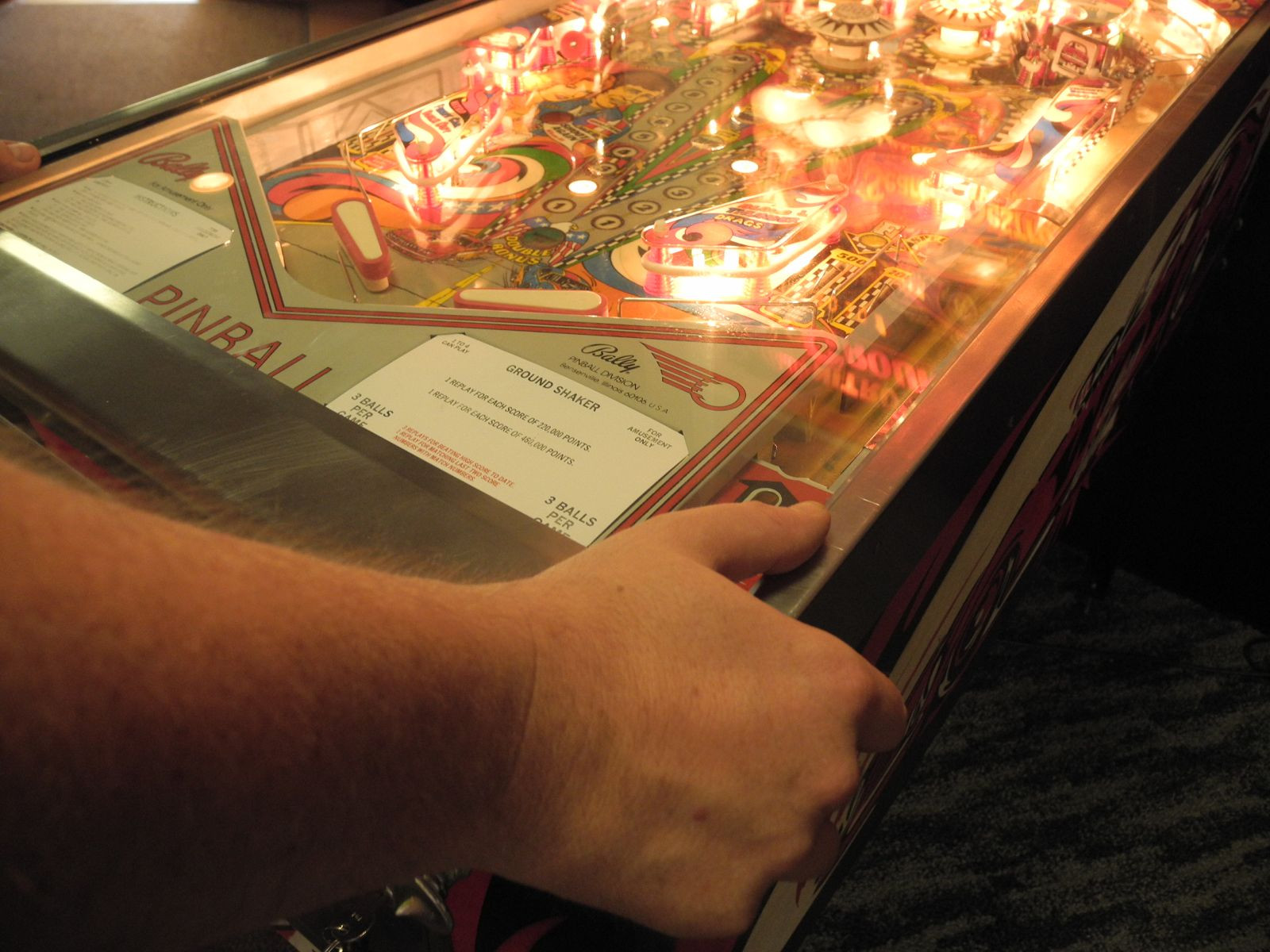

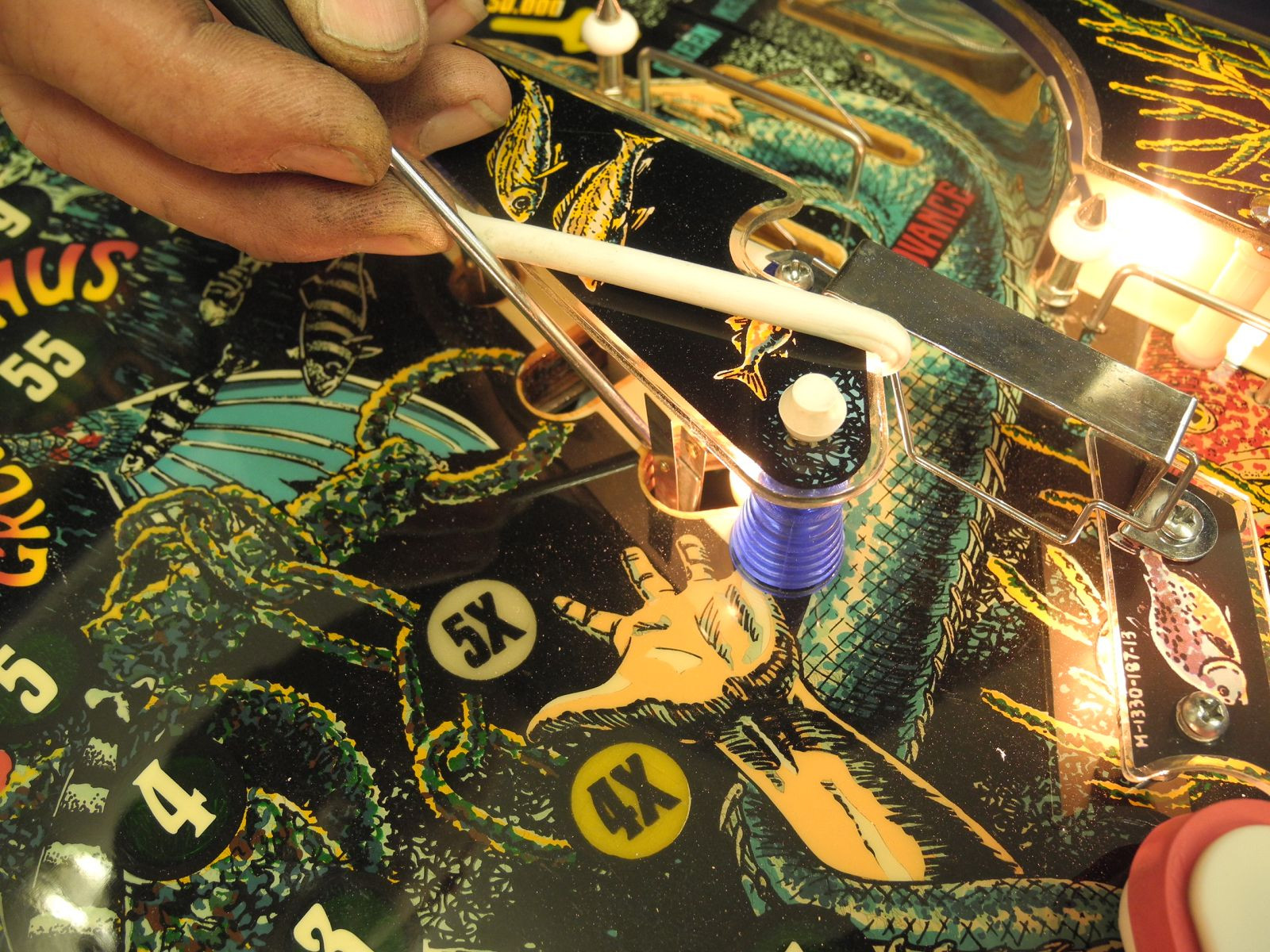

Nachdem alle Teile wie oben beschrieben aufgearbeitet wurden und die Elektronik überarbeitet wurde, wird der Flipper Stück für Stück wieder montiert. Danach erfolgt die Inbetriebnahme: intensive Tests aller Funktionen, Schalter, Kontakte, etc. Abschließend werden ca. 50-100 Probespiele gemacht.

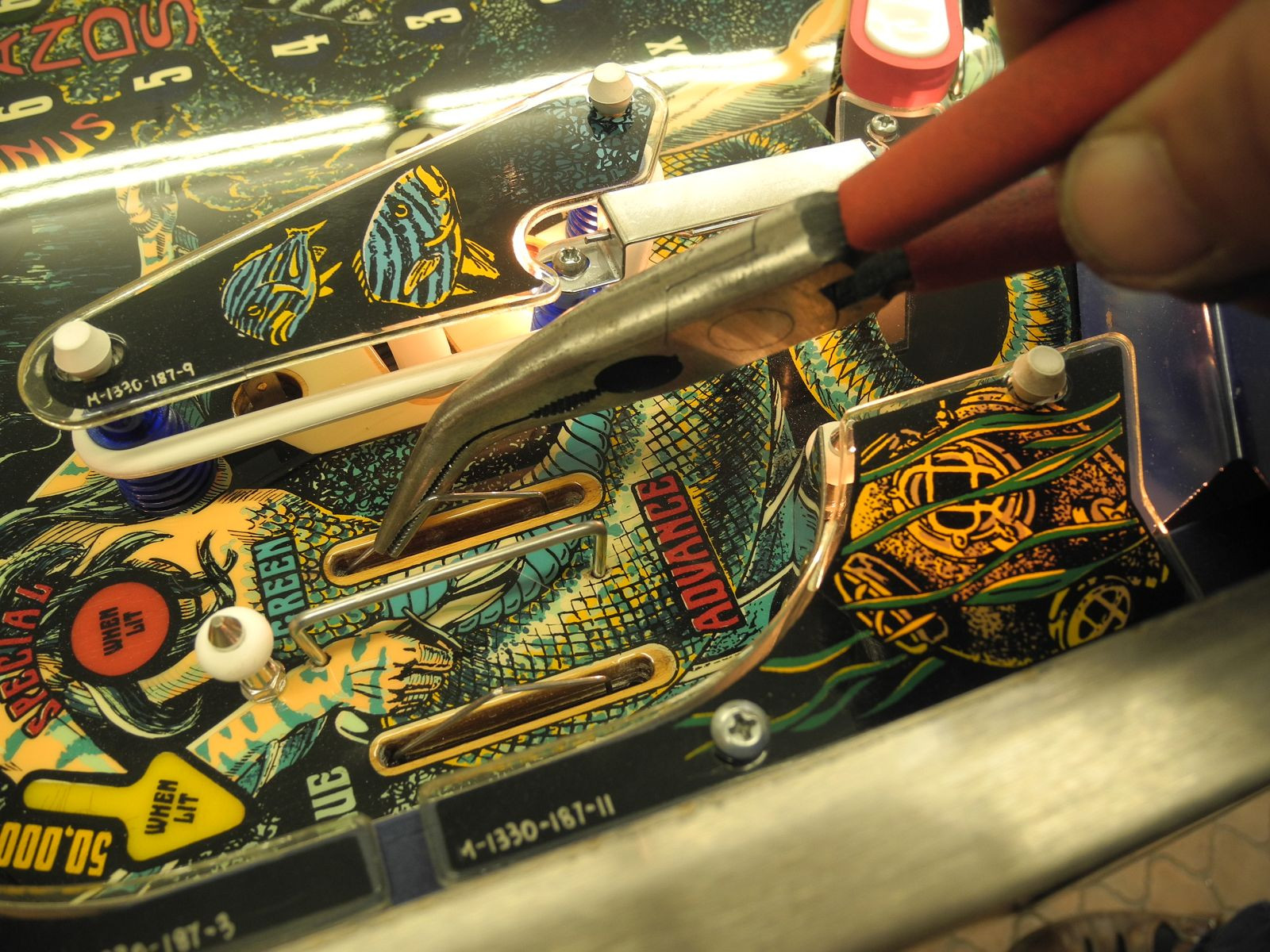

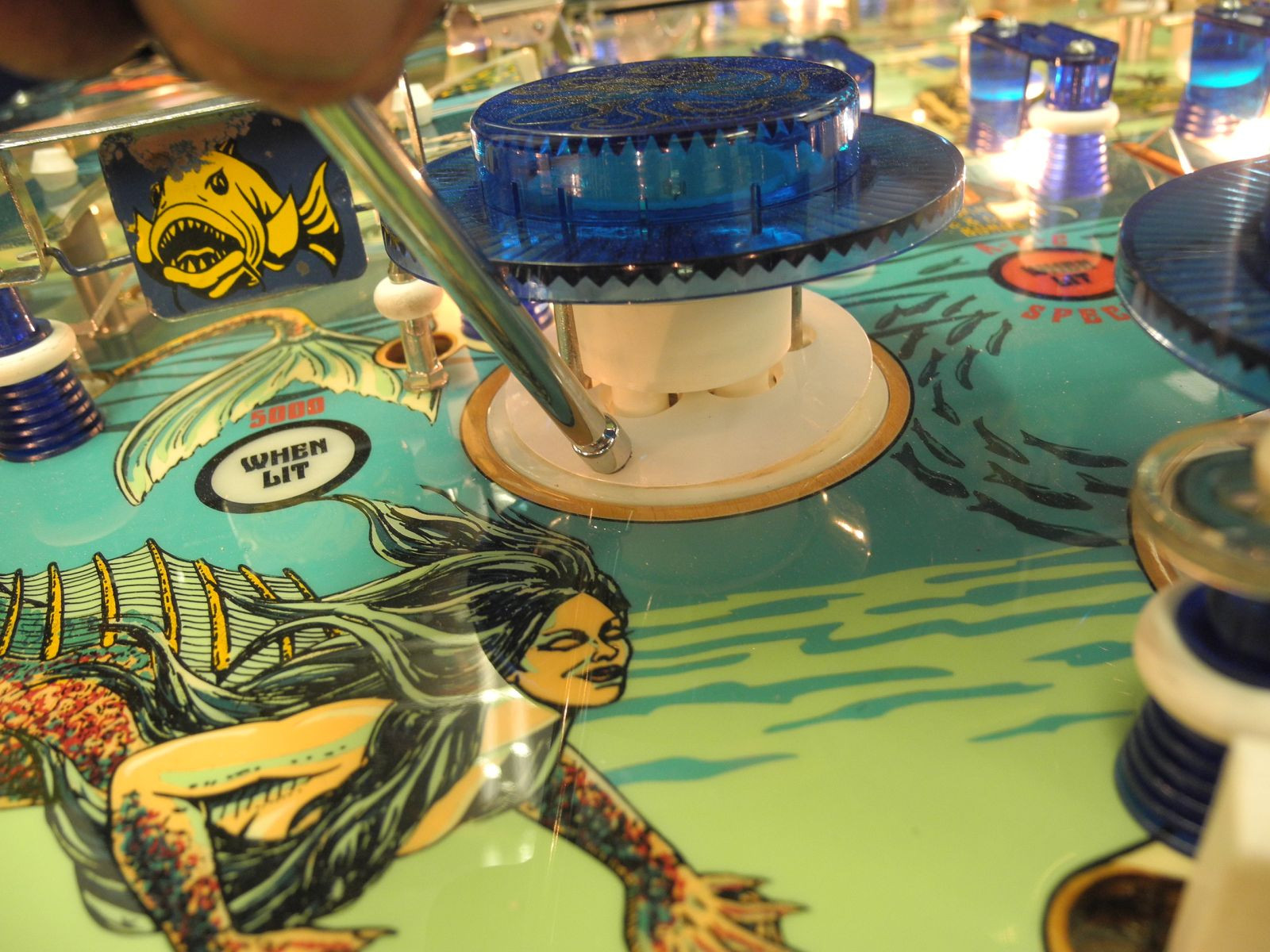

Feinabstimmung für ein perfektes Spielgefühl
Profitieren Sie von unserer langjährigen Erfahrung und unserer Passion für Flipper: wir haben alle gängigen Modelle in den letzten Jahrzehnten viele hunderte Male gespielt. Wir wissen genau wie die Kugel laufen sollte, wie die Flipperfinger optimal stehen sollten. Droptargets die leicht und satt fallen, Spinner die sich nicht nur drehen - diese müssen leichtgängig sein - es gibt nichts Schöneres als einen satten Spinnerschuss mit Spinner die sich scheinbar endlos lang drehen. Ein Flipper kann noch so faszinierend aussehen - das alles macht nur Sinn, wenn er sich ebenso gut spielt. Gerade auf die Feinabstimmung legen wir grossen Wert und verbringen mitunter viele Stunden bis sich der Flipper genau so spielt wie er sich spielen soll.
Preise:
Wie erwähnt arbeiten wir nach Checklisten, die in der höchsten Stufe weit über 150 Punkte umfasst. Im folgenden geben wir Ihnen einen groben Überblick über die inkludierten Leistungen - detaillierte Listen erhalten Sie auf Anfrage.
Restaurationsstufe 2
Inkludierte Leistungen (Verfahrensweisen wie oben beschrieben):
- Bestandsaufnahme mit Test aller Funktionen bei Anlieferung
- Recherche und Ersatzteilbesorgung im üblichen Rahmen
- Komplette Demontage der Spielfeldoberseite
- Reinigen und Aufarbeiten aller Spielfeldbestandteile:
- Reinigen und Polieren der Spielfeldplastiks
- Reinigen und Polieren der Targets
- Reinigen und Polieren aller Metallteile (Kugellaufspuren beseitigen, Schleifen der Metallteile die Original mit Schliff waren, Hochglanzpolieren aller sonstigen Metallteile wie Lane Guides, Ball Guides, etc.)
- Ersetzen von Verschleißteilen:
- Demontage von Slingshot-, Pop Bumper-, Flipperfinger- und sonstigen beweglichen Assemblies, intensive Reinigung und Bestücken mit neuen Verschleißteilen
- Bestücken mit neuen Gummis
- Bestücken mit neuen Birnchen bzw. LED's
- Bestücken mit neuen Spielfeldbestandteilen nach Absprache
Spielfeld:
- Intensive Reinigung, mehrstufiges Aufpolieren des Spielfeldes und Versiegelung mit Wachs. Kleinere Ausbesserungen im Schwarzbereich (Insertumrandungen)
- Alle Inserts werden von unten gereinigt
Gehäuse:
- Intensive Reinigung des Gehäuses und der Komponenten (ohne Demontage)
- Aufarbeiten (Schleifen) des Locks
- Aufarbeiten (Schleifen und Polieren) der Lockbar
- Reinigung und Polieren der Kassentüre
- Flipperfingerknöpfe werden gereinigt
Technik:
- Serviceprogramm für die Platinen wie oben beschrieben im üblichen Rahmen
- Bestückung der Platinen mit diversen neuen Bauteilen (vorsorglich)
- Reinigung und Nachlöten aller Stiftleisten
- Überprüfen aller Platinenstecker
- Verbauen eines externen Batteriehalters
- Montage des Flippers
- Intensive Funktionsprüfung aller Funktionen über ca. 8-10 Tage
- Feinabstimmung und Justage aller Funktionen (wir wissen genau wie sich ein perfekt funktionierender Flipper spielen sollte)
- Ca. 50-100 Probespiele
Arbeitsaufwand: ca. 40 Stunden
Preis: ab 2.500 Euro* inkl. Mwst
*Preis gilt für einen Flipper im üblichen/typischen Basiszustand. Preis kann je nach Ausgangszustand, Modell und Sonderwünschen des Kunden variieren. Grundlage des Angebotspreises ist ein kalkulatrischer Stundenansatz von 40 Stunden. Wir arbeiten mit einem detaillierten Zeiterfassungssystem. Sollten die Gesamtstunden deutlich überschritten werden, wird sich der Preis für die Restauration analog erhöhen. Dies besprechen wir während der Restauration mit unseren Kunden.
Restaurationsstufe 1
Inkludierte Leistungen (Verfahrensweisen wie oben beschrieben):
Inklusive aller Leistungen wie in Stufe 2 plus:
Spielfeld:

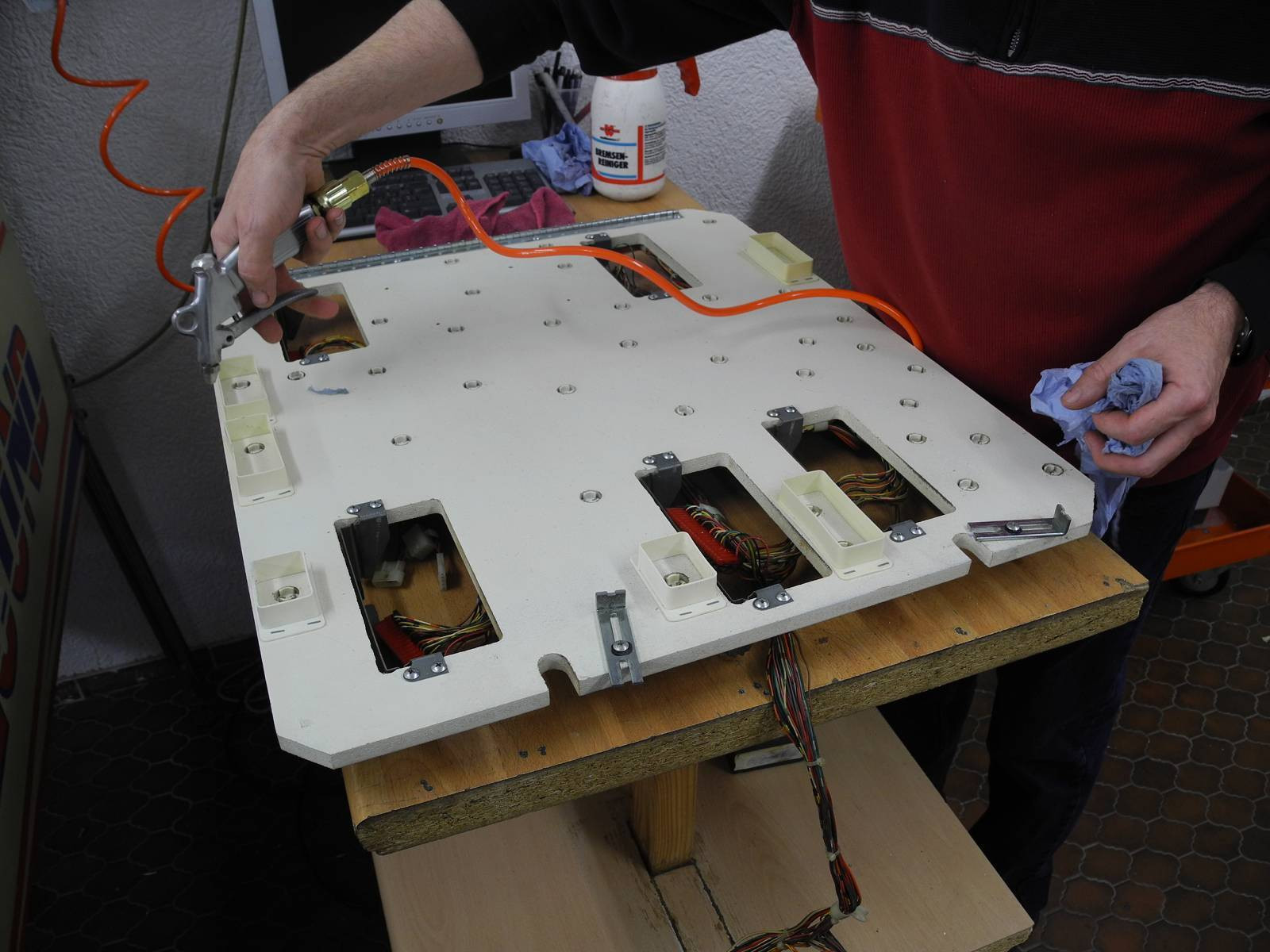

- Auch alle Bauteile der Spielfeldunterseite werden demontiert und gereinigt
- Alle Kabelstränge werden maschinell gereinigt
- Alle Assemblies werden zerlegt und gereinigt
- Alle Spulenpapiere werden durch Neue ersetzt
- Die seitlichen Holzleisten auf dem Spielfeld werden aufgearbeitet bzw. neu lackiert
Gehäuse:
- Alle Bestandteile des Gehäuses werden aufgearbeitet und Metallteile poliert, die Kabelstränge gereinigt.
- Der Gehäuseboden wird intensiv gereinigt.
- Alle Schrauben werden aufgearbeitet und poliert.
Arbeitsaufwand: ca. 60 Stunden
Preis: ab 3.500 Euro* inkl. Mwst
*Preis gilt für einen Flipper im üblichen/typischen Basiszustand. Preis kann je nach Ausgangszustand, Modell und Sonderwünschen des Kunden variieren.Grundlage des Angebotspreises ist ein kalkulatrischer Stundenansatz von 60 Stunden. Wir arbeiten mit einem detaillierten Zeiterfassungssystem. Sollten die Gesamtstunden deutlich überschritten werden, wird sich der Preis für die Restauration analog erhöhen. Dies besprechen wir während der Restauration mit unseren Kunden.
Weitere Kosten:
- Ggf. Pauschale für Recherche und Ersatzteilbeschaffung (das kann je nach Modell einige Stunden dauern) wenn diese den üblichen Aufwand übersteigt
- Ersatzteile nach Absprache mit dem Kunden
- Pauschale für Verbrauchsmaterialien bei der Restauration (ca. 40-100 Euro)
- Pauschale für elektronisches Kleinmaterial bei der Platinenreparatur (ca. 30-70 Euro)
- Ggf. Abholung und Anlieferung des Flippers (inkl. Inbetriebnahme)
Zusatzleistungen (auf Anfrage bzw. nach Absprache):
- Verzinken
- Verchromen
- Partielles Aufarbeiten und Lackieren des Gehäuses
- Partielles Ausbessern und Lackieren des Spielfeldes
- Tauschen von defekten, maroden Lampensockeln pro Stück 5,00 Euro zzgl. Sockel (1,50-2,00 Euro)
- Platinenreparatur die den üblichen "Platinenservice" übersteigt
- Erneuern der Platinenstecker pro Stück 12-18 Euro inkl. Material (je nach Größe des Steckers / Anzahl der Pins)
Upgrades:
- Superfluxx LED's (Optifluxx) für Inserts inkl. Einbau ca. 130-170 Euro
- Superfluxx LED's für die Allgemeinbeleuchtung inkl. Einbau pro Stück ca. 2,50 Euro
- Soundsystem auf Anfrage

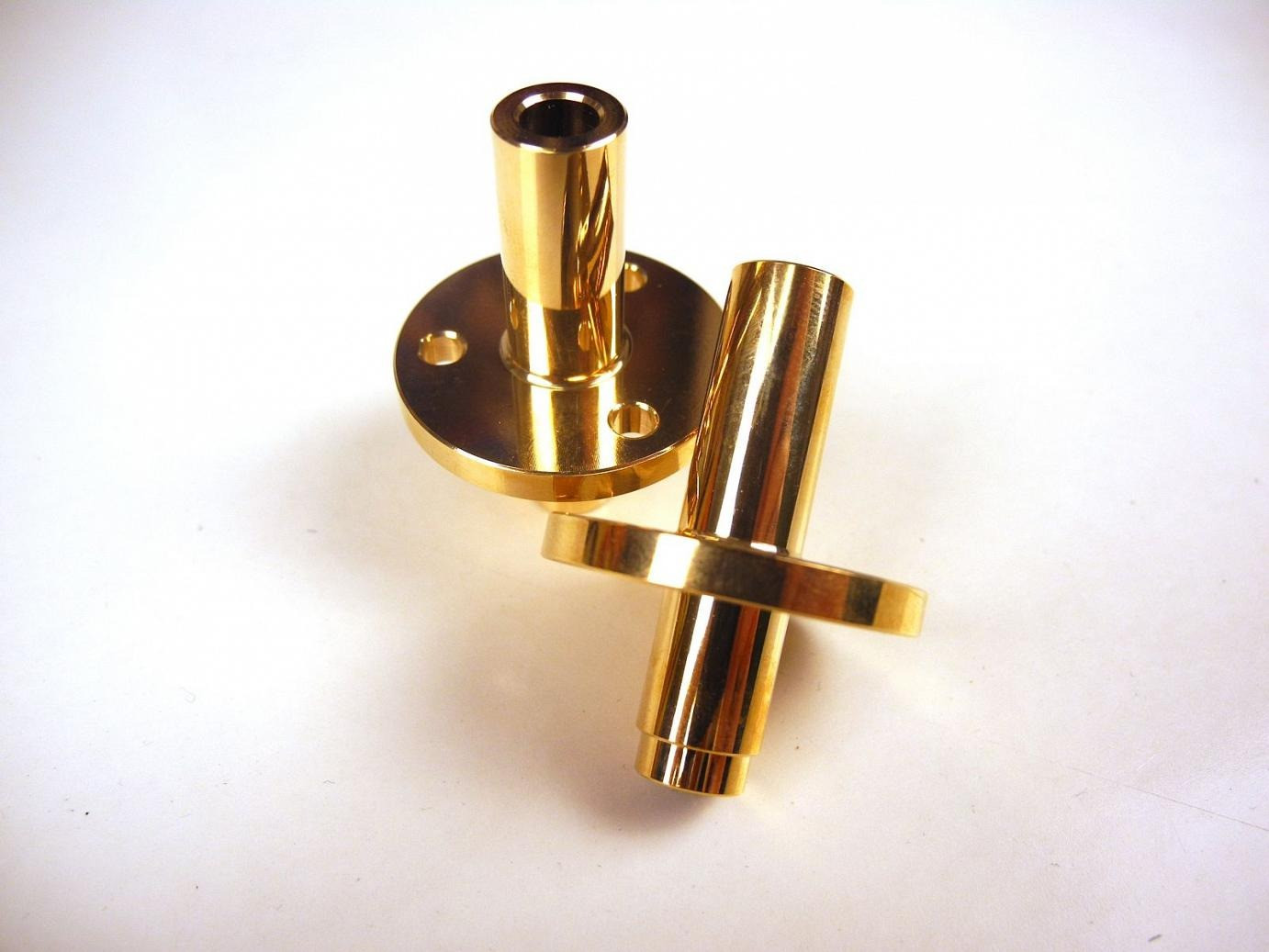

- Bronzeachslager inkl. Einbau pro Stück 35,00 Euro
- Stärkere Flipperspulen inkl. Einbau pro Stück 15,00 Euro
